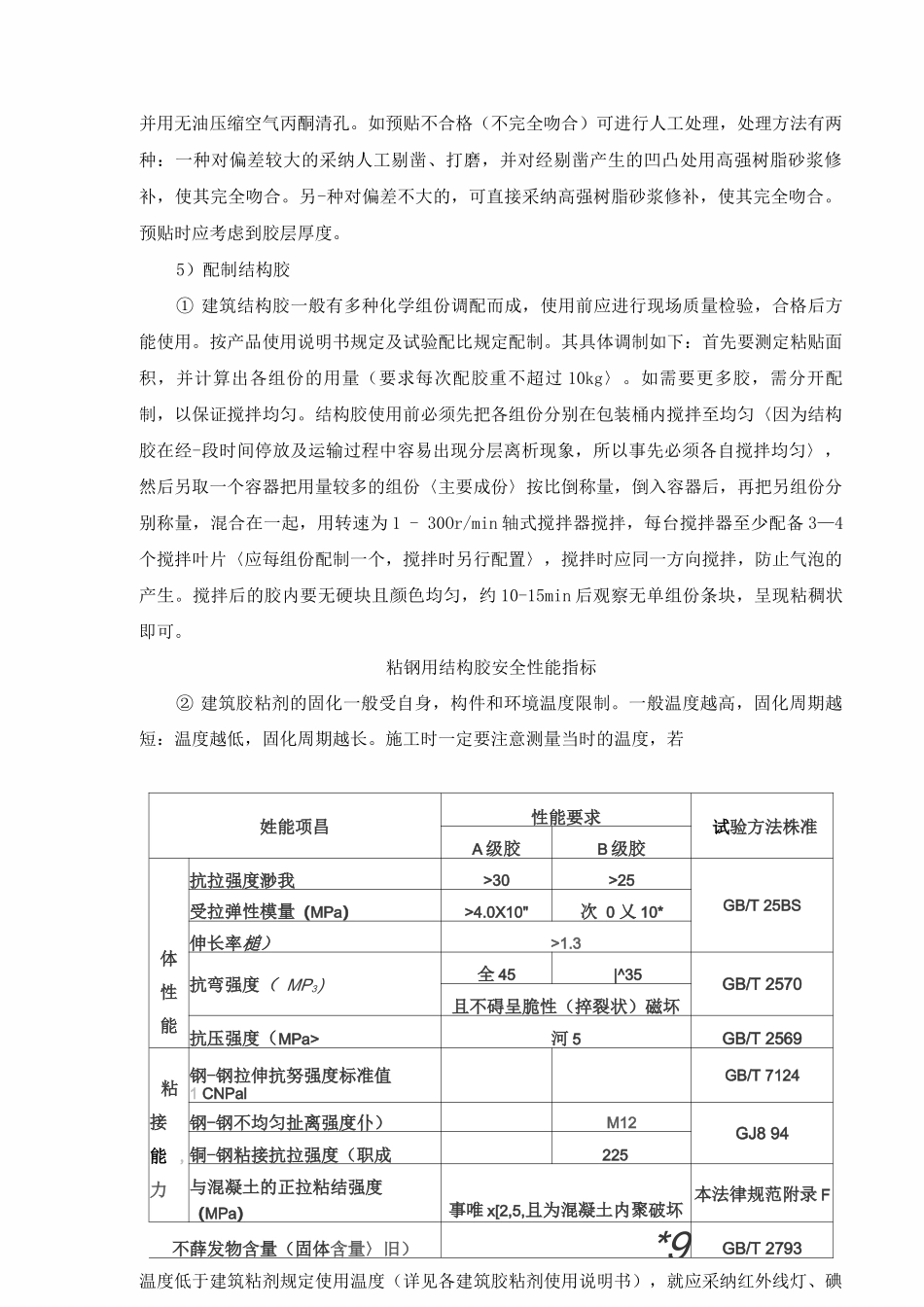

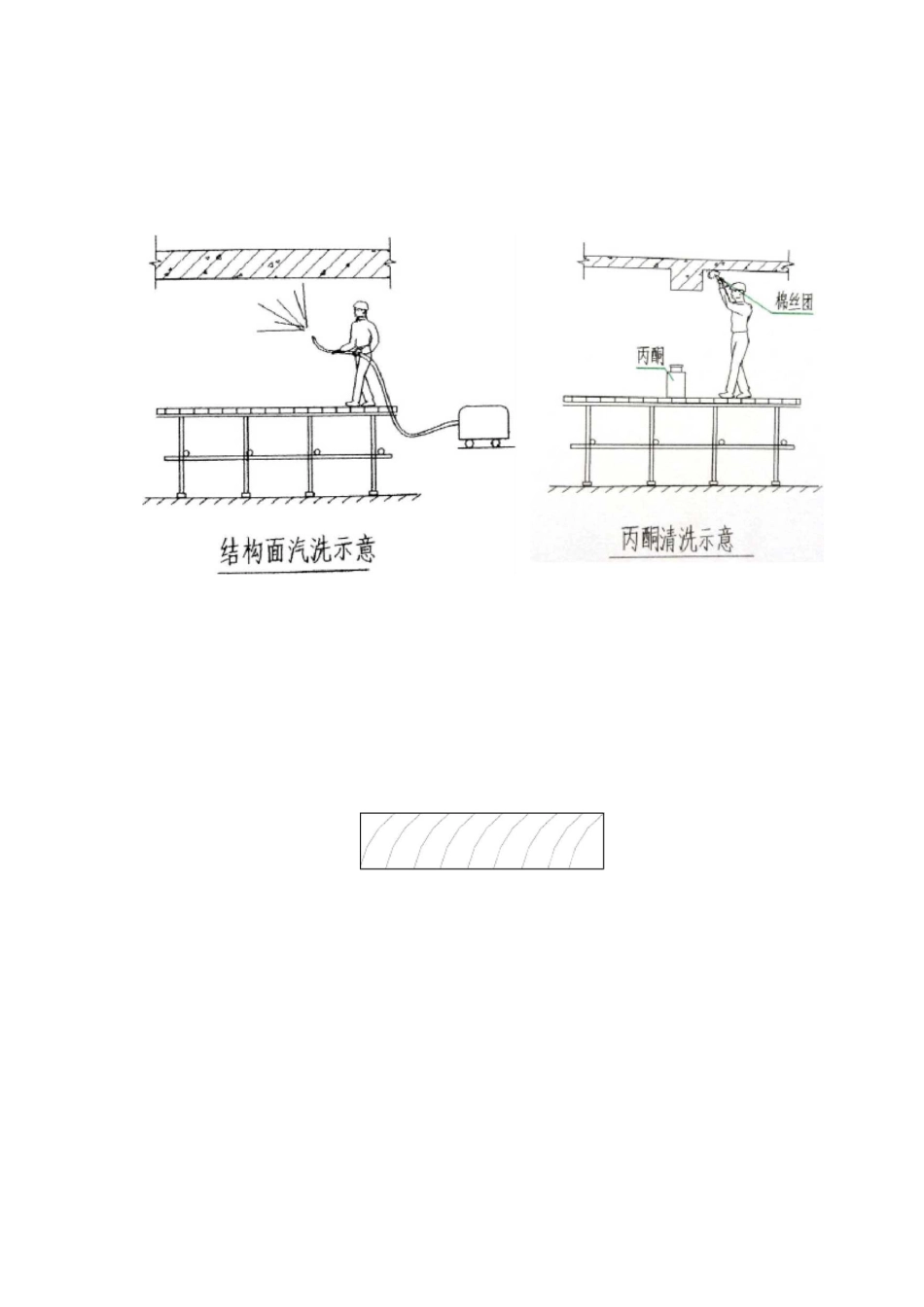

楼板粘钢加固施工工艺1、施工流程定位放线一一基层处理（砼面、钢件）一一预贴一一配制结构胶一一构件卸荷一一涂胶（砼面、钢件）一一粘贴、加压一一固化、养护一一检验、验收一一防腐、粉刷2、操作要点1）定位放线首先熟悉图纸，明确加固范围及部位，然后在构件上弹线，标出粘贴位置的轮廓线，并在此基础上四周各加宽不小于 20mm 的加宽打磨区，如图 1。图 12）基层处理①砼面层处理：对砼构件粘合面，先用硬毛刷沾高效洗涤剂，除去其表面油污后用清水冲洗，再对粘合面用金刚石角磨机进行打磨，除去 2 — 3mm 厚表层（如1.打磨区线2.粘贴位置线3. 被加固洞4.构件并用无油压缩空气丙酮清孔。如预贴不合格（不完全吻合）可进行人工处理，处理方法有两种：一种对偏差较大的采纳人工剔凿、打磨，并对经剔凿产生的凹凸处用高强树脂砂浆修补，使其完全吻合。另-种对偏差不大的，可直接采纳高强树脂砂浆修补，使其完全吻合。预贴时应考虑到胶层厚度。5）配制结构胶① 建筑结构胶一般有多种化学组份调配而成，使用前应进行现场质量检验，合格后方能使用。按产品使用说明书规定及试验配比规定配制。其具体调制如下：首先要测定粘贴面积，并计算出各组份的用量（要求每次配胶重不超过 10kg〉。如需要更多胶，需分开配制，以保证搅拌均匀。结构胶使用前必须先把各组份分别在包装桶内搅拌至均匀〈因为结构胶在经-段时间停放及运输过程中容易出现分层离析现象，所以事先必须各自搅拌均匀〉，然后另取一个容器把用量较多的组份〈主要成份〉按比倒称量，倒入容器后，再把另组份分别称量，混合在一起，用转速为 1 - 30Or/min 轴式搅拌器搅拌，每台搅拌器至少配备 3—4个搅拌叶片〈应每组份配制一个，搅拌时另行配置〉，搅拌时应同一方向搅拌，防止气泡的产生。搅拌后的胶内要无硬块且颜色均匀，约 10-15min 后观察无单组份条块，呈现粘稠状即可。粘钢用结构胶安全性能指标② 建筑胶粘剂的固化一般受自身，构件和环境温度限制。一般温度越高，固化周期越短：温度越低，固化周期越长。施工时一定要注意测量当时的温度，若姓能项昌性能要求试验方法株准A 级胶B 级胶体性能抗拉强度渺我>30>25GB/T 25BS受拉弹性模量（MPa）>4.0X10"次 0 乂 10*伸长率槌）>1.3抗弯强度（ MP3）全 45|^35GB/T 2570且不碍呈脆性（捽裂状）磁坏抗压强度（MPa>河 5GB/T 2569粘接能 ,力钢-钢拉伸抗努强度标准值1 CNPalGB/T 7124钢-钢不均匀扯离强度仆）M12G...
