模具弹簧规格及参数

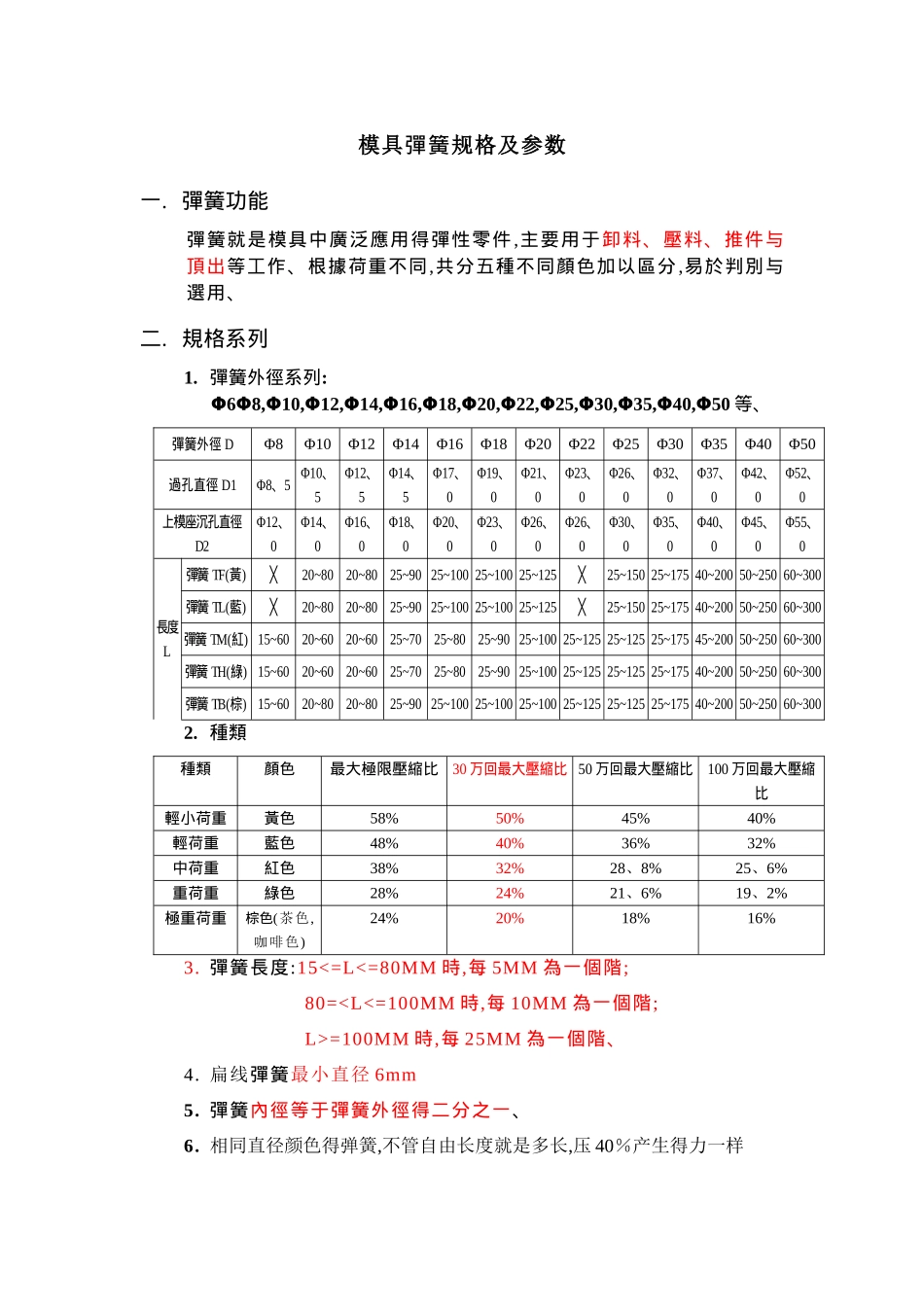

模具彈簧规格及参数一. 彈簧功能彈簧就是模具中廣泛應用得彈性零件,主要用于卸料、壓料、推件与頂出等工作、根據荷重不同,共分五種不同顏色加以區分,易於判別与選用、二. 規格系列1. 彈簧外徑系列: Φ6Φ8,Φ10,Φ12,Φ14,Φ16,Φ18,Φ20,Φ22,Φ25,Φ30,Φ35,Φ40,Φ50 等、彈簧外徑 DΦ8Φ10Φ12Φ14Φ16Φ18Φ20Φ22Φ25Φ30Φ35Φ40Φ50過孔直徑 D1Φ8、5Φ10、5Φ12、5Φ14、5Φ17、0Φ19、0Φ21、0Φ23、0Φ26、0Φ32、0Φ37、0Φ42、0Φ52、0上模座沉孔直徑D2Φ12、0Φ14、0Φ16、0Φ18、0Φ20、0Φ23、0Φ26、0Φ26、0Φ30、0Φ35、0Φ40、0Φ45、0Φ55、0長度L彈簧 TF (黃)╳20~8020~8025~90 25~100 25~100 25~125╳25~150 25~175 40~200 50~250 60~300彈簧 TL (藍)╳20~8020~8025~90 25~100 25~100 25~125╳25~150 25~175 40~200 50~250 60~300彈簧 TM (紅) 15~6020~6020~6025~7025~8025~90 25~100 25~125 25~125 25~175 45~200 50~250 60~300彈簧 TH (綠) 15~6020~6020~6025~7025~8025~90 25~100 25~125 25~125 25~175 40~200 50~250 60~300彈簧 TB (棕)15~6020~8020~8025~90 25~100 25~100 25~100 25~125 25~125 25~175 40~200 50~250 60~3002. 種類種類顏色最大極限壓縮比30 万回最大壓縮比 50 万回最大壓縮比100 万回最大壓縮比輕小荷重黃色58%50%45%40%輕荷重藍色48%40%36%32%中荷重紅色38%32%28、8%25、6%重荷重綠色28%24%21、6%19、2%極重荷重棕色(茶色,咖啡色)24%20%18%16%3. 彈簧長度:15<=L<=80MM 時,每 5MM 為一個階; 80==100MM 時,每 25MM 為一個階、4. 扁线彈簧最小直径 6mm 5. 彈簧內徑等于彈簧外徑得二分之一、6. 相同直径颜色得弹簧,不管自由长度就是多长,压 40％产生得力一样结论:相同直径颜色得弹簧,自由长度越短,压缩 1mm 产生得力越大7. 通常使用得最大壓縮比就是彈簧使用 30 萬次得最大壓縮比、汽车模具使用 50 萬次得最大壓縮比、、8. 弹簧能压缩得长度=弹簧得自由长度 x 弹簧得压缩比例:Φ20 绿色弹簧长度 50mm,弹簧要求寿命 30 万次,弹簧能压缩多长？ 50x24％=12(mm)9. 弹簧得长度=弹簧要压缩得长度÷弹簧得压缩比例:弹簧要压缩 20mm, 弹簧颜色为红色,弹簧要求寿命 50 万次 要用多长得弹簧？ 弹簧得长度=20÷28、8％+5MM=74、4 查表选用 75MM 长弹簧 一般选弹簧长...
