模板及外挂架施工方案

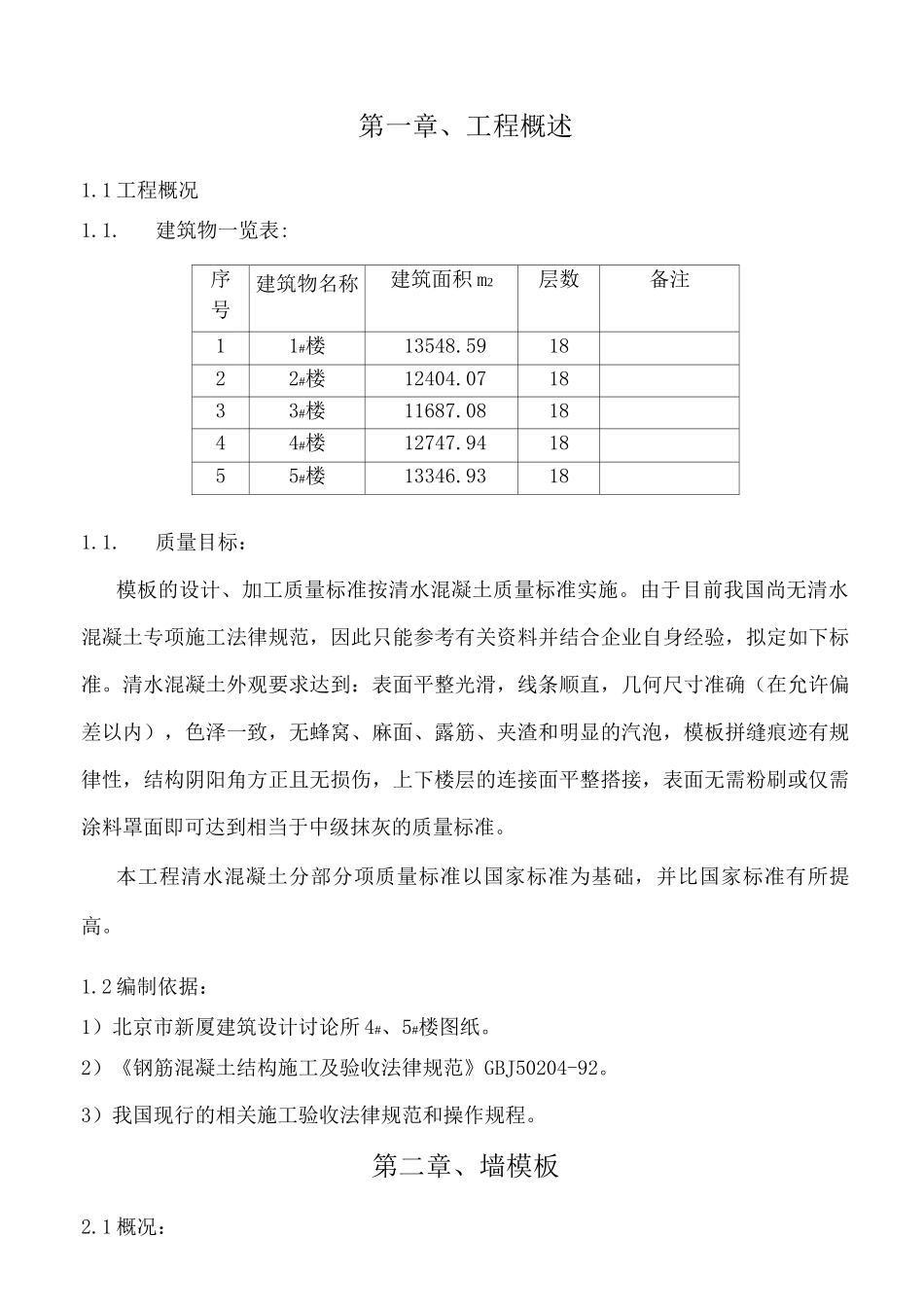

楼模板及外挂架施工方案第七章、附图10第一章、工程概述1.1 工程概况1.1.建筑物一览表:序号建筑物名称建筑面积 m2层数备注11#楼13548.591822#楼12404.071833#楼11687.081844#楼12747.941855#楼13346.93181.1.质量目标：模板的设计、加工质量标准按清水混凝土质量标准实施。由于目前我国尚无清水混凝土专项施工法律规范，因此只能参考有关资料并结合企业自身经验，拟定如下标准。清水混凝土外观要求达到：表面平整光滑，线条顺直，几何尺寸准确（在允许偏差以内），色泽一致，无蜂窝、麻面、露筋、夹渣和明显的汽泡，模板拼缝痕迹有规律性，结构阴阳角方正且无损伤，上下楼层的连接面平整搭接，表面无需粉刷或仅需涂料罩面即可达到相当于中级抹灰的质量标准。本工程清水混凝土分部分项质量标准以国家标准为基础，并比国家标准有所提高。1.2 编制依据：1）北京市新厦建筑设计讨论所 4#、5#楼图纸。2）《钢筋混凝土结构施工及验收法律规范》GBJ50204-92。3）我国现行的相关施工验收法律规范和操作规程。第二章、墙模板2.1 概况：2.1. 剪力墙厚有 2mm , 180mm 两种。2.1. 2 楼板厚度：1 mm、120mm、140mm、150mm。2.1. 标准层层高：2.7 m2.2 编制原则：2.2. 墙体模板为定型钢模板,可调节角模。2.2. 力求模板能最大限度的周转，落地板最少。2.2. 墙体混凝土最大侧压力 50KN/m 2,每块大模板的重量一般不超过 2.0 吨。2.2. 流水段的划分：以 9〜10 轴为界划分为两个流水段。模板按一个流水段配制。（详见流水段分布图）。2.3 定型钢模板：定型钢模板厚度为 186mm，面板使用 6mm 热轧钢板，四周边肋为 80 x 50 x6mm 的角钢，内部纵肋（通长）使用[8 槽钢，中心间距为 3mm，内部横肋为 75 x 50 x 6 的角钢，中心间距为 6mm 左右，水平背楞为 2[10 槽钢，中心间距为 1050mm，模板面板穿墙孔直径 30,穿墙孔水平间距一般为 9mm，最大间距不超过 12mm。根据本方案的设计思想，定型大钢模板的宽度尺寸为 18mm〜57mm，宽度以 3mm 为模数递增，余数由角模调整。\面板竖向龙骨横向龙骨穿墙杆水平背_hni楞材料热扎钢板槽钢角钢圆钢双根槽钢9规格mm6 =6mm[875 x 50 x6T30[10间距mm3 mm6 mm9x1050mm1050mm2.4 模板设计外墙外模、楼梯间内墙模板为高 H=27mm 的大模板,上外侧加焊-6x80mm 的钢板条。内墙为 H=26mm 高的大模板。电梯井采纳整体式提升筒模，模板高为 H=27mm。2.4. 内墙及外墙内侧模板...
