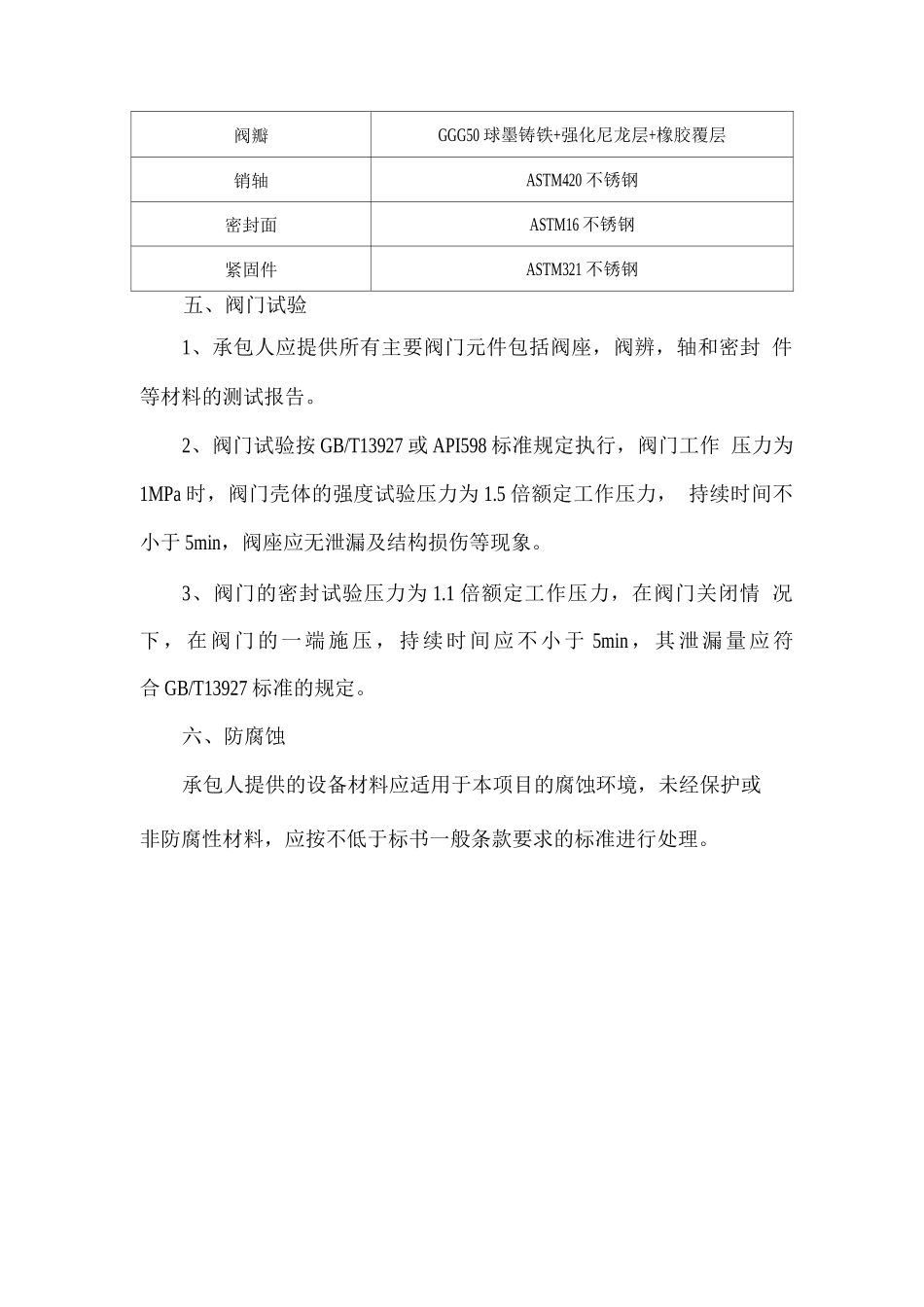

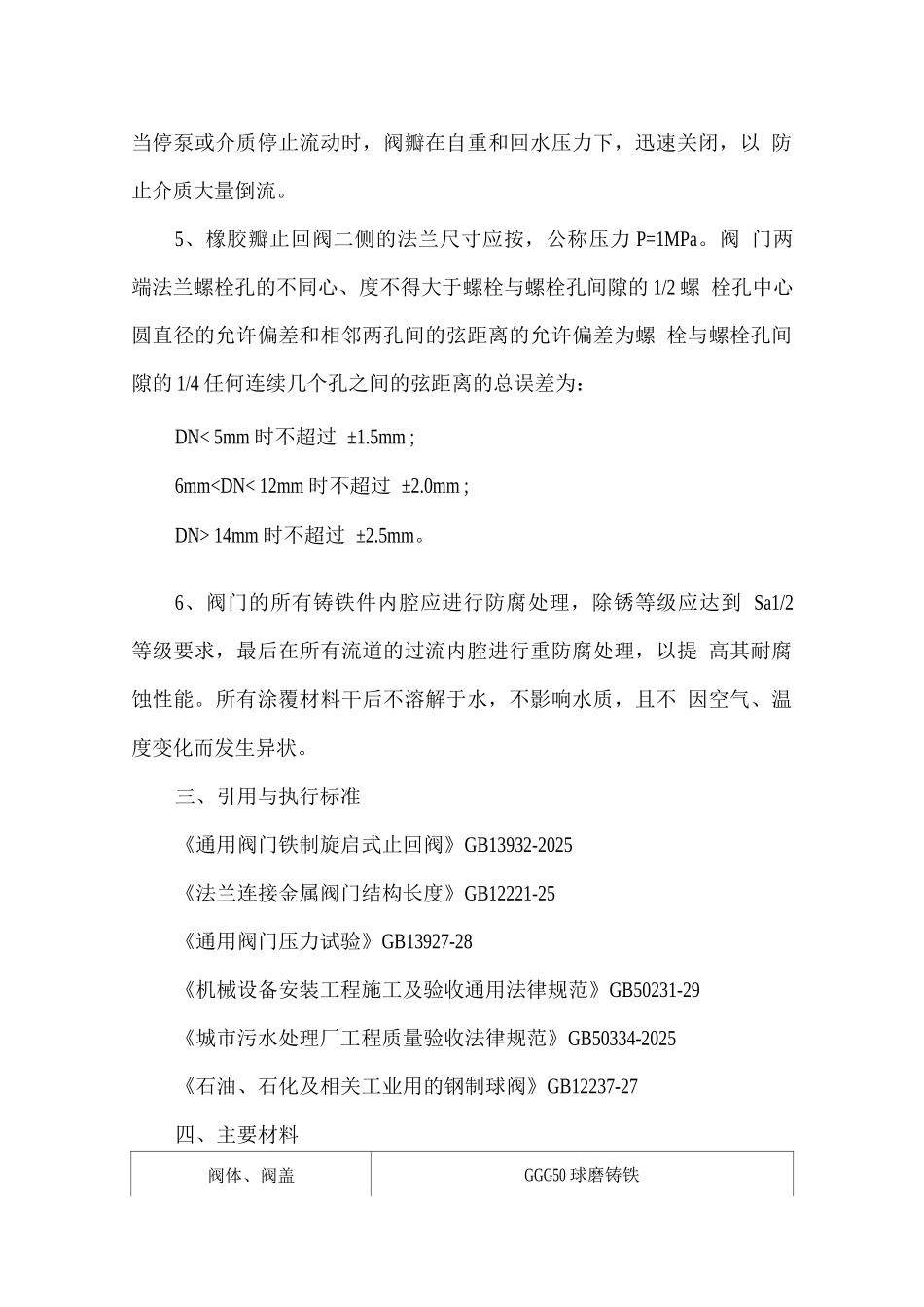

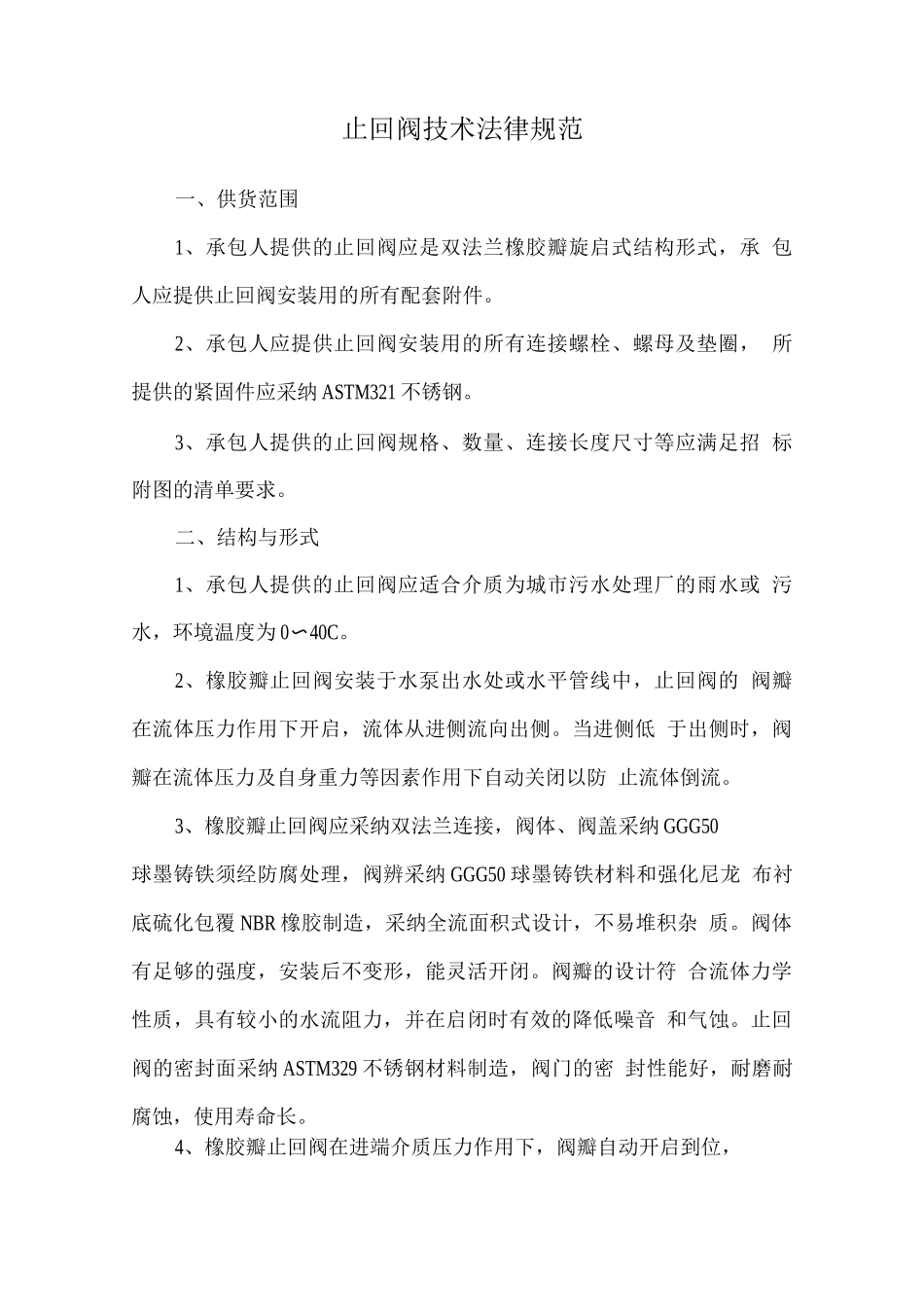

止回阀技术法律规范一、供货范围1、承包人提供的止回阀应是双法兰橡胶瓣旋启式结构形式，承 包人应提供止回阀安装用的所有配套附件。2、承包人应提供止回阀安装用的所有连接螺栓、螺母及垫圈， 所提供的紧固件应采纳 ASTM321 不锈钢。3、承包人提供的止回阀规格、数量、连接长度尺寸等应满足招 标附图的清单要求。二、结构与形式1、承包人提供的止回阀应适合介质为城市污水处理厂的雨水或 污水，环境温度为 0〜40C。2、橡胶瓣止回阀安装于水泵出水处或水平管线中，止回阀的 阀瓣在流体压力作用下开启，流体从进侧流向出侧。当进侧低 于出侧时，阀瓣在流体压力及自身重力等因素作用下自动关闭以防 止流体倒流。3、橡胶瓣止回阀应采纳双法兰连接，阀体、阀盖采纳 GGG50球墨铸铁须经防腐处理，阀辨采纳 GGG50 球墨铸铁材料和强化尼龙 布衬底硫化包覆 NBR 橡胶制造，采纳全流面积式设计，不易堆积杂 质。阀体有足够的强度，安装后不变形，能灵活开闭。阀瓣的设计符 合流体力学性质，具有较小的水流阻力，并在启闭时有效的降低噪音 和气蚀。止回阀的密封面采纳 ASTM329 不锈钢材料制造，阀门的密 封性能好，耐磨耐腐蚀，使用寿命长。4、橡胶瓣止回阀在进端介质压力作用下，阀瓣自动开启到位，当停泵或介质停止流动时，阀瓣在自重和回水压力下，迅速关闭，以 防止介质大量倒流。5、橡胶瓣止回阀二侧的法兰尺寸应按，公称压力 P=1MPa。阀 门两端法兰螺栓孔的不同心、度不得大于螺栓与螺栓孔间隙的 1/2 螺 栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺 栓与螺栓孔间隙的 1/4 任何连续几个孔之间的弦距离的总误差为：DN< 5mm 时不超过 ±1.5mm ;6mm 14mm 时不超过 ±2.5mm。6、阀门的所有铸铁件内腔应进行防腐处理，除锈等级应达到 Sa1/2等级要求，最后在所有流道的过流内腔进行重防腐处理，以提 高其耐腐蚀性能。所有涂覆材料干后不溶解于水，不影响水质，且不 因空气、温度变化而发生异状。三、引用与执行标准《通用阀门铁制旋启式止回阀》GB13932-2025《法兰连接金属阀门结构长度》GB12221-25《通用阀门压力试验》GB13927-28《机械设备安装工程施工及验收通用法律规范》GB50231-29《城市污水处理厂工程质量验收法律规范》GB50334-2025《石油、石化及相关工业用的钢制球阀》GB12237-27四、主要材料阀体、阀盖GGG50 球磨铸铁阀瓣GGG50 球墨铸铁+强化尼龙层...
