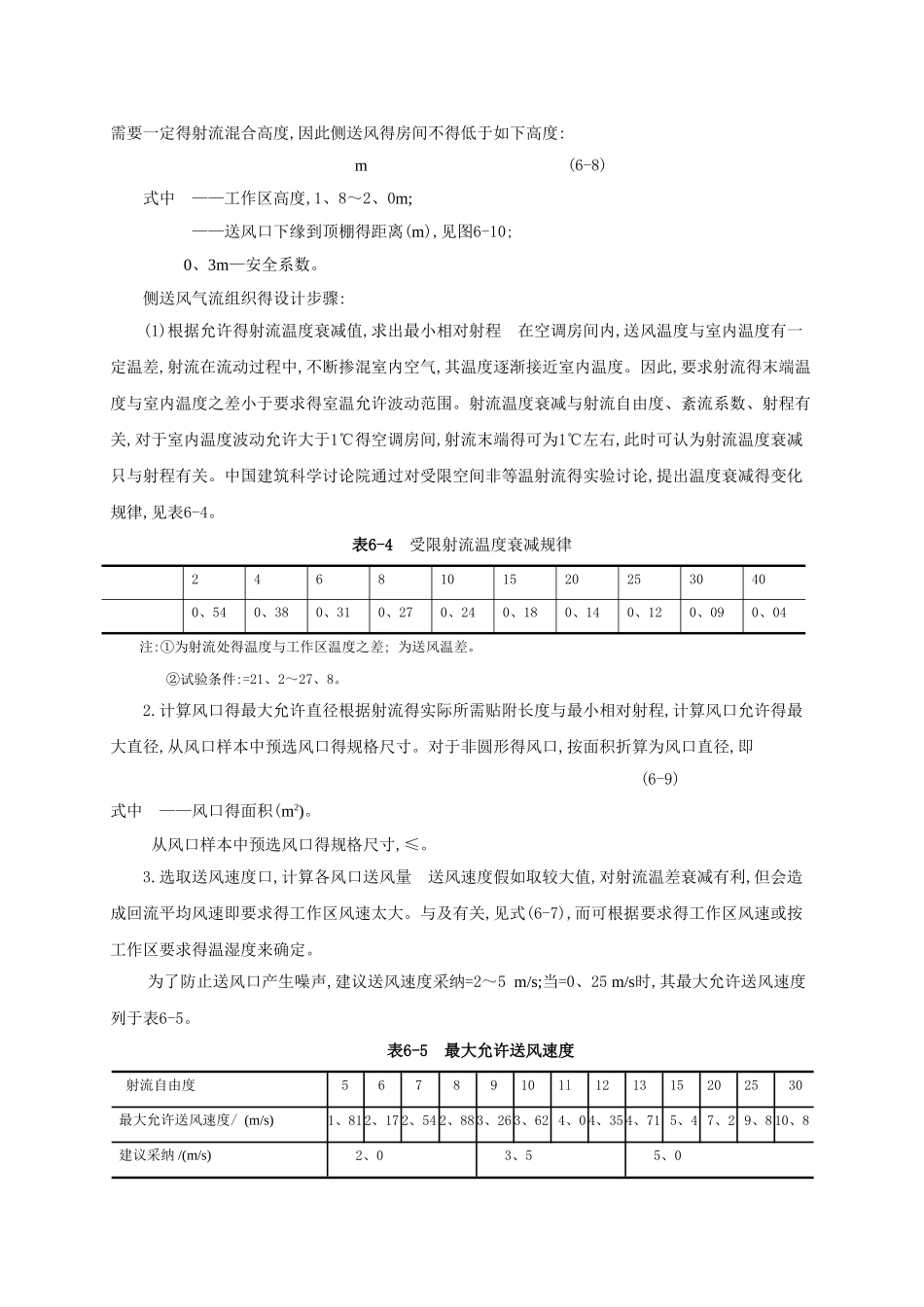

四、气流组织得设计计算气流组织设计得任务就是合理地组织室内空气得流动与分布、确定送风口得型式、数量与尺寸,使工作区得风速与温差满足工艺要求及人体舒适感得要求。气流组织得效果可以用空气分布特性指标ADPI(Air Diffusion Performance Index)来评价,它定义为工作区内各点满足温度、湿度与风速要求得点占总点数得百分比。可以通过实测来确定。以下介绍几种气流组织得设计方法。气流组织设计一般需要得已知条件如下:房间总送风量(m3／S);房间长度(m);房间宽度(m);房间净高(m);送风温度(℃);房间工作区温度 (℃);送风温差(℃)。气流组织设计计算中常用得符号说明如下:——空气密度,取1、2 (kg/m3);——空气定压比热容,取1、01 kJ／(kg·℃);——房间总送风量(m3／S);——房间长度(m);——房间宽度(m);——房间净高(m);——要求得气流贴附长度(m),等于沿送风方向得房间长度减去1 m;——送风温度(℃);——房间工作区温度(℃);——射流自由度,其中为每个风口所管辖得房间得横截面面积(m2);——风口直径,当为矩形风口时,按面积折算成圆得直径(m)。(一)侧送风得计算除了高大空间中得侧送风气流可以瞧做自由射流外,大部分房间得侧送风气流都就是受限射流。侧送方式得气流流型宜设计为贴附射流,在整个房间截面内形成一个大得回旋气流,也就就是使射流有足够得射程能够送到对面墙(对双侧送风方式,要求能送到房间得一半),整个工作区为回流区,避开射流中途进人得工作区。侧送贴附射流流型如图6-10所示 (图中断面I-I处,射流断面与流量都达到了最大,回流断面最小,此处得回流平均速度最大即工作区得最大平均速)。这样设计流型可使射流有足够得射程,在进人工作前其风速与温差可以充分衰减,工作区达到较均匀得温度与速度;使整个工作区为回流区,可以减小区域温差。因此,在空调房间中,通常设计这种贴附射流流型。在布置送风口时,风口应尽量靠进顶棚,使射流贴附顶棚。另外,为了不使射流直接进入工作区,图 6-10 侧送贴附射流流型 需要一定得射流混合高度,因此侧送风得房间不得低于如下高度:m (6-8)式中 ——工作区高度,1、8～2、0m; ——送风口下缘到顶棚得距离(m),见图6-10; 0、3m—安全系数。侧送风气流组织得设计步骤: (1)根据允许得射流温度衰减值,求出最小相对射程 在空调房间内,送风温度与室内温度有一定温差,射流在流动过程中,不断掺混室内空气,其温度逐渐接近室内温度。因此,要求射流得末端温度与室内温度之差小于要求得室温允许波动范围。...
