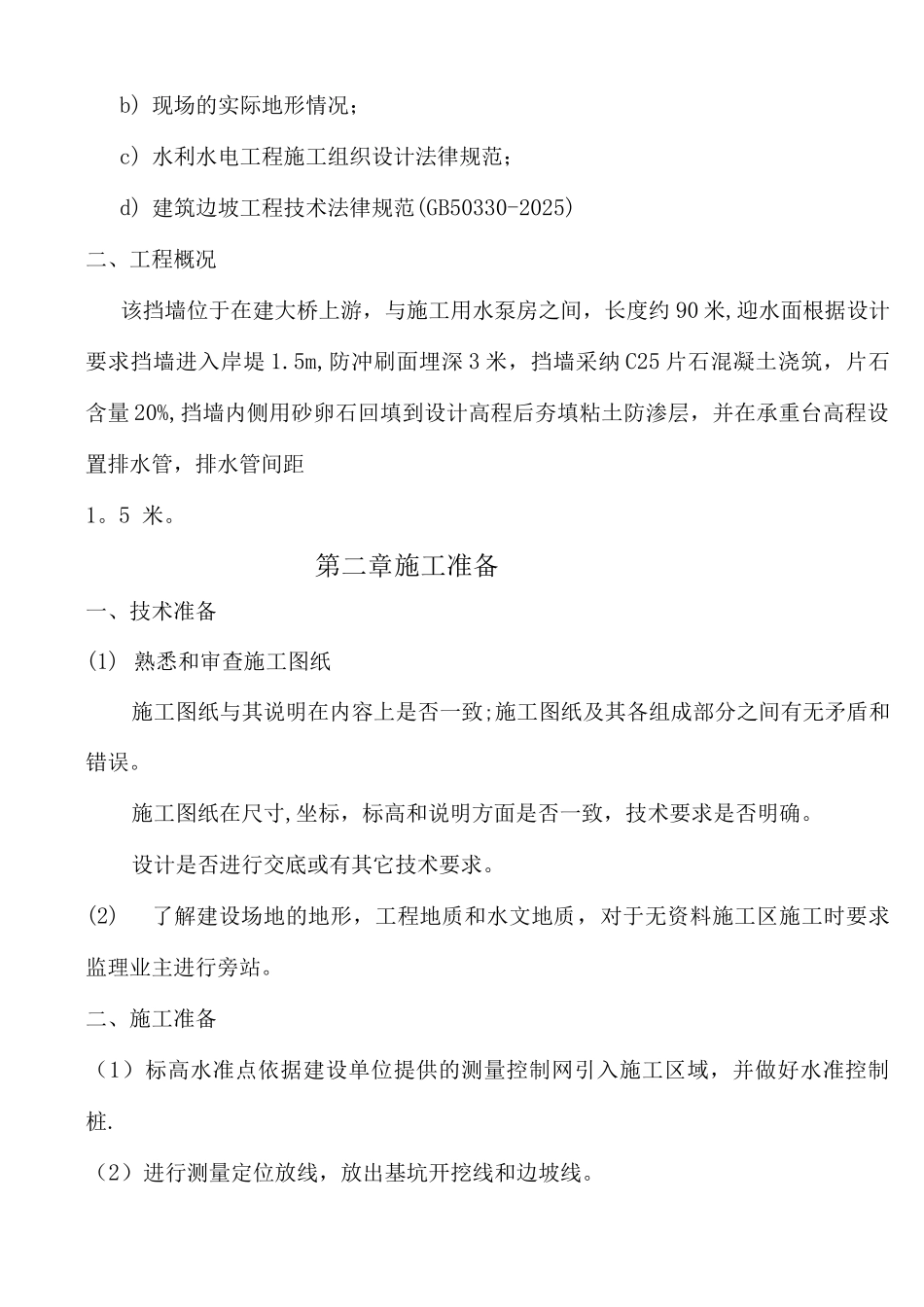

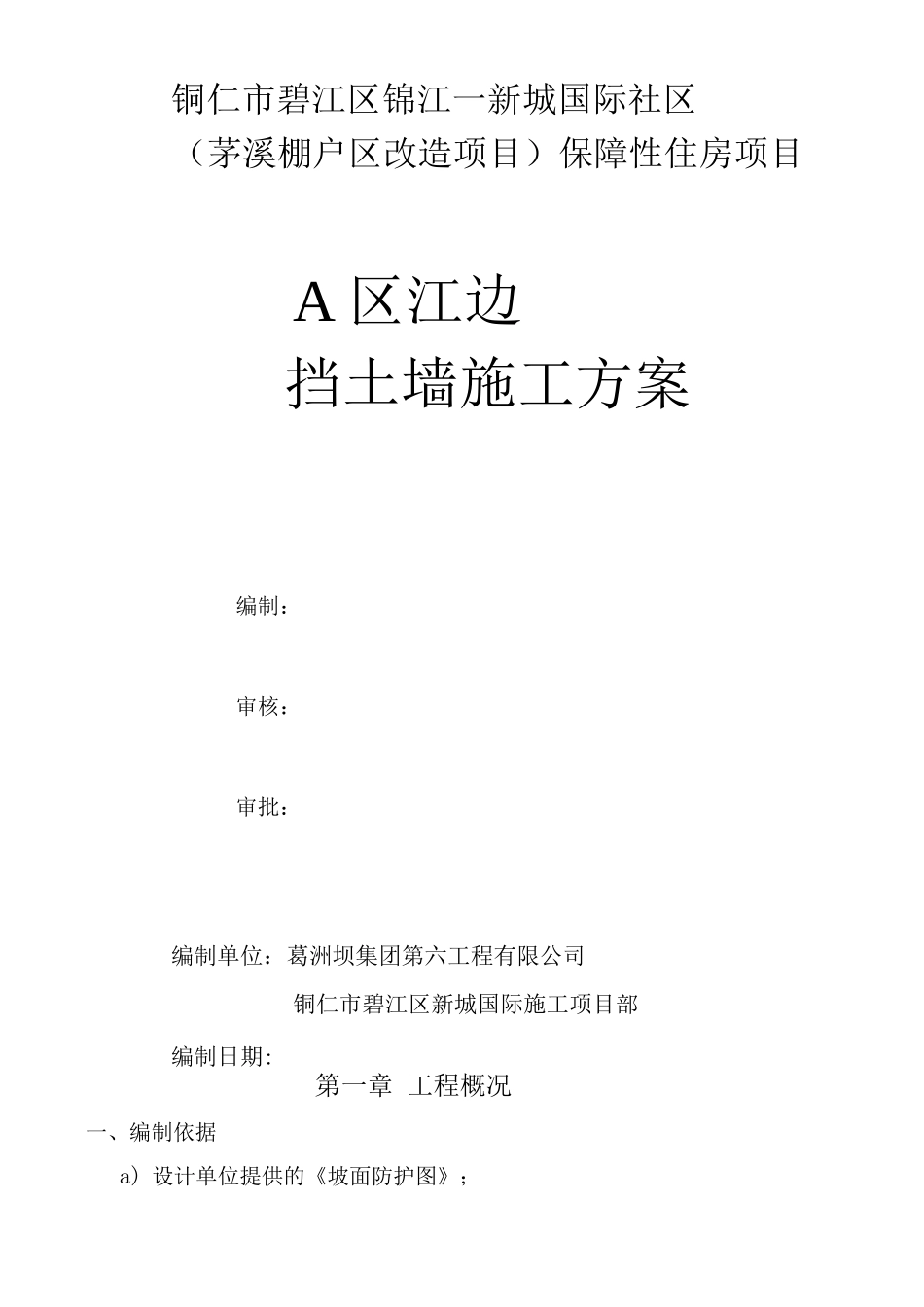

铜仁市碧江区锦江一新城国际社区（茅溪棚户区改造项目）保障性住房项目A 区江边挡土墙施工方案编制：审核：审批：编制单位：葛洲坝集团第六工程有限公司铜仁市碧江区新城国际施工项目部编制日期:第一章 工程概况一、编制依据a) 设计单位提供的《坡面防护图》；b) 现场的实际地形情况；c) 水利水电工程施工组织设计法律规范；d) 建筑边坡工程技术法律规范(GB50330-2025)二、工程概况该挡墙位于在建大桥上游，与施工用水泵房之间，长度约 90 米,迎水面根据设计要求挡墙进入岸堤 1
5m,防冲刷面埋深 3 米，挡墙采纳 C25 片石混凝土浇筑，片石含量 20%,挡墙内侧用砂卵石回填到设计高程后夯填粘土防渗层，并在承重台高程设置排水管，排水管间距1
第二章施工准备一、技术准备(1) 熟悉和审查施工图纸施工图纸与其说明在内容上是否一致;施工图纸及其各组成部分之间有无矛盾和错误
施工图纸在尺寸,坐标，标高和说明方面是否一致，技术要求是否明确
设计是否进行交底或有其它技术要求
(2)了解建设场地的地形，工程地质和水文地质，对于无资料施工区施工时要求监理业主进行旁站
二、施工准备（1）标高水准点依据建设单位提供的测量控制网引入施工区域，并做好水准控制桩
（2）进行测量定位放线，放出基坑开挖线和边坡线

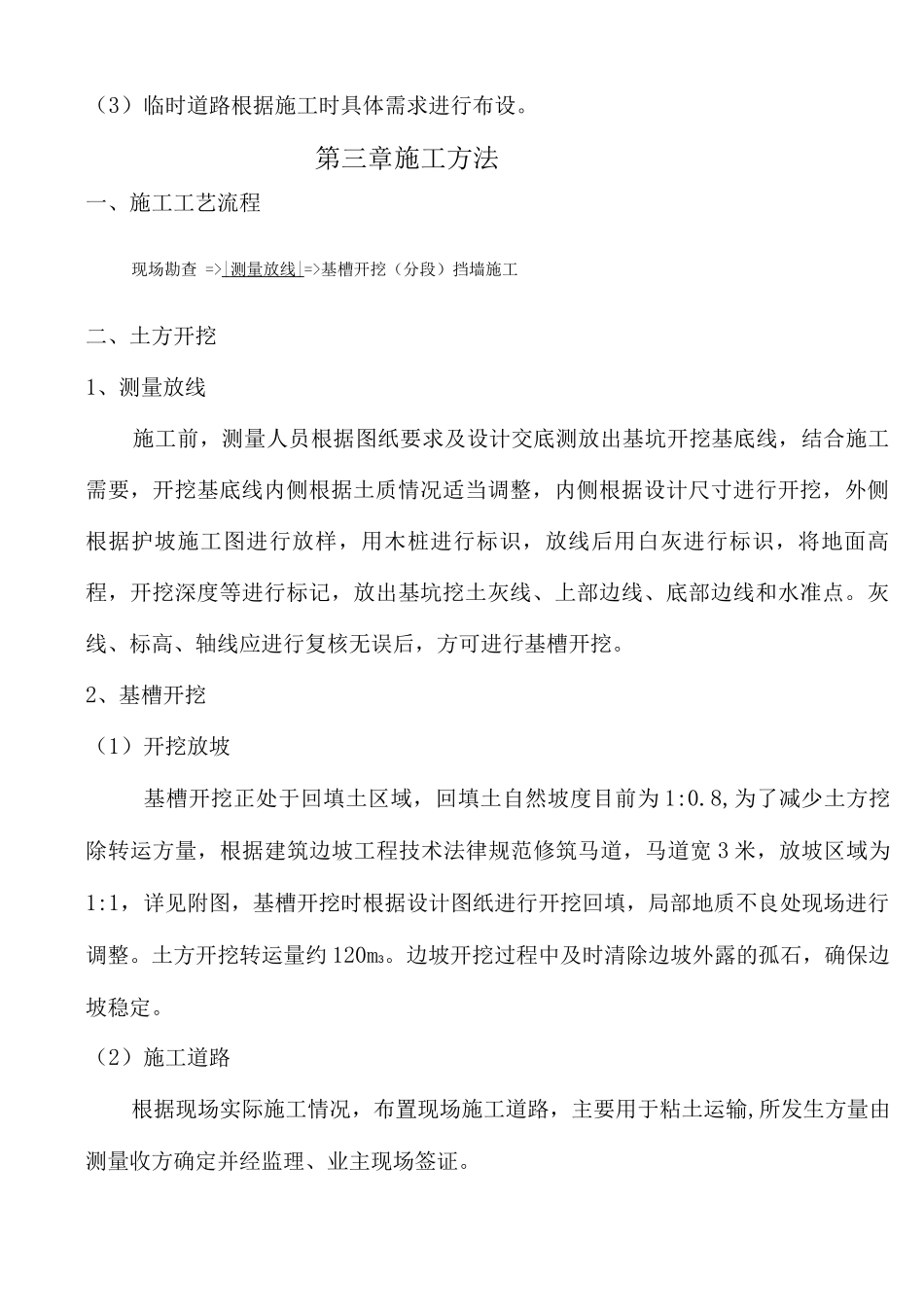

（3）临时道路根据施工时具体需求进行布设
第三章施工方法一、施工工艺流程现场勘查 =>| 测量放线 | =>基槽开挖（分段）挡墙施工二、土方开挖1、测量放线施工前，测量人员根据图纸要求及设计交底测放出基坑开挖基底线，结合施工需要，开挖基底线内侧根据土质情况适当调整，内侧根据设计尺寸进行开挖，外侧根据护坡施工图进行放样，用木桩进行标识，放线后用白灰进行标识，将地面高程，开挖深度等进行标记，放出基坑挖土灰线、上部边线、底部边线和水准点
灰线、标高、轴线应进行复核无误后，方可进行基槽开挖
