汽车尾灯设计

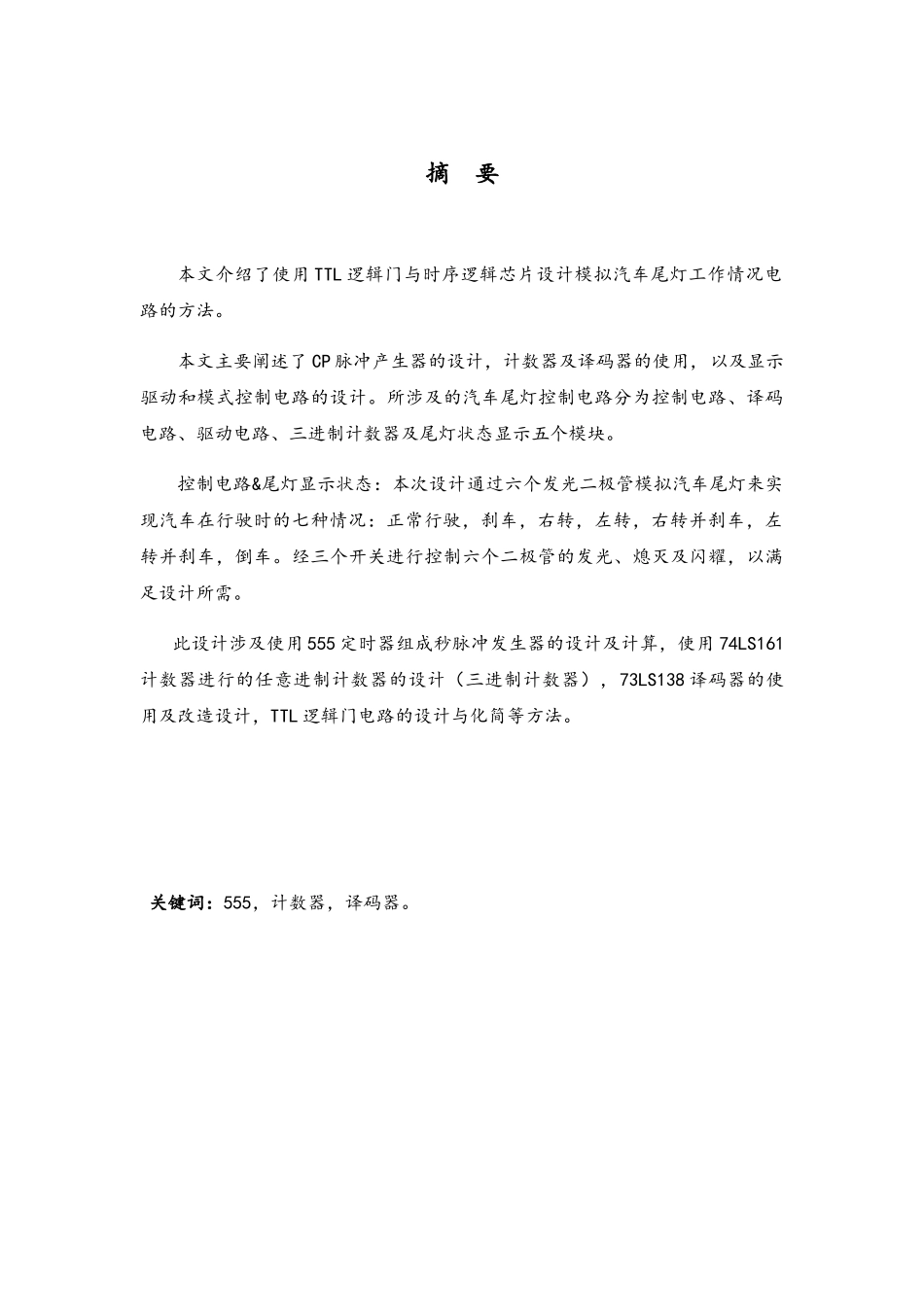

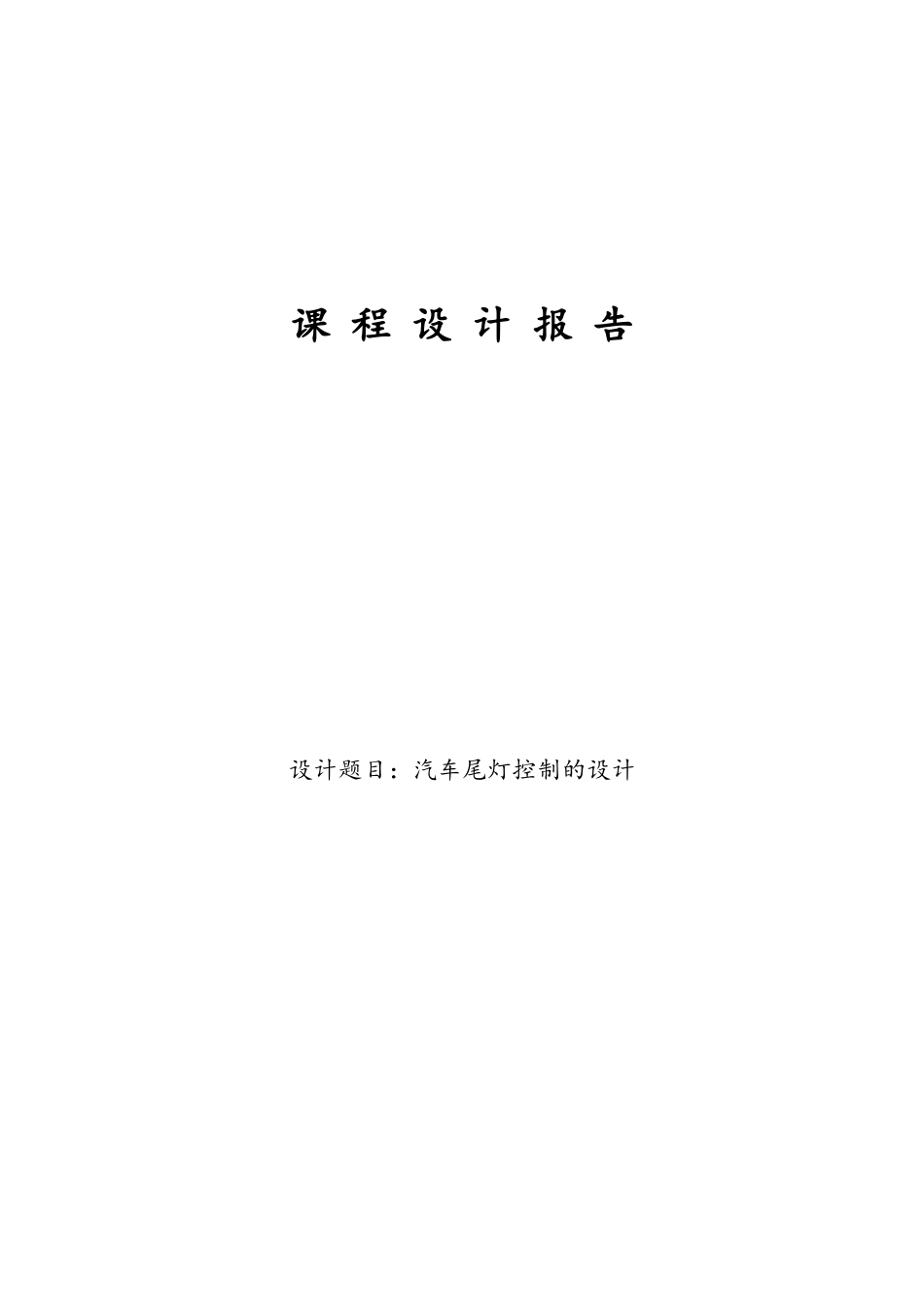

课 程 设 计 报 告设计题目：汽车尾灯控制的设计 班 级：计算机 140* 学 号：***姓 名：***指导老师：**设计时间：2025 年 7 月摘 要本文介绍了使用 TTL 逻辑门与时序逻辑芯片设计模拟汽车尾灯工作情况电路的方法。本文主要阐述了 CP 脉冲产生器的设计，计数器及译码器的使用，以及显示驱动和模式控制电路的设计。所涉及的汽车尾灯控制电路分为控制电路、译码电路、驱动电路、三进制计数器及尾灯状态显示五个模块。控制电路&尾灯显示状态：本次设计通过六个发光二极管模拟汽车尾灯来实现汽车在行驶时的七种情况：正常行驶，刹车，右转，左转，右转并刹车，左转并刹车，倒车。经三个开关进行控制六个二极管的发光、熄灭及闪耀，以满足设计所需。此设计涉及使用 555 定时器组成秒脉冲发生器的设计及计算，使用 74LS161计数器进行的任意进制计数器的设计（三进制计数器），73LS138 译码器的使用及改造设计，TTL 逻辑门电路的设计与化简等方法。 关键词：555，计数器，译码器。目 录摘要 1第 1 章 概述 2第 2 章 课程设计任务及要求 32.1 设计任务 32.2 设计要求 3第 3 章 系统设计 4 3.1 方案论证 43.2 系统设计 43.2.1 结构框图及说明 43.2.2 系统原理图及工作原理 53.3 单元电路设计 6 3.3.1 单元电路工作原理 63.3.2 元件参数选择 12第 4 章 软件仿真 144.1 仿真电路图144.2 仿真过程及结果14第 5 章 安装调试205.1 安装调试过程205.2 故障分析20第 6 章 结论21第 7 章 使用仪器设备清单22参考文献23收获、体会和建议24第2章 课程设计及任务要求2.1 设计任务设计一个汽车尾灯控制电路，芯片型号不限。要求画出设计逻辑图，简述各功能块设计原理及实现思路。2.1 设计要求① 基本内容根据汽车运行情况，设计电路满足指示灯以下五种不同的状态：（1）汽车正常行驶时，汽车尾部左右两侧的指示灯不亮状态；（2）汽车右转弯行驶时(同时启动计时系统)，右侧 3 个指示灯按右循环顺序点亮，左侧的指示灯全灭；（3）汽车左转弯行驶时(同时启动计时系统)，左侧 3 个指示灯按左循环顺序点亮，右侧的指示灯全灭；（4）汽车临时刹车时，所有指示灯同时处于闪耀状态。（5）倒车时，尾部两侧的左右各一个指示灯随 CP 时钟脉冲同步闪耀。② 扩展内容（1）右转弯刹车时，右侧的三个尾部灯顺序循环点亮，左侧的灯全亮；左转弯刹车时，左侧的三个尾部灯顺序循环点亮，右侧的灯...
