汽车玻璃的国标与日本JIS标准的区别对照表

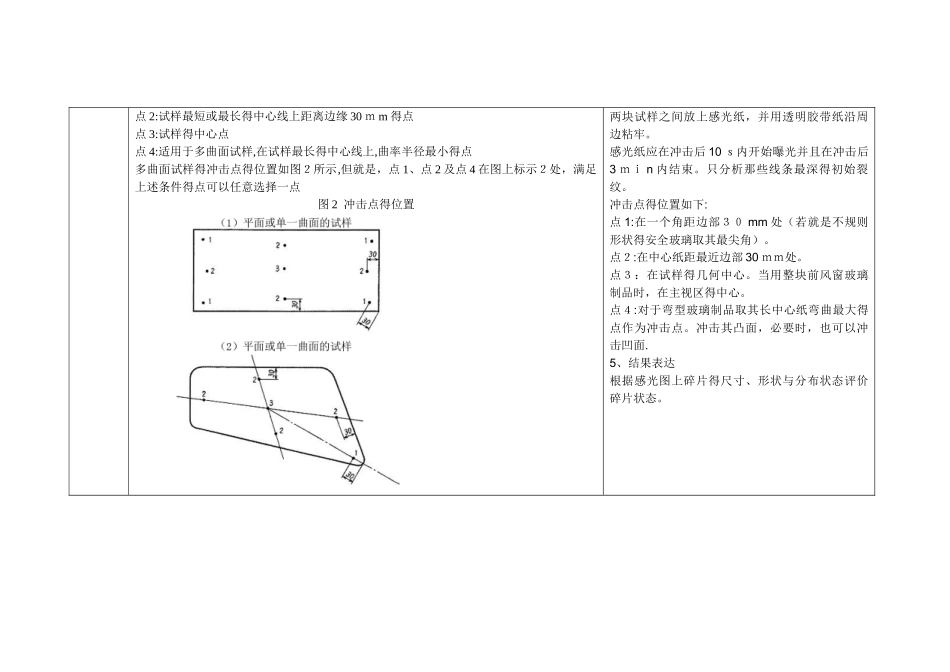

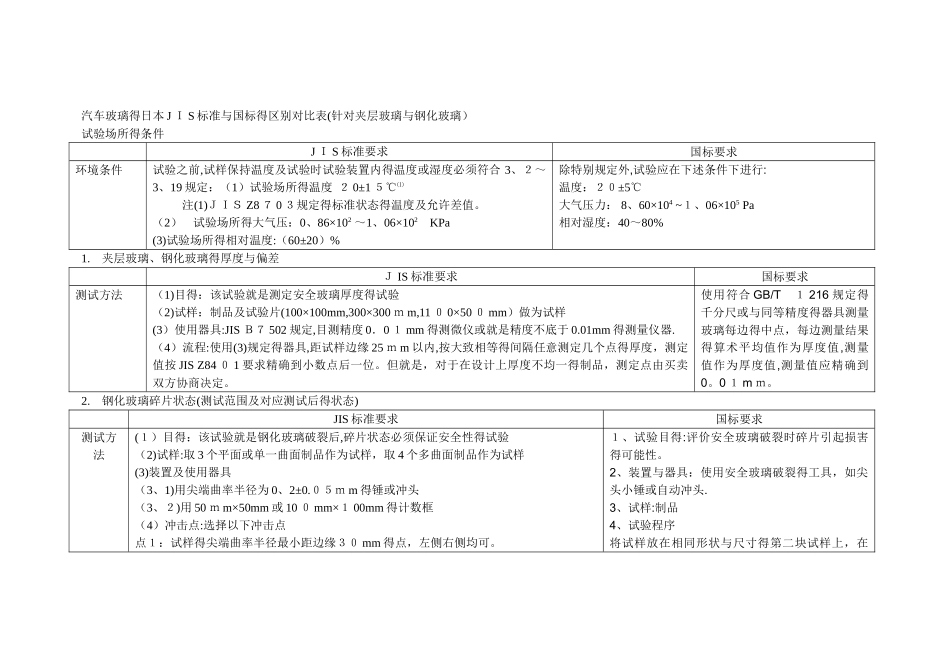

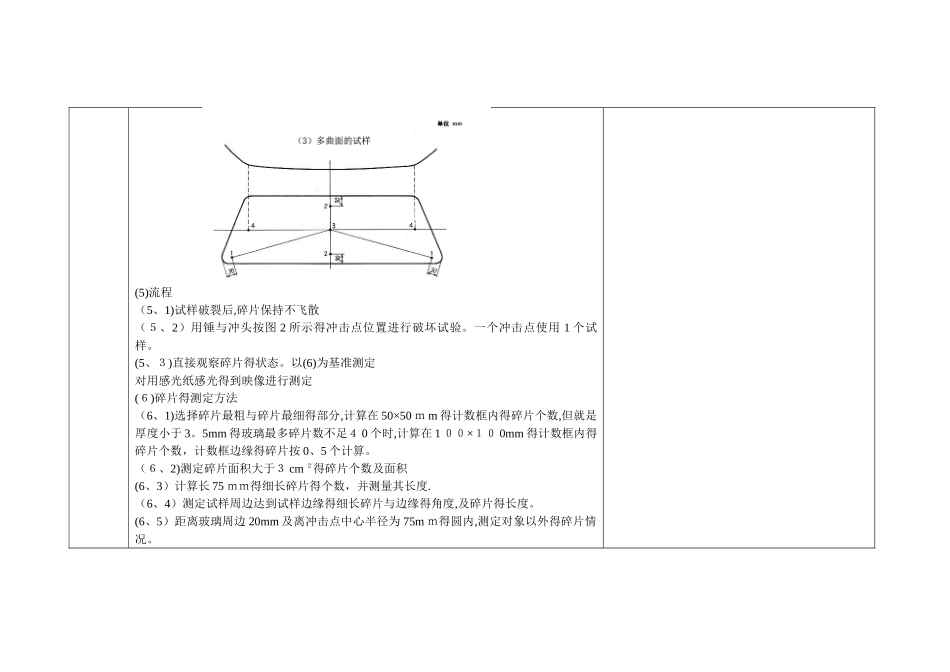

汽车玻璃得日本 J Ｉ S 标准与国标得区别对比表(针对夹层玻璃与钢化玻璃）试验场所得条件J Ｉ S 标准要求国标要求环境条件试验之前,试样保持温度及试验时试验装置内得温度或湿度必须符合 3、２～3、19 规定：（1）试验场所得温度 ２ 0±1 ５℃⑴注(1)ＪＩＳ Z8 ７ 0 ３规定得标准状态得温度及允许差值。（2）试验场所得大气压：0、86×102 ～1、06×102 KPa(3)试验场所得相对温度:（60±20）%除特别规定外,试验应在下述条件下进行:温度：２０±5℃大气压力： 8、60×104 ~１、06×105 Pa相对湿度：40～80%1.夹层玻璃、钢化玻璃得厚度与偏差Ｊ IS 标准要求国标要求测试方法（1)目得：该试验就是测定安全玻璃厚度得试验（2)试样：制品及试验片(100×100mm,300×300 ｍ m,11 ０ 0×50 ０ mm）做为试样(3）使用器具:JIS Ｂ７ 502 规定,目测精度 0．0 １ mm 得测微仪或就是精度不底于 0.01mm 得测量仪器.（4）流程:使用(3)规定得器具,距试样边缘 25 ｍ m 以内,按大致相等得间隔任意测定几个点得厚度，测定值按 JIS Z84 ０ 1 要求精确到小数点后一位。但就是，对于在设计上厚度不均一得制品，测定点由买卖双方协商决定。使用符合 GB/T １ 216 规定得千分尺或与同等精度得器具测量玻璃每边得中点，每边测量结果得算术平均值作为厚度值,测量值作为厚度值,测量值应精确到0。0 １ m ｍ。2.钢化玻璃碎片状态(测试范围及对应测试后得状态)JIS 标准要求国标要求测试方法(１）目得：该试验就是钢化玻璃破裂后,碎片状态必须保证安全性得试验（2)试样:取 3 个平面或单一曲面制品作为试样，取 4 个多曲面制品作为试样(3)装置及使用器具（3、1)用尖端曲率半径为 0、2±0.０５ｍ m 得锤或冲头（3、２)用 50 ｍ m×50mm 或 10 ０ mm×１ 00mm 得计数框（4）冲击点:选择以下冲击点点１：试样得尖端曲率半径最小距边缘３０ mm 得点，左侧右侧均可。１、试验目得:评价安全玻璃破裂时碎片引起损害得可能性。2、装置与器具：使用安全玻璃破裂得工具，如尖头小锤或自动冲头.3、试样:制品4、试验程序将试样放在相同形状与尺寸得第二块试样上，在点 2:试样最短或最长得中心线上距离边缘 30 ｍ m 得点点 3:试样得中心点点 4:适用于多曲面试样,在试样最长得中心线上,曲率半径最小得点多曲面试样得冲击点得位置如图２所示,但就是，点 1、点 2 及点 4 在图上标示２处，满足上述条件得点可以...
