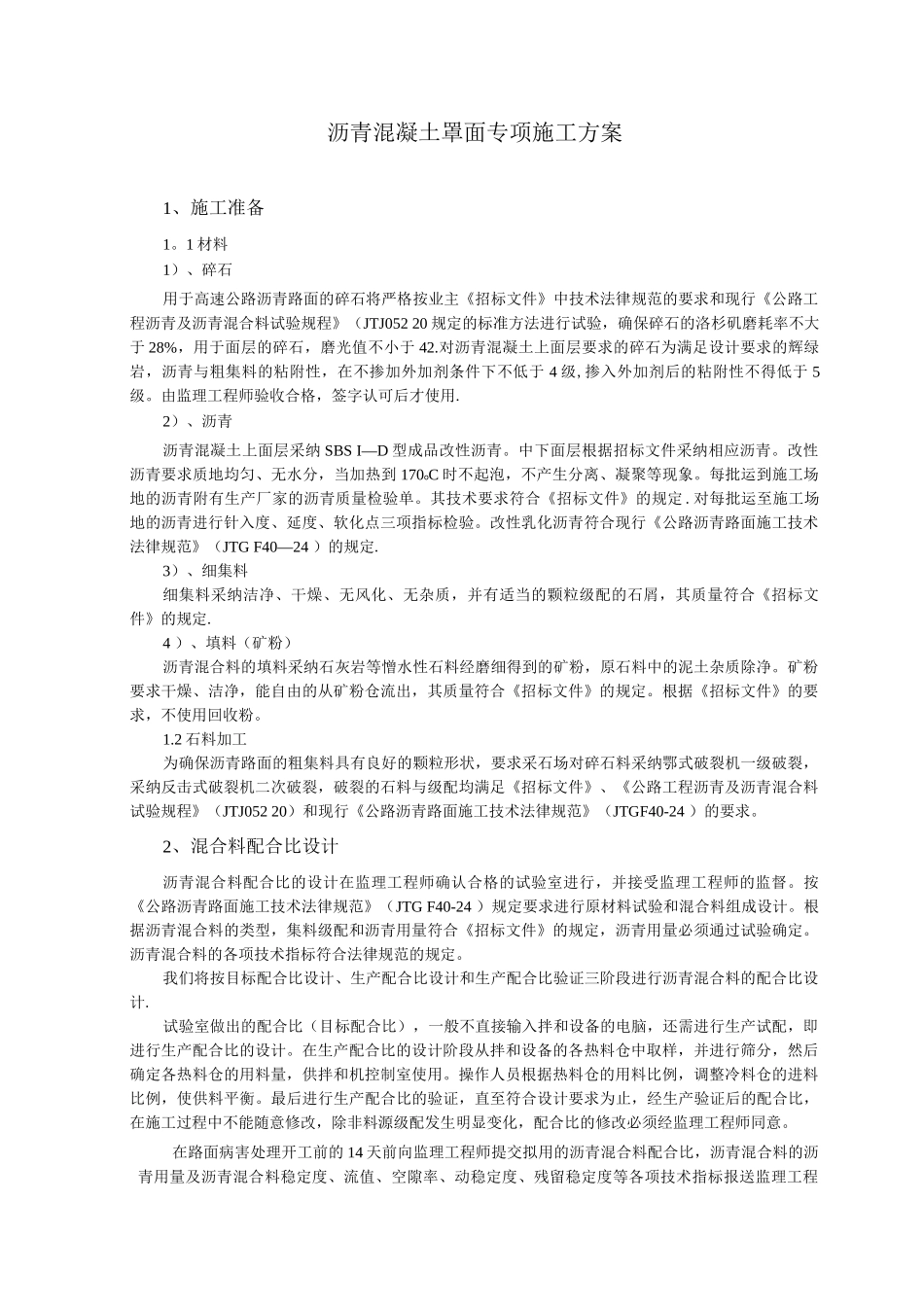

沥青混凝土罩面专项施工方案1、施工准备1。1 材料1）、碎石用于高速公路沥青路面的碎石将严格按业主《招标文件》中技术法律规范的要求和现行《公路工程沥青及沥青混合料试验规程》（JTJ052 20 规定的标准方法进行试验，确保碎石的洛杉矶磨耗率不大于 28%，用于面层的碎石，磨光值不小于 42.对沥青混凝土上面层要求的碎石为满足设计要求的辉绿岩，沥青与粗集料的粘附性，在不掺加外加剂条件下不低于 4 级,掺入外加剂后的粘附性不得低于 5级。由监理工程师验收合格，签字认可后才使用.2）、沥青沥青混凝土上面层采纳 SBS I—D 型成品改性沥青。中下面层根据招标文件采纳相应沥青。改性沥青要求质地均匀、无水分，当加热到 170oC 时不起泡，不产生分离、凝聚等现象。每批运到施工场地的沥青附有生产厂家的沥青质量检验单。其技术要求符合《招标文件》的规定 .对每批运至施工场地的沥青进行针入度、延度、软化点三项指标检验。改性乳化沥青符合现行《公路沥青路面施工技术法律规范》（JTG F40—24 ）的规定.3）、细集料细集料采纳洁净、干燥、无风化、无杂质，并有适当的颗粒级配的石屑，其质量符合《招标文件》的规定.4 ）、填料（矿粉）沥青混合料的填料采纳石灰岩等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质除净。矿粉要求干燥、洁净，能自由的从矿粉仓流出，其质量符合《招标文件》的规定。根据《招标文件》的要求，不使用回收粉。1.2 石料加工为确保沥青路面的粗集料具有良好的颗粒形状，要求采石场对碎石料采纳鄂式破裂机一级破裂，采纳反击式破裂机二次破裂，破裂的石料与级配均满足《招标文件》、《公路工程沥青及沥青混合料试验规程》（JTJ052 20）和现行《公路沥青路面施工技术法律规范》（JTGF40-24 ）的要求。2、混合料配合比设计沥青混合料配合比的设计在监理工程师确认合格的试验室进行，并接受监理工程师的监督。按《公路沥青路面施工技术法律规范》（JTG F40-24 ）规定要求进行原材料试验和混合料组成设计。根据沥青混合料的类型，集料级配和沥青用量符合《招标文件》的规定，沥青用量必须通过试验确定。沥青混合料的各项技术指标符合法律规范的规定。我们将按目标配合比设计、生产配合比设计和生产配合比验证三阶段进行沥青混合料的配合比设计.试验室做出的配合比（目标配合比），一般不直接输入拌和设备的电脑，还需进行生产试配，即进行生产配合比的设计。在生产配合比的设计阶段从拌和设备的各热料仓...
