溜槽施工方案

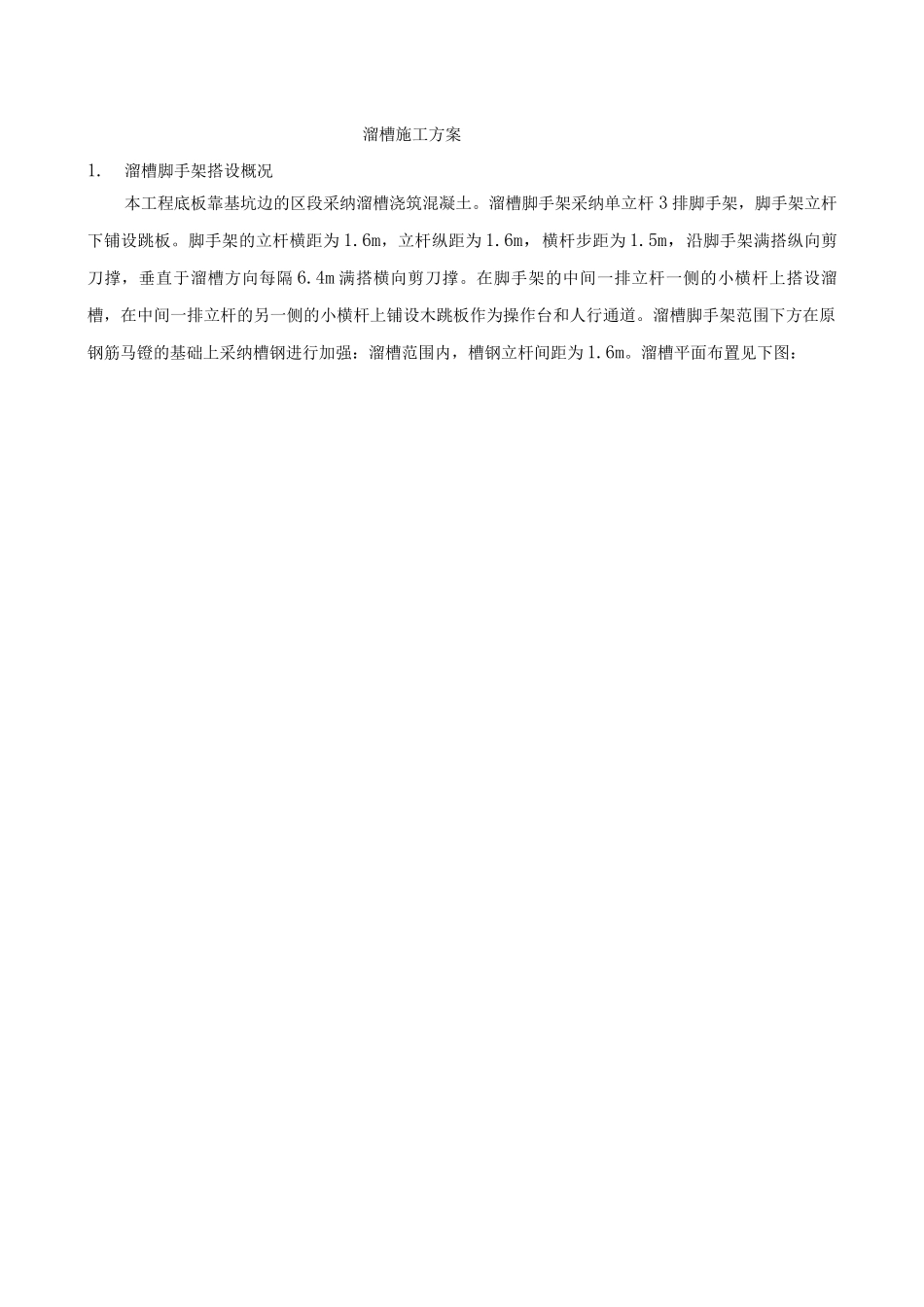

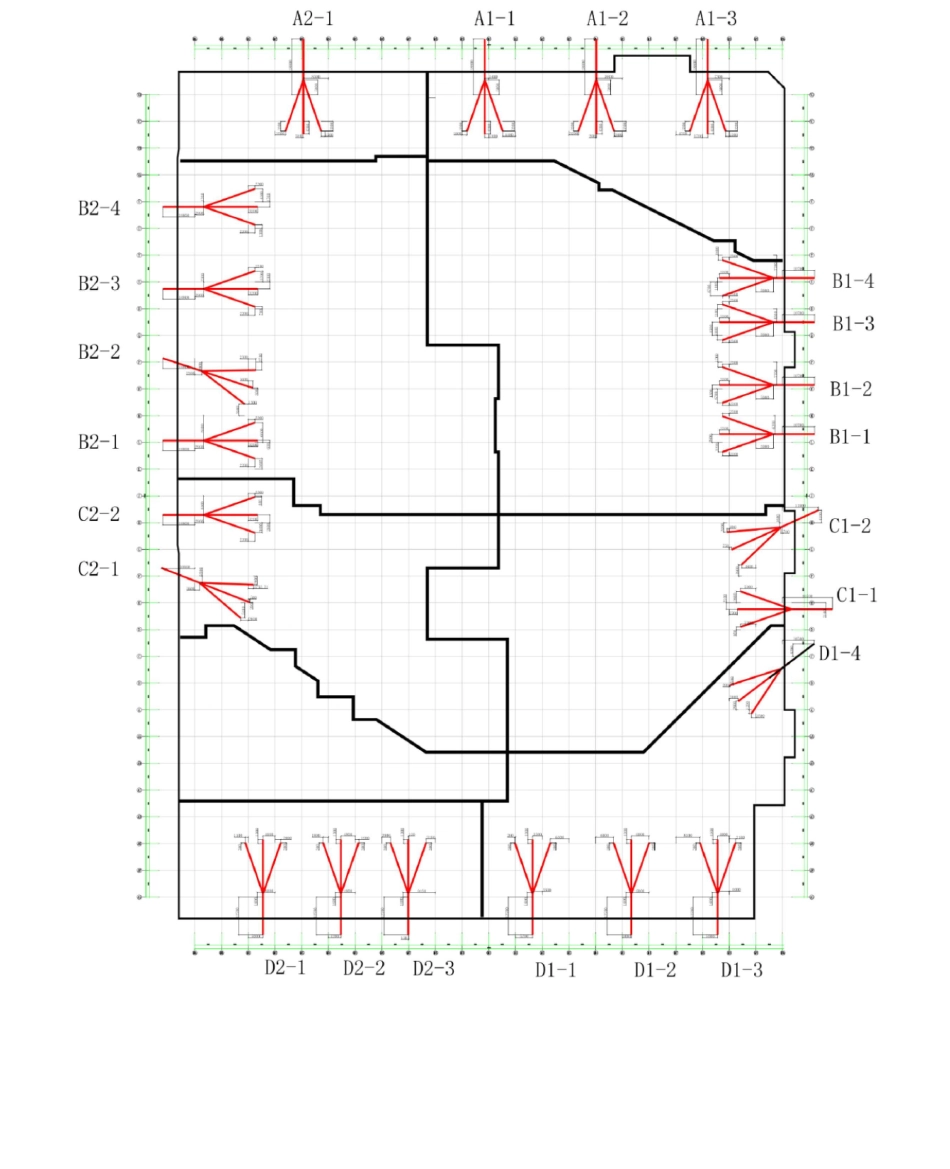

溜槽施工方案1.溜槽脚手架搭设概况本工程底板靠基坑边的区段采纳溜槽浇筑混凝土。溜槽脚手架采纳单立杆 3 排脚手架，脚手架立杆下铺设跳板。脚手架的立杆横距为 1.6m，立杆纵距为 1.6m，横杆步距为 1.5m，沿脚手架满搭纵向剪刀撑，垂直于溜槽方向每隔 6.4m 满搭横向剪刀撑。在脚手架的中间一排立杆一侧的小横杆上搭设溜槽，在中间一排立杆的另一侧的小横杆上铺设木跳板作为操作台和人行通道。溜槽脚手架范围下方在原钢筋马镫的基础上采纳槽钢进行加强：溜槽范围内，槽钢立杆间距为 1.6m。溜槽平面布置见下图：2.脚手架施工工艺流程及施工方法2.1. 脚手架施工工艺流程底板的面层钢筋绑扎完成 T 溜槽脚手架底部支架放线 T 溜槽脚手架底部支架定位 T 搭设距混凝土面高 2mm 位置的扫地杆^搭设溜槽脚手架^搭设木跳板人行道及防护网 T 搭设混凝土溜槽。2.2. 溜槽脚手架搭设构造(1 )立杆起步立杆长为 6m 和 4m(将接头错开)，能用 6m 杆的脚手架均用 6m 杆；采纳对接扣件连接立杆接头，同步内相邻立杆接头在高度方向错开的距离不得小于 5mm，立杆必须沿其轴线搭设到顶，且超过溜槽的行走过道 1.2m。(2) 大横杆(纵向水平杆)大横杆对立杆起约束作用，与立杆用直角扣件扣紧，不得隔步设置或遗漏。大横杆之间采纳对接扣件连接，接头与相邻立杆距离＜ 5mm。相邻的两根大横杆的接头均应相互错开，水平间距应＞ 5mm，同一排大横杆水平偏差不大于 50mm 及 L/250。(3) 小横杆(横向水平杆)每一主节点处必须设置一根横向水平杆，用直角扣件扣接在立杆上，在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。(4) 扫地杆脚手架须设置纵、横向扫地杆。纵向扫地杆采纳直角扣件固定在距混凝土面高 2mm 处的立杆上；横向扫地杆采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。(5) 剪刀撑该脚手架外侧满搭剪刀撑，剪刀撑立杆与地面夹角为 45° ~60° ,剪刀撑搭接长度不小于 1m，其上旋转扣件不少于 3 个，垂直于溜槽方向每隔 6.4m 满打横向剪刀撑。剪刀撑斜杆两端用旋转扣件与脚手架的立杆或大横杆扣紧。(6) 脚手板、挡脚板和护拦脚手板采纳对接平铺设置在小横杆上，对接处必须设双根小横杆，小横杆距脚手板端头＜150mm;脚手板用 8#铅丝与小横杆(挡脚板为立杆)绑扎牢固，不得有滑动。在行人通道外侧设置 1.2m 高的防护栏杆，在防护栏杆底部设置 2mm 高的挡脚板，在防护栏杆上挂密目网。3.溜槽脚手架搭设施工 3....
