煤矿单轨吊安装及使用安全技术措施

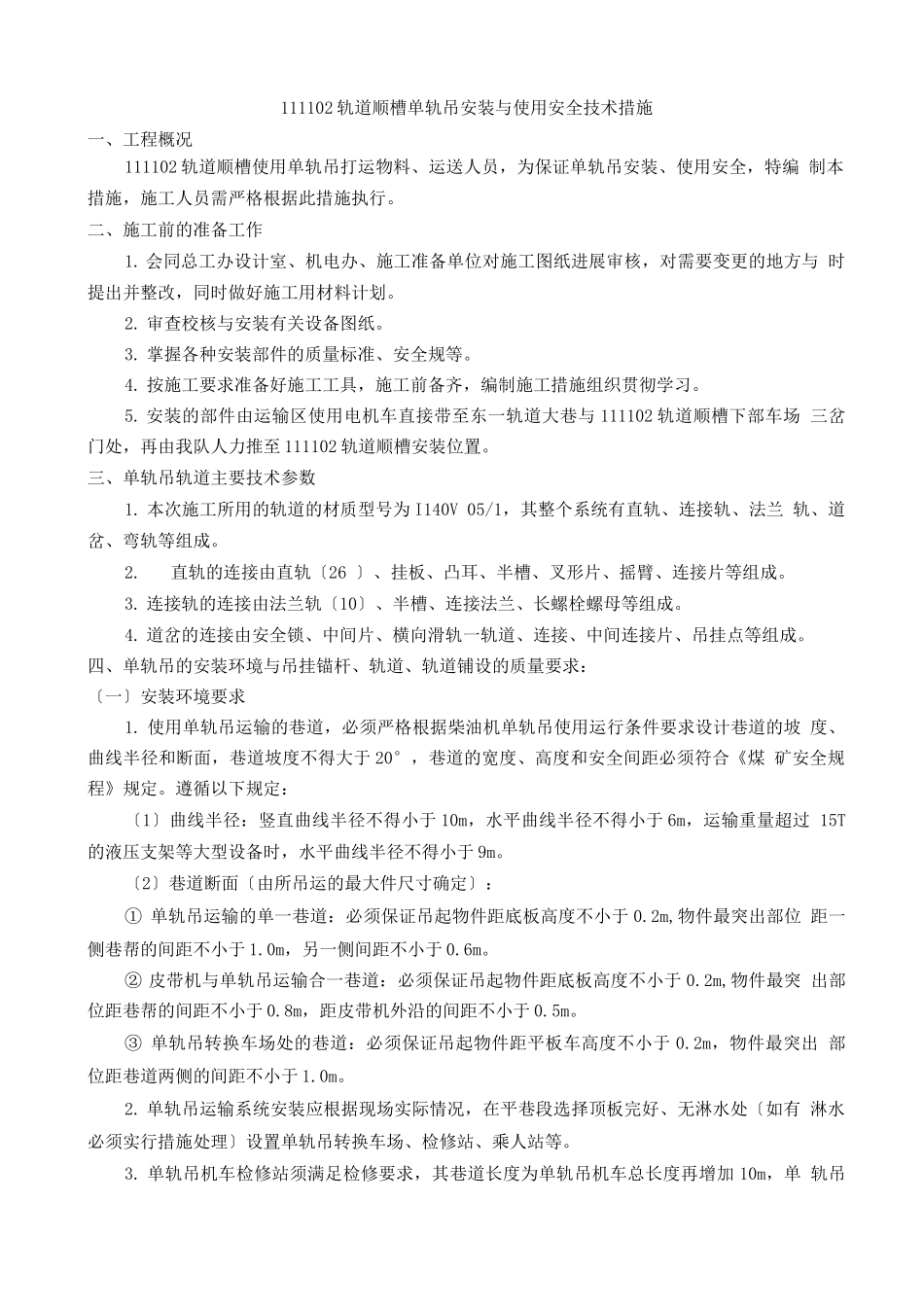

111102 轨道顺槽单轨吊安装与使用安全技术措施一、工程概况111102 轨道顺槽使用单轨吊打运物料、运送人员，为保证单轨吊安装、使用安全，特编 制本措施，施工人员需严格根据此措施执行。二、施工前的准备工作1. 会同总工办设计室、机电办、施工准备单位对施工图纸进展审核，对需要变更的地方与 时提出并整改，同时做好施工用材料计划。2. 审查校核与安装有关设备图纸。3. 掌握各种安装部件的质量标准、安全规等。4. 按施工要求准备好施工工具，施工前备齐，编制施工措施组织贯彻学习。5. 安装的部件由运输区使用电机车直接带至东一轨道大巷与 111102 轨道顺槽下部车场 三岔门处，再由我队人力推至 111102 轨道顺槽安装位置。三、单轨吊轨道主要技术参数1. 本次施工所用的轨道的材质型号为 I140V 05/1，其整个系统有直轨、连接轨、法兰 轨、道岔、弯轨等组成。2. 直轨的连接由直轨〔26 〕、挂板、凸耳、半槽、叉形片、摇臂、连接片等组成。3. 连接轨的连接由法兰轨〔10〕、半槽、连接法兰、长螺栓螺母等组成。4. 道岔的连接由安全锁、中间片、横向滑轨一轨道、连接、中间连接片、吊挂点等组成。四、单轨吊的安装环境与吊挂锚杆、轨道、轨道铺设的质量要求：〔一〕安装环境要求1. 使用单轨吊运输的巷道，必须严格根据柴油机单轨吊使用运行条件要求设计巷道的坡 度、曲线半径和断面，巷道坡度不得大于 20°，巷道的宽度、高度和安全间距必须符合《煤 矿安全规程》规定。遵循以下规定：〔1〕曲线半径：竖直曲线半径不得小于 10m，水平曲线半径不得小于 6m，运输重量超过 15T的液压支架等大型设备时，水平曲线半径不得小于 9m。〔2〕巷道断面〔由所吊运的最大件尺寸确定〕：① 单轨吊运输的单一巷道：必须保证吊起物件距底板高度不小于 0.2m,物件最突出部位 距一侧巷帮的间距不小于 1.0m，另一侧间距不小于 0.6m。② 皮带机与单轨吊运输合一巷道：必须保证吊起物件距底板高度不小于 0.2m,物件最突 出部位距巷帮的间距不小于 0.8m，距皮带机外沿的间距不小于 0.5m。③ 单轨吊转换车场处的巷道：必须保证吊起物件距平板车高度不小于 0.2m，物件最突出 部位距巷道两侧的间距不小于 1.0m。2. 单轨吊运输系统安装应根据现场实际情况，在平巷段选择顶板完好、无淋水处〔如有 淋水必须实行措施处理〕设置单轨吊转换车场、检修站、乘人站等。3. 单轨吊机车检修站须满足检修要求，其巷道长度为单轨吊机车总长度再...
