煤矿采区水泵房设计说明

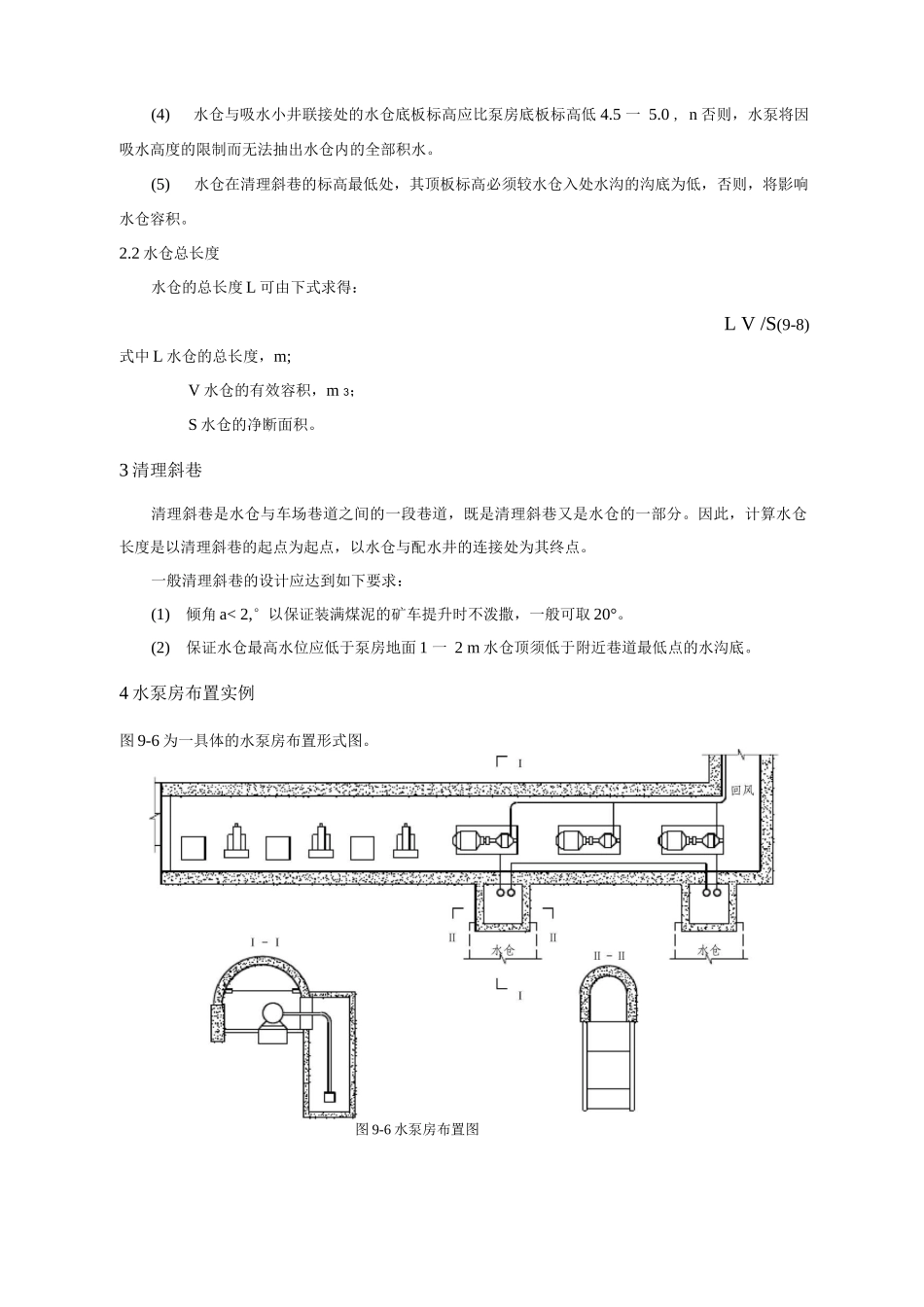

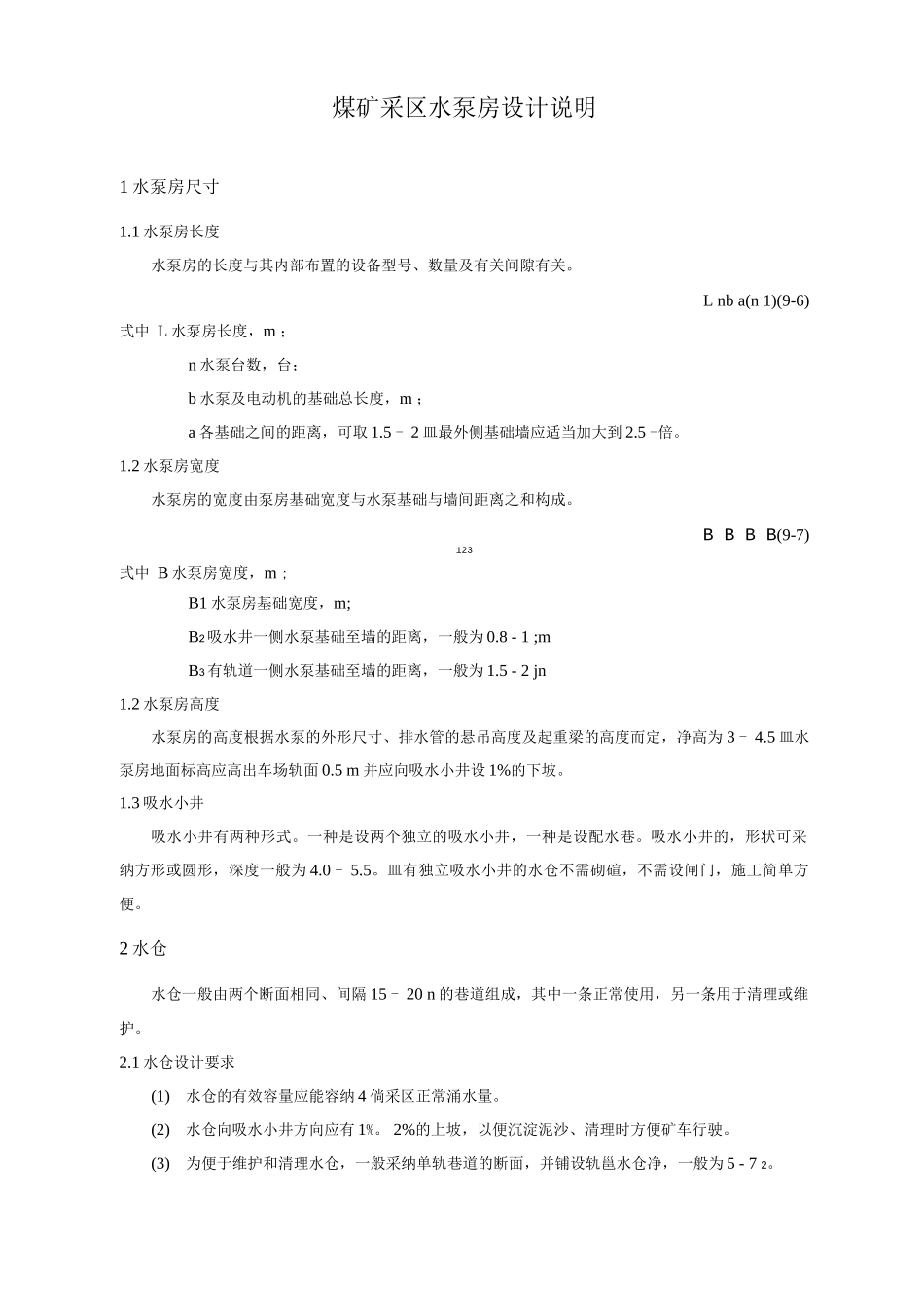

煤矿采区水泵房设计说明1 水泵房尺寸1.1 水泵房长度水泵房的长度与其内部布置的设备型号、数量及有关间隙有关。L nb a(n 1)(9-6)式中 L 水泵房长度，m ；n 水泵台数，台；b 水泵及电动机的基础总长度，m ；a 各基础之间的距离，可取 1.5 - 2 皿最外侧基础墙应适当加大到 2.5 -倍。1.2 水泵房宽度水泵房的宽度由泵房基础宽度与水泵基础与墙间距离之和构成。B B B B(9-7)123式中 B 水泵房宽度，m ;B1 水泵房基础宽度，m;B2吸水井一侧水泵基础至墙的距离，一般为 0.8 - 1 ;mB3有轨道一侧水泵基础至墙的距离，一般为 1.5 - 2 jn1.2 水泵房高度水泵房的高度根据水泵的外形尺寸、排水管的悬吊高度及起重梁的高度而定，净高为 3 - 4.5 皿水泵房地面标高应高出车场轨面 0.5 m 并应向吸水小井设 1%的下坡。1.3 吸水小井吸水小井有两种形式。一种是设两个独立的吸水小井，一种是设配水巷。吸水小井的，形状可采纳方形或圆形，深度一般为 4.0 - 5.5。皿有独立吸水小井的水仓不需砌碹，不需设闸门，施工简单方便。2 水仓水仓一般由两个断面相同、间隔 15 - 20 n 的巷道组成，其中一条正常使用，另一条用于清理或维护。2.1 水仓设计要求(1)水仓的有效容量应能容纳 4 倘采区正常涌水量。(2)水仓向吸水小井方向应有 1%。 2%的上坡，以便沉淀泥沙、清理时方便矿车行驶。(3)为便于维护和清理水仓，一般采纳单轨巷道的断面，并铺设轨邕水仓净，一般为 5 - 7 2。(4)水仓与吸水小井联接处的水仓底板标高应比泵房底板标高低 4.5 一 5.0 , n 否则，水泵将因吸水高度的限制而无法抽出水仓内的全部积水。(5)水仓在清理斜巷的标高最低处，其顶板标高必须较水仓入处水沟的沟底为低，否则，将影响水仓容积。2.2 水仓总长度水仓的总长度 L 可由下式求得：L V /S(9-8)式中 L 水仓的总长度，m;V 水仓的有效容积，m 3；S 水仓的净断面积。3 清理斜巷清理斜巷是水仓与车场巷道之间的一段巷道，既是清理斜巷又是水仓的一部分。因此，计算水仓长度是以清理斜巷的起点为起点，以水仓与配水井的连接处为其终点。一般清理斜巷的设计应达到如下要求：(1)倾角 a< 2,°以保证装满煤泥的矿车提升时不泼撒，一般可取 20°。(2)保证水仓最高水位应低于泵房地面 1 一 2 m 水仓顶须低于附近巷道最低点的水沟底。4 水泵房布置实例图 9-6 为一具体的水泵房布置形式图。图 9-6 水泵房布置图
