煤矿采掘工作面瓦斯地质图编制方法

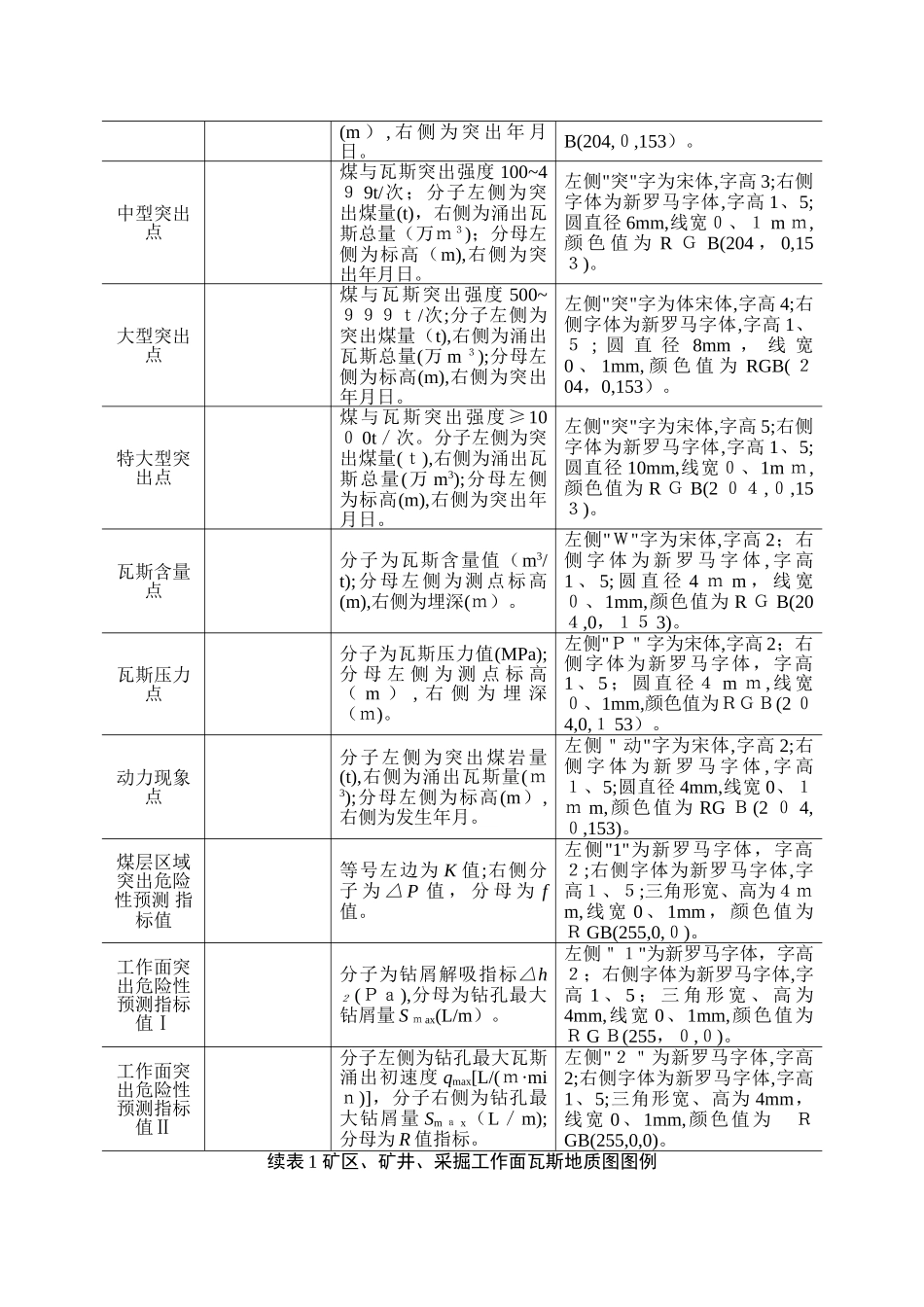

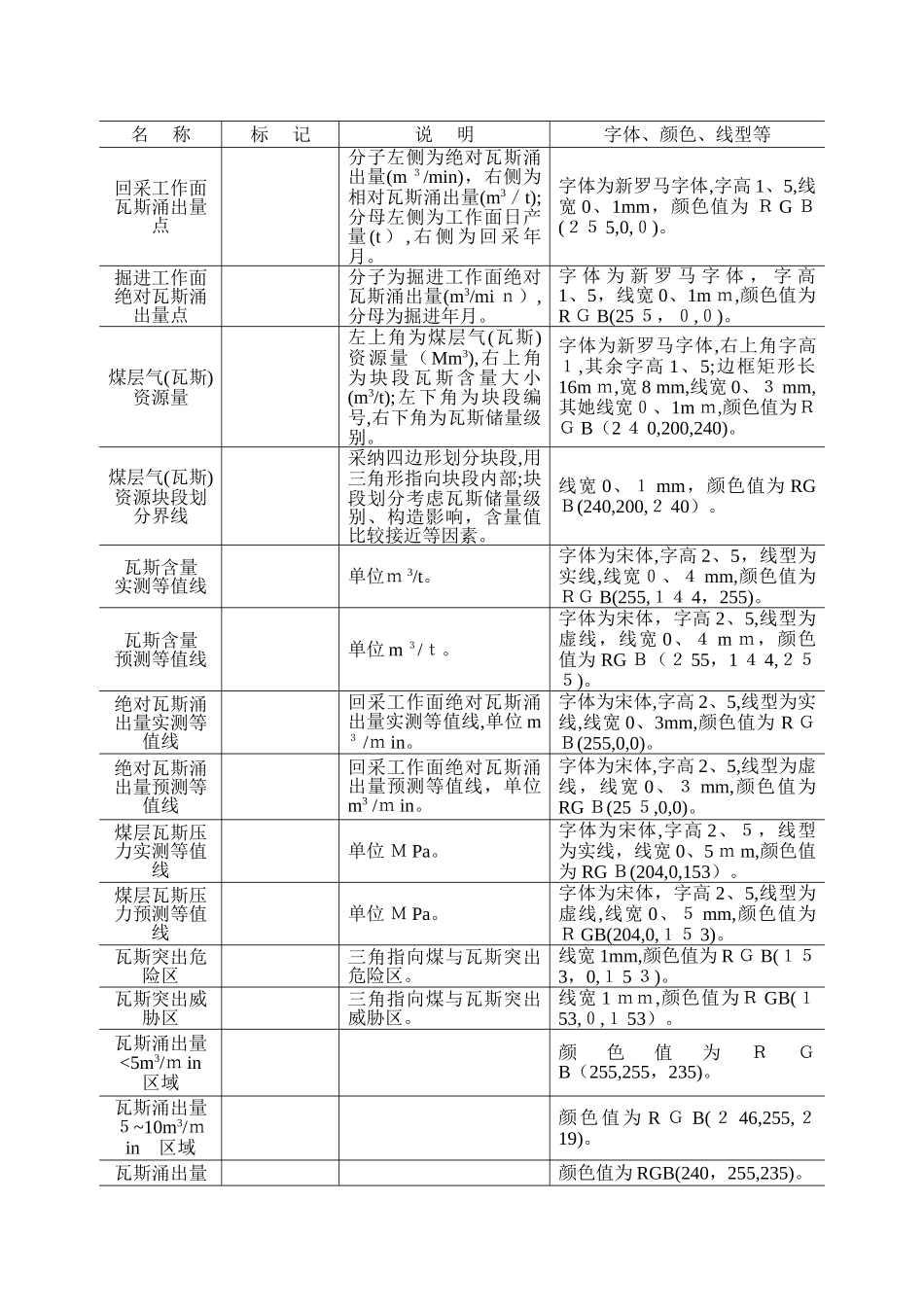

煤矿矿区矿井采掘工作面瓦斯地质图编制方法全国煤矿瓦斯地质图编制技术工作组200 ９年 4 月１ 煤矿矿区、矿井、采掘工作面瓦斯地质图图例煤矿矿区、矿井、采掘工作面三级瓦斯地质图,就就是瓦斯地质规律与瓦斯预测成果得直观表达与高度概括。瓦斯地质图，内容丰富、区带分明；层次清楚、一目了然;直观简明、使用方便。使得各级领导与工程技术人员进行瓦斯综合治理有了共同语言,它直接用于安全生产管理、瓦斯（煤层气)抽采利用与煤矿规划,就就是我国煤炭工业进展必不可少得技术与图件,随着煤矿开采深度得日趋增加与地质条件得复杂性,越来越显得重要。《煤矿安全规程》第一百八十一条,突出矿井必须及时编制矿井瓦斯地质图。无论就就是高瓦斯矿井、煤与瓦斯突出矿井还就就是低瓦斯矿井；无论就就是瓦斯灾害防治，还就就是瓦斯资源开发利用,都需要编制煤矿三级瓦斯地质图。2025 年，经国家安全生产监督管理总局批准，中煤协会科技［２ 00 ７]５４号文，下达了《矿井瓦斯地质图编制方法》行业标准得通知。图例就就是表达图得纲领性语言,就就是编图工作得关键技术。此次提出得煤矿矿区、矿井、采掘工作面瓦斯地质图图例(表 1),就就是瓦斯地质讨论与瓦斯地质编图工作多年得结晶,它随着瓦斯地质编图工作得进展将不断完善。表 1 矿区、矿井、采掘工作面瓦斯地质图图例名 称标 记说 明字体、颜色、线型等小型突出点煤与瓦斯突出强度<100t/次;分子左侧为突出煤量(t),右侧为涌出瓦斯总量（万 m3);分母左侧为标高左侧＂突"字为宋体，字高 2；右侧字体为新罗马字体,字高1 、 ５ ; 圆 直 径 4mm, 线 宽０ 、 1m ｍ , 颜 色 值 为 R Ｇ(m ） , 右 侧 为 突 出 年 月日。B(204,０,153）。中型突出点煤与瓦斯突出强度 100~4９ 9t/次；分子左侧为突出煤量(t)，右侧为涌出瓦斯总量（万ｍ３)；分母左侧为标高（m),右侧为突出年月日。左侧"突"字为宋体,字高 3;右侧字体为新罗马字体,字高 1、5;圆直径 6mm,线宽０、１ m ｍ,颜 色 值 为 R Ｇ B(204 ， 0,15３)。大型突出点煤与瓦斯突出强度 500~９９９ｔ/次;分子左侧为突出煤量（t),右侧为涌出瓦斯总量(万 m ３);分母左侧为标高(m),右侧为突出年月日。左侧"突"字为体宋体,字高 4;右侧字体为新罗马字体,字高 1、５ ; 圆 直 径 8mm ， 线 宽0 、 1mm, 颜 色 值 为 RGB( ２04，0,153）。特大型突出点煤与瓦斯突出强度≥10０ 0t／次。分子左侧...
