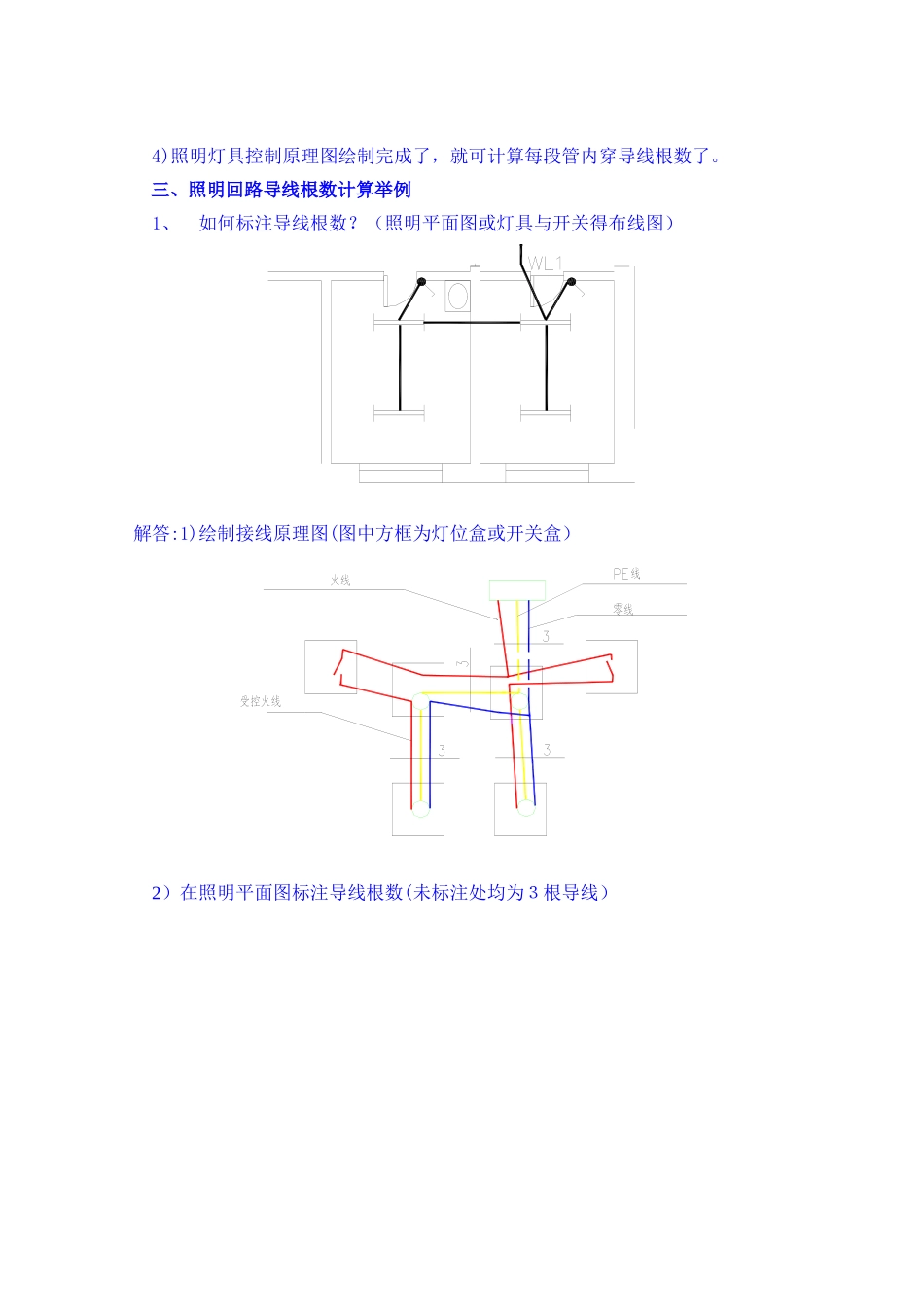

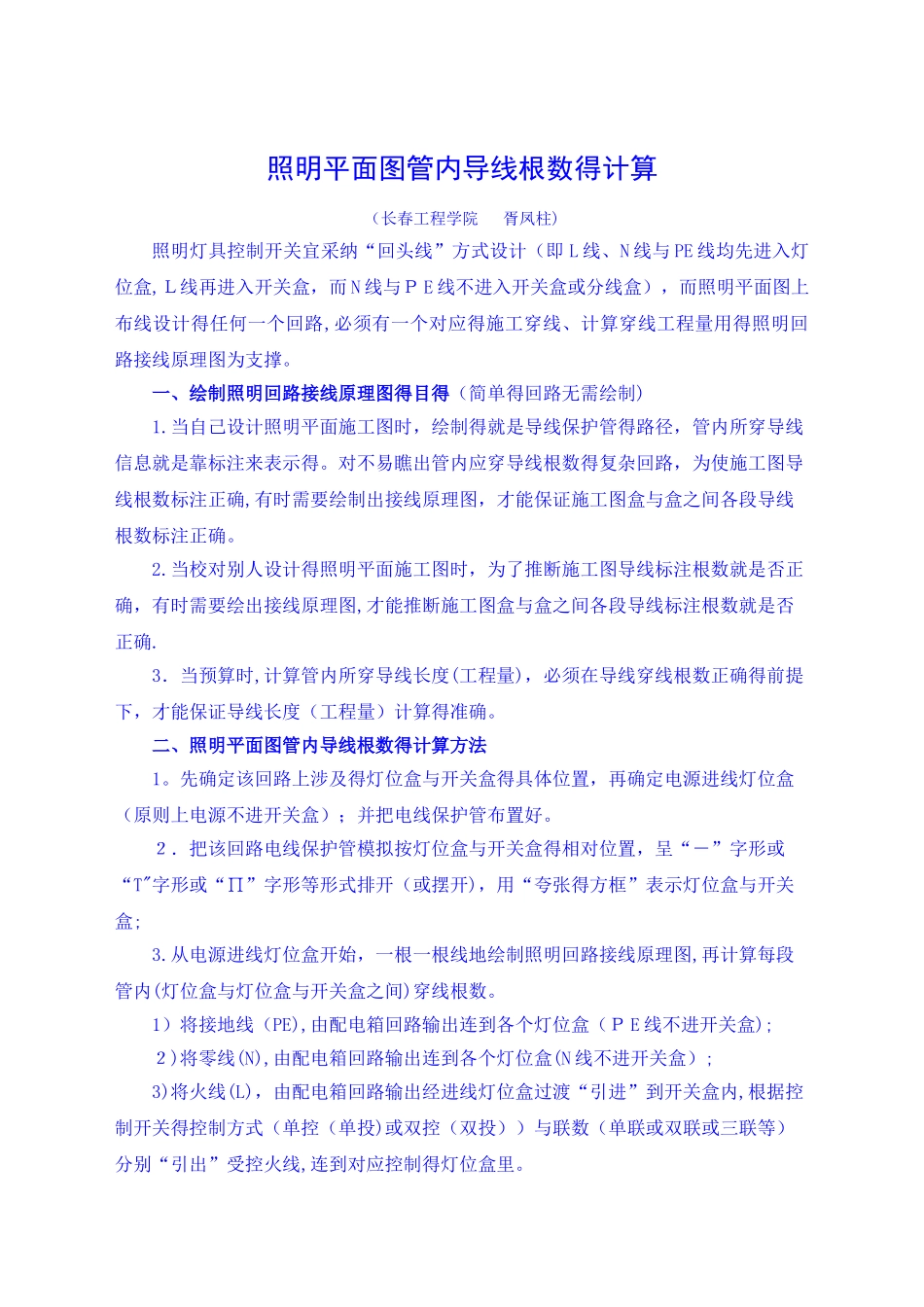

照明平面图管内导线根数得计算（长春工程学院 胥凤柱)照明灯具控制开关宜采纳“回头线”方式设计（即 L 线、N 线与 PE 线均先进入灯位盒,Ｌ线再进入开关盒，而 N 线与Ｐ E 线不进入开关盒或分线盒），而照明平面图上布线设计得任何一个回路,必须有一个对应得施工穿线、计算穿线工程量用得照明回路接线原理图为支撑。一、绘制照明回路接线原理图得目得（简单得回路无需绘制)1.当自己设计照明平面施工图时，绘制得就是导线保护管得路径，管内所穿导线信息就是靠标注来表示得。对不易瞧出管内应穿导线根数得复杂回路，为使施工图导线根数标注正确,有时需要绘制出接线原理图，才能保证施工图盒与盒之间各段导线根数标注正确。2.当校对别人设计得照明平面施工图时，为了推断施工图导线标注根数就是否正确，有时需要绘出接线原理图,才能推断施工图盒与盒之间各段导线标注根数就是否正确.3．当预算时,计算管内所穿导线长度(工程量)，必须在导线穿线根数正确得前提下，才能保证导线长度（工程量）计算得准确。二、照明平面图管内导线根数得计算方法1。先确定该回路上涉及得灯位盒与开关盒得具体位置，再确定电源进线灯位盒（原则上电源不进开关盒）；并把电线保护管布置好。２．把该回路电线保护管模拟按灯位盒与开关盒得相对位置，呈“－”字形或“T"字形或“∏”字形等形式排开（或摆开)，用“夸张得方框”表示灯位盒与开关盒;3.从电源进线灯位盒开始，一根一根线地绘制照明回路接线原理图,再计算每段管内(灯位盒与灯位盒与开关盒之间)穿线根数。1）将接地线（PE),由配电箱回路输出连到各个灯位盒（Ｐ E 线不进开关盒);２)将零线(N),由配电箱回路输出连到各个灯位盒(N 线不进开关盒）;3)将火线(L)，由配电箱回路输出经进线灯位盒过渡“引进”到开关盒内,根据控制开关得控制方式（单控（单投)或双控（双投））与联数（单联或双联或三联等）分别“引出”受控火线,连到对应控制得灯位盒里。4)照明灯具控制原理图绘制完成了，就可计算每段管内穿导线根数了。三、照明回路导线根数计算举例1、 如何标注导线根数？（照明平面图或灯具与开关得布线图） 解答:1)绘制接线原理图(图中方框为灯位盒或开关盒）2）在照明平面图标注导线根数(未标注处均为３根导线）2、设计一个三盏灯由同一供配电回路供电，需要由双控三联开关完成两地独立控制。1）照明平面图(施工图，在设计成果中）2）照明接线原理图(就是施工图导线根数标注正确得支撑，在心里或计算...
