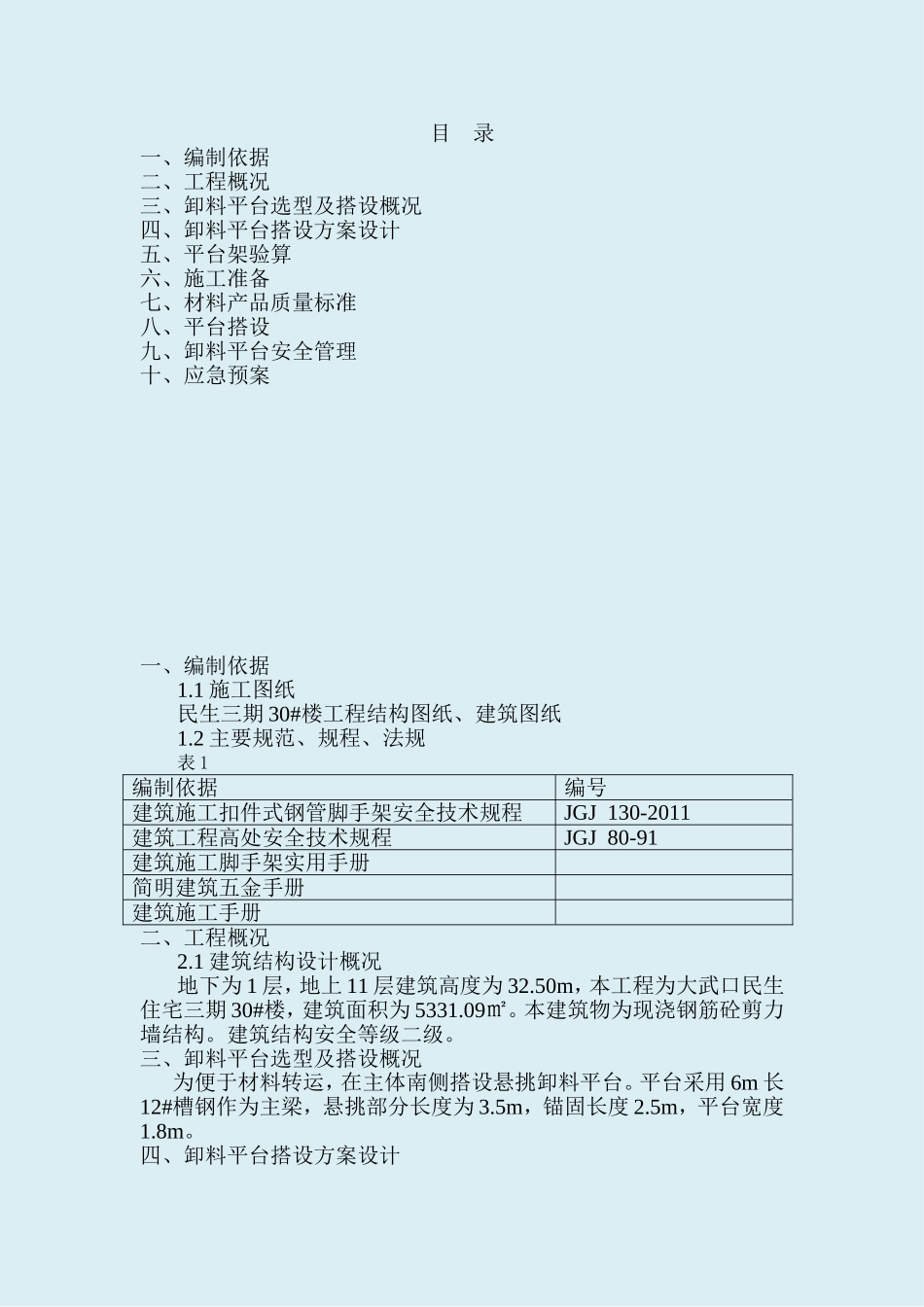

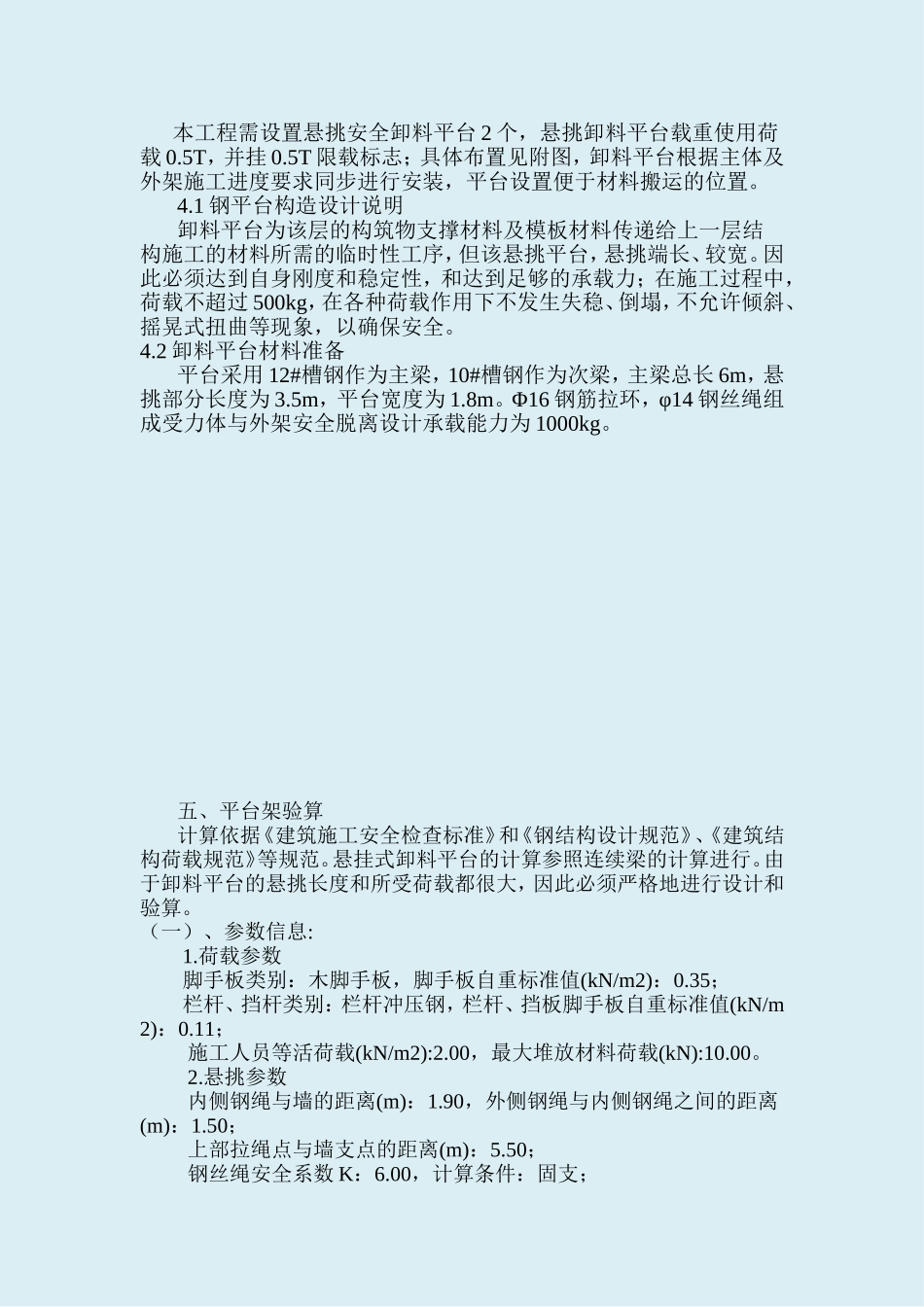

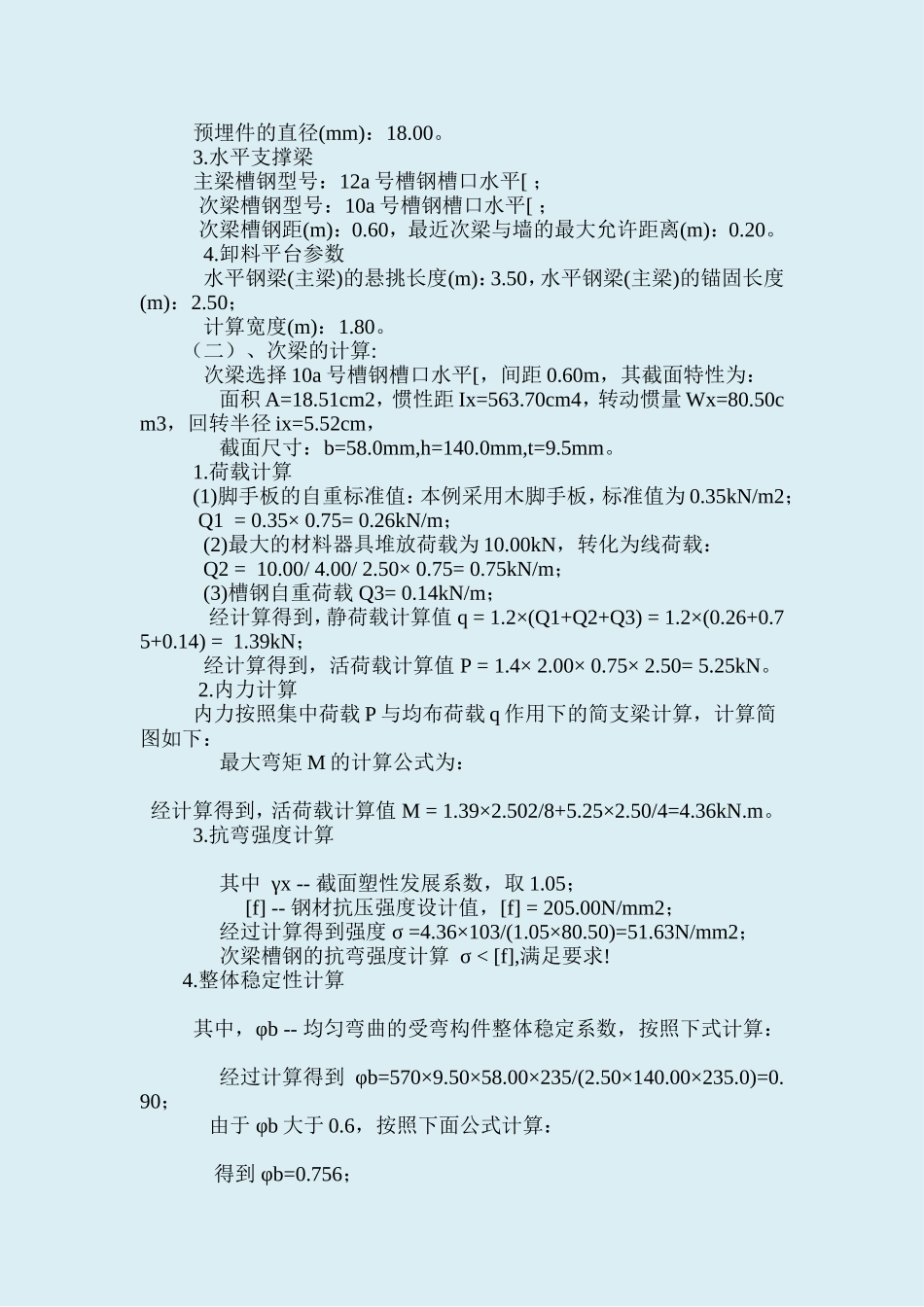

目录一、编制依据二、工程概况三、卸料平台选型及搭设概况四、卸料平台搭设方案设计五、平台架验算六、施工准备七、材料产品质量标准八、平台搭设九、卸料平台安全管理十、应急预案一、编制依据1.1施工图纸民生三期30#楼工程结构图纸、建筑图纸1.2主要规范、规程、法规表1编制依据编号建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011建筑工程高处安全技术规程JGJ80-91建筑施工脚手架实用手册简明建筑五金手册建筑施工手册二、工程概况2.1建筑结构设计概况地下为1层，地上11层建筑高度为32.50m，本工程为大武口民生住宅三期30#楼，建筑面积为5331.09㎡。本建筑物为现浇钢筋砼剪力墙结构。建筑结构安全等级二级。三、卸料平台选型及搭设概况为便于材料转运，在主体南侧搭设悬挑卸料平台。平台采用6m长12#槽钢作为主梁，悬挑部分长度为3.5m，锚固长度2.5m，平台宽度1.8m。四、卸料平台搭设方案设计本工程需设置悬挑安全卸料平台2个，悬挑卸料平台载重使用荷载0.5T，并挂0.5T限载标志；具体布置见附图，卸料平台根据主体及外架施工进度要求同步进行安装，平台设置便于材料搬运的位置。4.1钢平台构造设计说明卸料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序，但该悬挑平台，悬挑端长、较宽。因此必须达到自身刚度和稳定性，和达到足够的承载力；在施工过程中，荷载不超过500kg，在各种荷载作用下不发生失稳、倒塌，不允许倾斜、摇晃式扭曲等现象，以确保安全。4.2卸料平台材料准备平台采用12#槽钢作为主梁，10#槽钢作为次梁，主梁总长6m，悬挑部分长度为3.5m，平台宽度为1.8m。Φ16钢筋拉环，φ14钢丝绳组成受力体与外架安全脱离设计承载能力为1000kg。五、平台架验算计算依据《建筑施工安全检查标准》和《钢结构设计规范》、《建筑结构荷载规范》等规范。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。（一）、参数信息:1.荷载参数脚手板类别：木脚手板，脚手板自重标准值(kN/m2)：0.35；栏杆、挡杆类别：栏杆冲压钢，栏杆、挡板脚手板自重标准值(kN/m2)：0.11；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):10.00。2.悬挑参数内侧钢绳与墙的距离(m)：1.90，外侧钢绳与内侧钢绳之间的距离(m)：1.50；上部拉绳点与墙支点的距离(m)：5.50；钢丝绳安全系数K：6.00，计算条件：固支；预埋件的直径(mm)：18.00。3.水平支撑梁主梁槽钢型号：12a号槽钢槽口水平[；次梁槽钢型号：10a号槽钢槽口水平[；次梁槽钢距(m)：0.60，最近次梁与墙的最大允许距离(m)：0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：3.50，水平钢梁(主梁)的锚固长度(m)：2.50；计算宽度(m)：1.80。（二）、次梁的计算:次梁选择10a号槽钢槽口水平[，间距0.60m，其截面特性为：面积A=18.51cm2，惯性距Ix=563.70cm4，转动惯量Wx=80.50cm3，回转半径ix=5.52cm，截面尺寸：b=58.0mm,h=140.0mm,t=9.5mm。1.荷载计算(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2；Q1=0.35×0.75=0.26kN/m；(2)最大的材料器具堆放荷载为10.00kN，转化为线荷载：Q2=10.00/4.00/2.50×0.75=0.75kN/m；(3)槽钢自重荷载Q3=0.14kN/m；经计算得到，静荷载计算值q=1.2×(Q1+Q2+Q3)=1.2×(0.26+0.75+0.14)=1.39kN；经计算得到，活荷载计算值P=1.4×2.00×0.75×2.50=5.25kN。2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下：最大弯矩M的计算公式为：经计算得到，活荷载计算值M=1.39×2.502/8+5.25×2.50/4=4.36kN.m。3.抗弯强度计算其中γx--截面塑性发展系数，取1.05；[f]--钢材抗压强度设计值，[f]=205.00N/mm2；经过计算得到强度σ=4.36×103/(1.05×80.50)=51.63N/mm2；次梁槽钢的抗弯强度计算σ<[f],满足要求!4.整体稳定性计算其中，φb--均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到φb=570×9.50×58.00×235/(2.50×140.00×235.0)=0.90；由于φb大于0.6，按照下面公式计算：得到φb=0.756；经过计算得到强度σ=4.36×103/(0.756×80.500)=71.73N/mm2；次梁...
