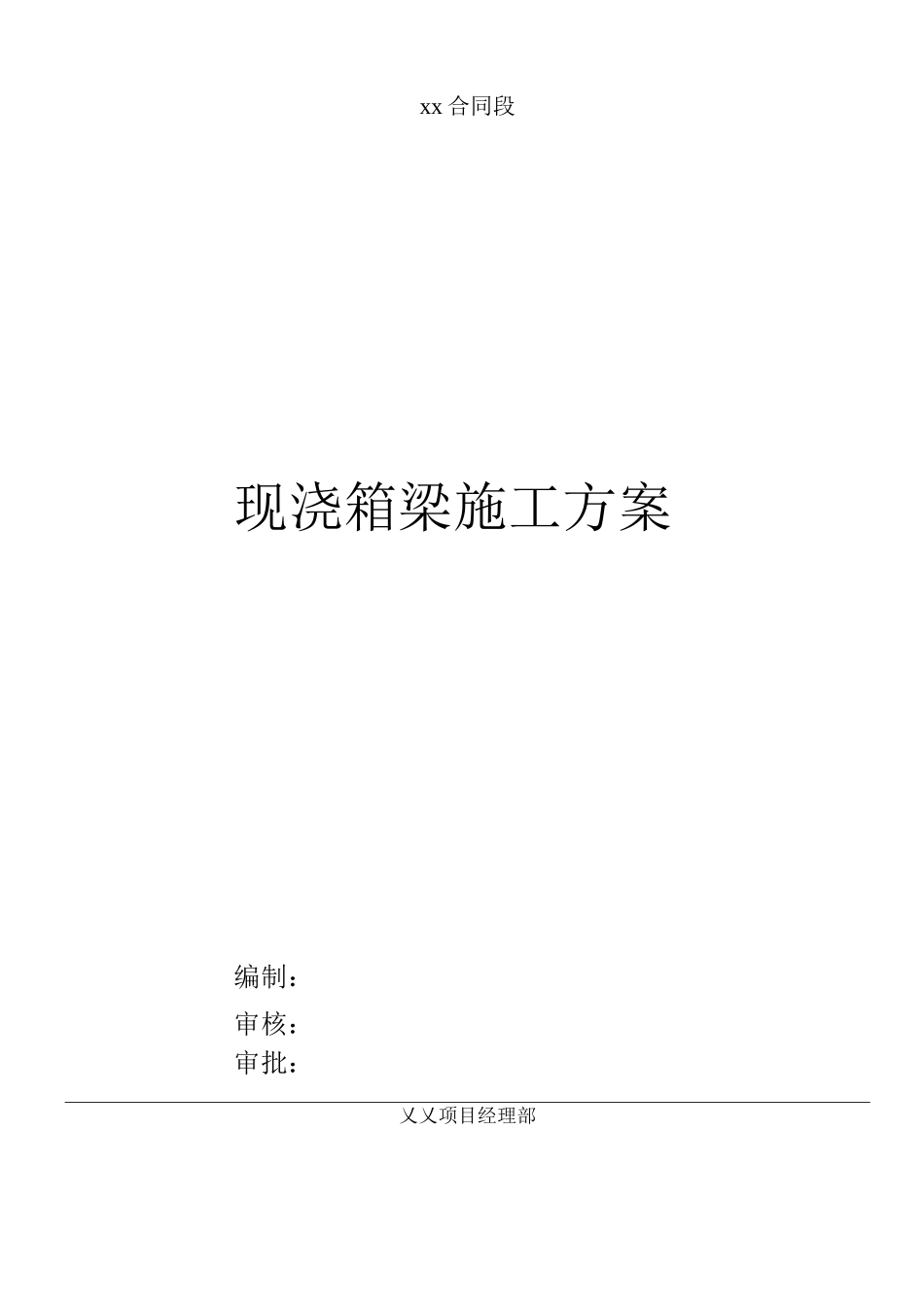

现浇箱梁施工方案及计算

xx 合同段现浇箱梁施工方案编制：审核：审批：乂乂项目经理部现浇梁模板支架施工方案一、箱梁模板支架概况现浇箱梁每跨 30 米，每一联 3-5 跨，采纳满堂支架施工。连续箱梁高 1.5 米， 底宽 6.2米，顶宽 10.2 米，现浇梁为空心，一跨箱梁有四个箱室，箱室之间有 0.5 米的实心段，腹板较宽为 0.65 米，考虑到方木及钢管支架刚度较小，横向传力小等 因素，模板支架施工检算时，箱梁根据全段实心来计算。根据以往经验目前施工情 况，决定支架采纳 WDJ 扣碗式钢管搭设，碗扣支架立杆底部垫钢板或地托，顶部加 顶托，顶托上面横桥向放置 9cmx15cm 第一层方木，间距 90cm，第一层方木上放置 10cmx10cm 第二层方木间距 20cm ,方木上钉竹胶板（厚 15mm）作为底模。翼板和侧 模采纳 10cmx10cm 和 5cmx10cm 方木钉成框架作为支撑，模板采纳 122 x 244 x 1 优 质竹胶板，支架立杆顺桥方向布设间距为 90cm，横桥方向布设间距为 60cm，双向 设大小横杆，横杆层距为 120cm，考虑到支架的整体稳定性，在顺桥向箱梁底两侧 满设剪刀撑，横向每隔 3 米跨布置剪刀撑 l 道。箱梁翼板较轻，支架验算时不予考虑， 箱梁支架现检算一联的第一跨，一端为盖梁，一端为连接墩，具体布置见图。二、支架受力检算箱梁自重 W1=6.28m x 28 x 1.5x 26=6770.4KN模板方木 W2=0.25 x 28 x 6.2=43.4KN施工人员及机具 W3=3 x 28 x 6.2=347.2KN浇注砼冲击力 W4=3 x 28 x 6.2=347.2KN支架重胺 8 米计算）W5=232KN箱梁施工范围内所使用的方木木材为华北落叶松，顺纹拉应力[q]=7Mpa，压应 力[o]=11 Mpa，剪应力 T=1.2 Mpa 弹性模量为 90。a上层方木顺桥向布置，上为箱梁底模，下为横向方木，上层方木采纳 10cmx10cm,跨度 90 cm,间距 20 cm,净距 10 cm,考虑到最不利荷载上方 90 cm 箱梁重量全部一 ，¥上层方木1一•立杆大横杆£490.9 luiio,yo.y横向断面图下层方木说明：本图尺寸以米计1、上层方木受力检算3由此排方木承受。90 cm 箱梁重量 0.9x 6.2x 1.5x 26=217.62KN620cm/20cm=31 此排共有 32 根方木单根受力为 217.62KN/32=6.8KN受力长度 l=0.9m匀布压力 q=6.8 KN/.9 m=7.56 KN/ m方木截面积 A=0.1m x 0.1m=0.01m2l| JI'I剪力 Q= ql/2=3.4 KN惯性距 I=4/12=8.33X 10-6 m4截面抵抗距 W= a3/5=1.67x10-4m3最大弯曲应力 Mmax=ql 2/8=(7.5X 0.殳)/8=0.77KN • ...
