璧山衡重式毛石混凝土挡土墙施工方案

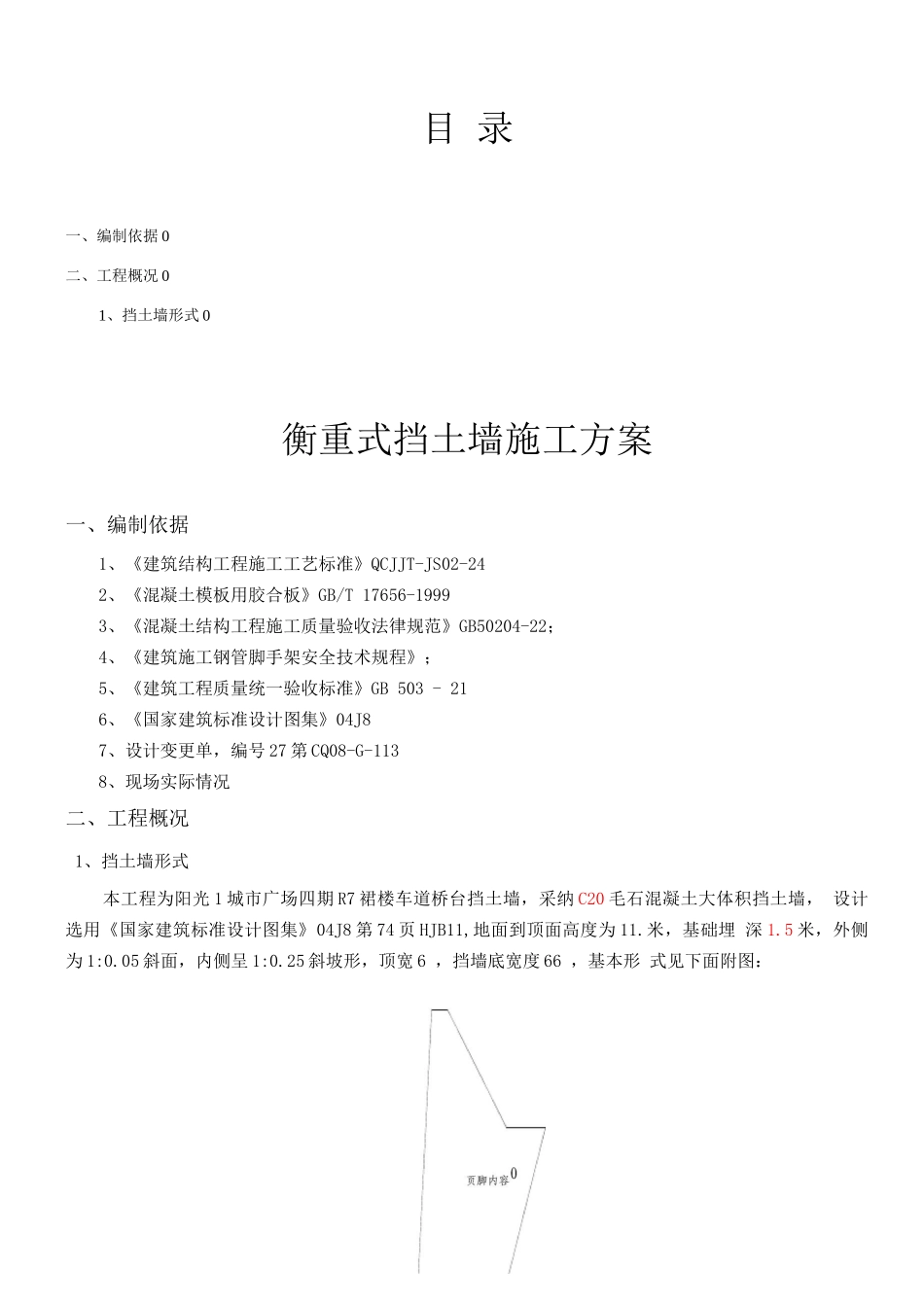

目 录一、编制依据 0二、工程概况 01、挡土墙形式 0衡重式挡土墙施工方案一、编制依据1、《建筑结构工程施工工艺标准》QCJJT-JS02-242、《混凝土模板用胶合板》GB/T 17656-19993、《混凝土结构工程施工质量验收法律规范》GB50204-22；4、《建筑施工钢管脚手架安全技术规程》；5、《建筑工程质量统一验收标准》GB 503 - 216、《国家建筑标准设计图集》04J87、设计变更单，编号 27 第 CQ08-G-1138、现场实际情况二、工程概况1、挡土墙形式本工程为阳光 1 城市广场四期 R7 裙楼车道桥台挡土墙，采纳 C20 毛石混凝土大体积挡土墙， 设计选用《国家建筑标准设计图集》04J8 第 74 页 HJB11,地面到顶面高度为 11.米，基础埋 深 1.5 米，外侧为 1:0.05 斜面，内侧呈 1:0.25 斜坡形，顶宽 6 ，挡墙底宽度 66 ，基本形 式见下面附图：衡重式毛石混凝土挡土墙基本断面形式2、挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理：中风化或强风化地基，开挖过程出现局部风化而造成基础不平整， 设计采纳砂卵石换填至设计标高（由设计根据开挖后现场的实际地质条件进行决定后再作处理）。模板工程：由于该断面上部呈梯形，基础呈不规则形状，而且施工工期短，采纳普通钢模板， 即钢模板板与巾 48x3.5 钢管扣件支撑的体系结构。毛石混凝土工程：挡土墙要求为 C20 毛石混凝土，毛石强度等级不得低于 MU30,毛石掺入量 不大于总体积的 30%。毛石混凝土挡墙要求每隔 10〜20m 一道变形缝，变形缝宽度 20〜30mm , 缝内沿墙的内、夕卜、顶三边填塞涂沥青木板，塞入深度不小于 2mm。挡墙设置泄水孔，孔眼尺 寸为 1mm 左右，孔眼间距 2〜3m 米，上下左右交错设置，泄水孔向外坡度为 5%,最低一排泄 水孔的出水应高出地面 2mm。3、主要特点与施工难点毛石混凝土挡土墙基础开挖场地狭窄，且紧邻已有 R5 栋高层建筑的基础及高架桥的基础，开 挖深度超过 10m,需要放坡较大。挡墙背开挖普坚石施工困难，且需要进行地基处理。毛石混凝 土挡土墙部分墙体较高，施工操作难度较大，施工工期短。三、施工部署1、项目组织机构1.1 本工程将全面实行项目部管理施工，工程项目管理是以高效率地实现项目目标为目的，以 项目经理负责制为核心，以项目合同和成本核算制为主要内容，并对工程项目进行全过程、全方 位的计划、组织、协调、控制的管理制度。1.2 项目经理部将依据建设单位要求和公司对项目的规划和决策，...
