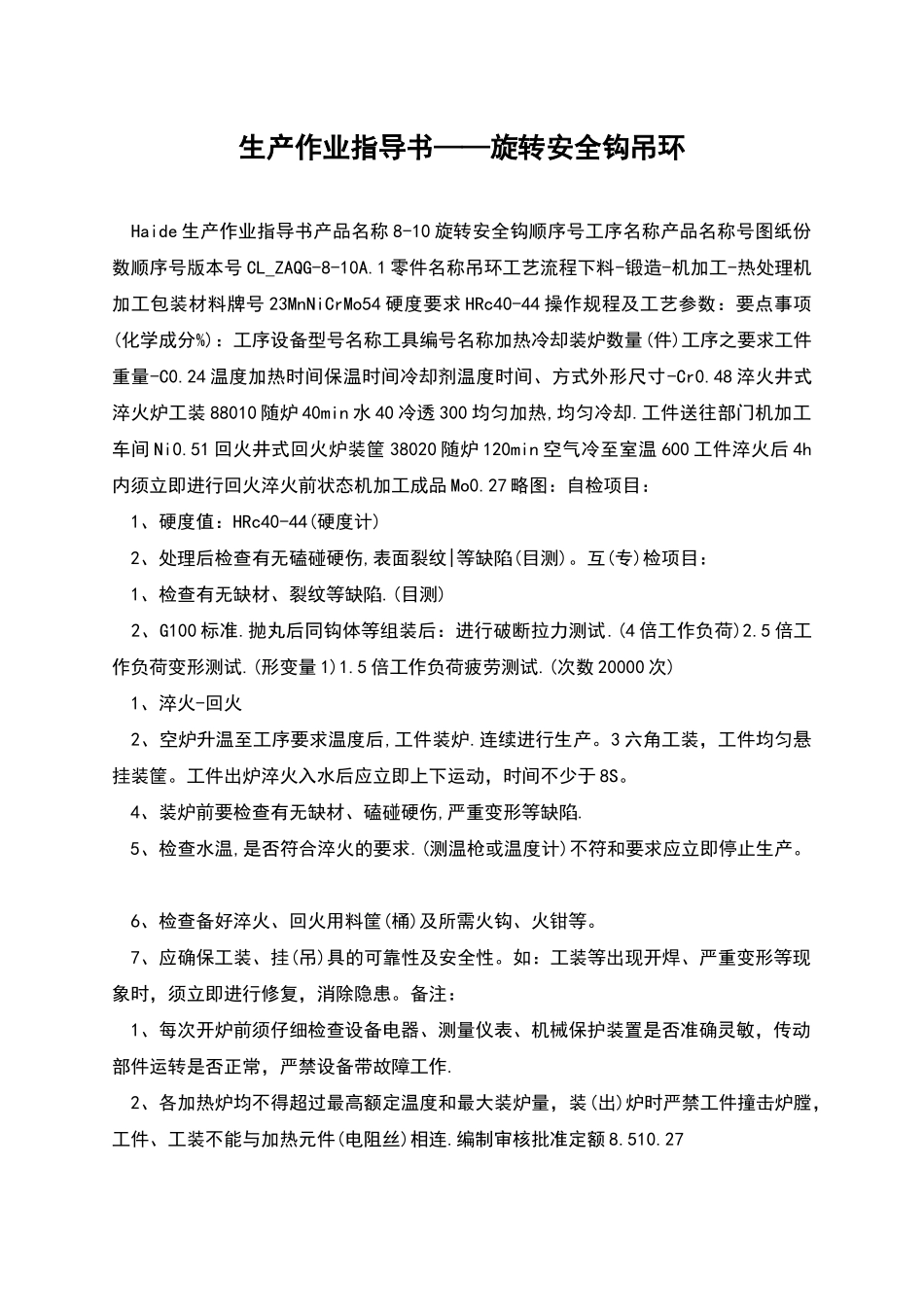

生产作业指导书——旋转安全钩吊环 Haide 生产作业指导书产品名称 8-10 旋转安全钩顺序号工序名称产品名称号图纸份数顺序号版本号 CL_ZAQG-8-10A
1 零件名称吊环工艺流程下料-锻造-机加工-热处理机加工包装材料牌号 23MnNiCrMo54 硬度要求 HRc40-44 操作规程及工艺参数：要点事项(化学成分%)：工序设备型号名称工具编号名称加热冷却装炉数量(件)工序之要求工件重量-C0
24 温度加热时间保温时间冷却剂温度时间、方式外形尺寸-Cr0
48 淬火井式淬火炉工装 88010 随炉 40min 水 40 冷透 300 均匀加热,均匀冷却
工件送往部门机加工车间 Ni0
51 回火井式回火炉装筐 38020 随炉 120min 空气冷至室温 600 工件淬火后 4h内须立即进行回火淬火前状态机加工成品 Mo0
27 略图：自检项目： 1、硬度值：HRc40-44(硬度计) 2、处理后检查有无磕碰硬伤,表面裂纹|等缺陷(目测)
互(专)检项目： 1、检查有无缺材、裂纹等缺陷
(目测) 2、G100 标准
抛丸后同钩体等组装后：进行破断拉力测试
(4 倍工作负荷)2
5 倍工作负荷变形测试
(形变量 1)1
5 倍工作负荷疲劳测试
(次数 20000 次) 1、淬火-回火 2、空炉升温至工序要求温度后,工件装炉
连续进行生产
3 六角工装，工件均匀悬挂装筐
工件出炉淬火入水后应立即上下运动，时间不少于 8S
4、装炉前要检查有无缺材、磕碰硬伤,严重变形等缺陷
5、检查水温,是否符合淬火的要求
(测温枪或温度计)不符和要求应立即停止生产
6、检查备好淬火、回火用料筐(桶)及所需火钩、火钳等
7、应确保工装、挂(吊)具的可靠性及安全性
如：工装等出现开焊、严重变形等现象时，须立即进行修复，消除隐患
备注： 1、每次开炉前须仔细检查设备电器、测量仪表
