电伴热工程方案说明

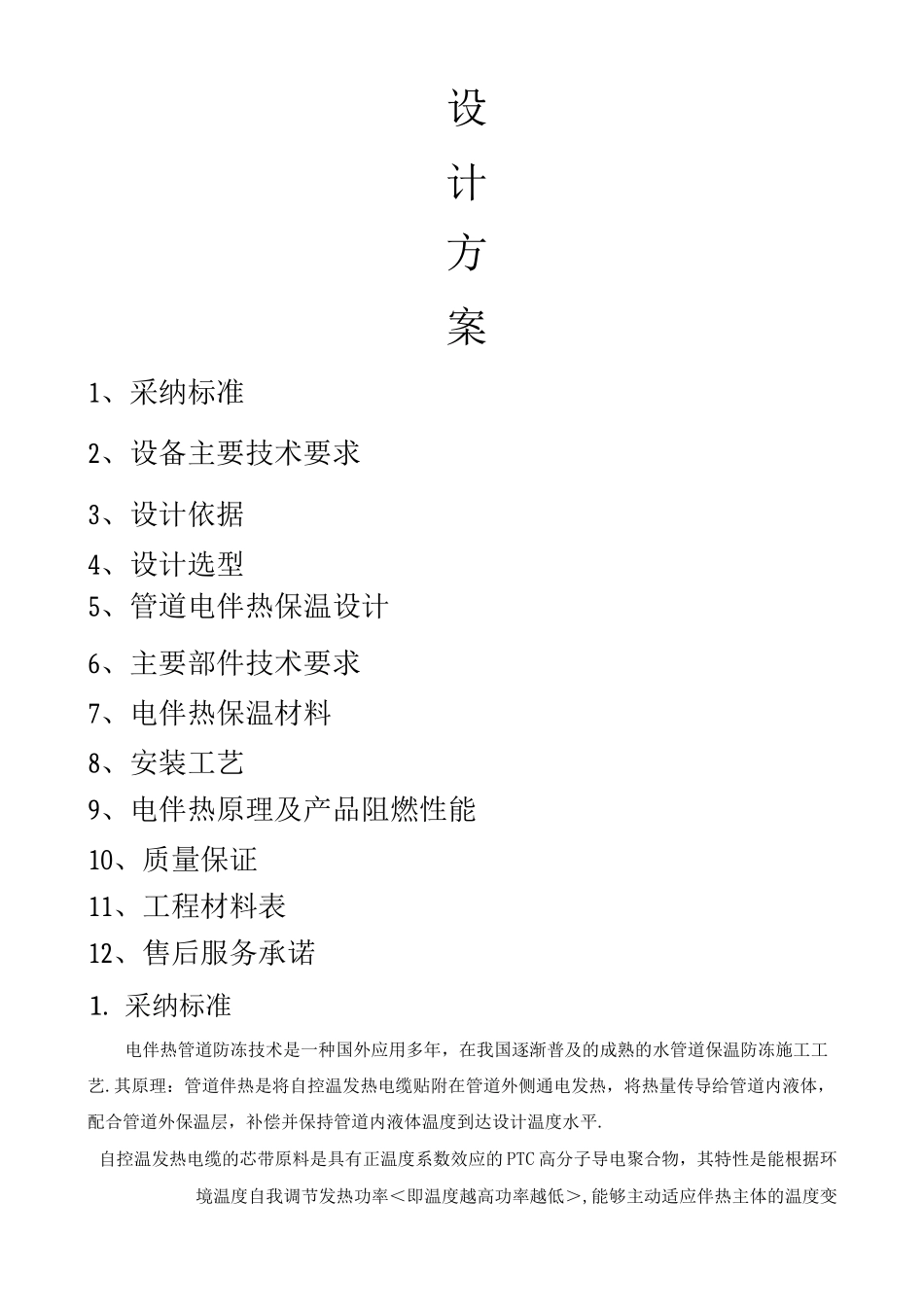

设计方案1、采纳标准2、设备主要技术要求3、设计依据4、设计选型5、管道电伴热保温设计6、主要部件技术要求7、电伴热保温材料8、安装工艺9、电伴热原理及产品阻燃性能10、质量保证11、工程材料表12、售后服务承诺1. 采纳标准电伴热管道防冻技术是一种国外应用多年，在我国逐渐普及的成熟的水管道保温防冻施工工艺.其原理：管道伴热是将自控温发热电缆贴附在管道外侧通电发热，将热量传导给管道内液体，配合管道外保温层，补偿并保持管道内液体温度到达设计温度水平.自控温发热电缆的芯带原料是具有正温度系数效应的 PTC 高分子导电聚合物，其特性是能根据环境温度自我调节发热功率＜即温度越高功率越低＞,能够主动适应伴热主体的温度变化，保持伴热主体稳定地维持在设计温度，并且不会发生过热、烧毁等安全事故.2. 设备主要技术要求海拔高度：< 10 米.应用环境温度：-45C〜+105C要求管道流体维持温度为 4C2、《工业设备及管道绝热工程施工及验收标准》3、《电气装置安装工程施工及验收法律规范》GB50254-964、《管道和设备保温、防结露及电伴热》03S4015、《伴热设备安装》03D705-16、《建筑消防设施设计法律规范》7、《安全防范工程法律规范》8、《消防安全设计法律规范》9、《GB-T 19518.2-24 爆炸性气体环境用电气设备电阻式伴热器 第 2 部分设计、安装和维护指南》4. 设计选型：备注：本次设计采纳 20W/M 电伴热带，具体参数如下.<1>设计标准及法律规范1.项目水平面及立面图2. 管道和设备保温防结露及电伴热设计图集 03S401<91-122 页〉3. 建筑设计防火法律规范 GB 516-264. GB-T 19518.2-24 爆炸性气体环境用电气设备电阻式伴热器 第 2 部分 设计、安装和维护指南.<2>、电伴热带选型及技术参数1、管道现场每根管道长度为在 1 米以内，电伴热带原设计使用长度限制 <最大为 1 米〉,伴热系统电源点采纳就近原则，提供一种电伴热带供参考低温自控温发热电缆：DBR-RZ-JZ-20W-220V.2、电伴热带回路使用电压为 220V±10%3、电伴热带技术参数：型号DBR-RZ-JZ-20W-220V备注工作电压220V发热芯线低温 PTC电缆绝缘材料弹性体鞘皮<外护套〉阻燃弹性体金属屏蔽网金属编织屏蔽最高工作承受温度耐温 85°C最低安装温度-30°C安装弯曲半径》电缆直径的 6 倍线性功率20w/m 10C 时5：管道电伴热保温设...
