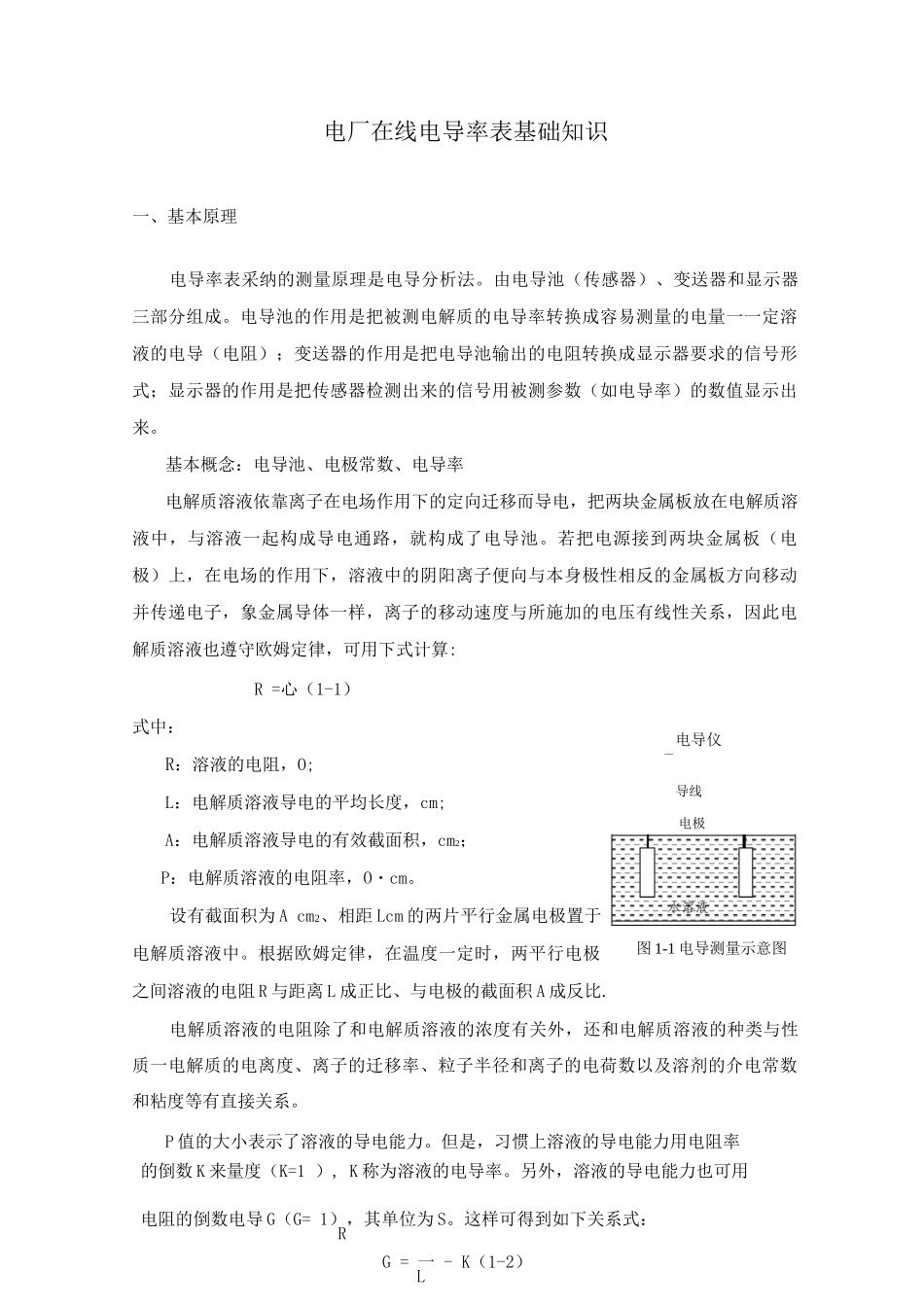

电厂在线电导率表基础知识一、基本原理电导率表采纳的测量原理是电导分析法。由电导池（传感器）、变送器和显示器三部分组成。电导池的作用是把被测电解质的电导率转换成容易测量的电量一一定溶液的电导（电阻）；变送器的作用是把电导池输出的电阻转换成显示器要求的信号形式；显示器的作用是把传感器检测出来的信号用被测参数（如电导率）的数值显示出来。基本概念：电导池、电极常数、电导率电解质溶液依靠离子在电场作用下的定向迁移而导电，把两块金属板放在电解质溶液中，与溶液一起构成导电通路，就构成了电导池。若把电源接到两块金属板（电极）上，在电场的作用下，溶液中的阴阳离子便向与本身极性相反的金属板方向移动并传递电子，象金属导体一样，离子的移动速度与所施加的电压有线性关系，因此电解质溶液也遵守欧姆定律，可用下式计算:R =心（1-1）式中：R：溶液的电阻，O;L：电解质溶液导电的平均长度，cm;A：电解质溶液导电的有效截面积，cm2；P：电解质溶液的电阻率，O・cm。设有截面积为 A cm2、相距 Lcm 的两片平行金属电极置于电解质溶液中。根据欧姆定律，在温度一定时，两平行电极之间溶液的电阻 R 与距离 L 成正比、与电极的截面积 A 成反比.电解质溶液的电阻除了和电解质溶液的浓度有关外，还和电解质溶液的种类与性质一电解质的电离度、离子的迁移率、粒子半径和离子的电荷数以及溶剂的介电常数和粘度等有直接关系。P 值的大小表示了溶液的导电能力。但是，习惯上溶液的导电能力用电阻率的倒数 K 来量度（K=1 ）, K 称为溶液的电导率。另外，溶液的导电能力也可用电阻的倒数电导 G（G= 1），其单位为 S。这样可得到如下关系式：RG = 一 - K（1-2）L电导仪—导线电极图 1-1 电导测量示意图电导电极的构造：电导电极或称电导池，是测量电导的传感元件。常规用的电极一般是两个金属片（或圆筒）用绝缘体固定在支架上。电导电极的常数和温度系数：当电极制成后，对每支电极而言，两个金属片（或圆筒）的面积 A 和距离 L 是不变的，*是一个常数，称为电极常数，用 AK 表示。则式（1-2 ）可改写为：K=K - G（1-3）K 溶液的电导率（比电导），S・cm-i。表 1-1 推举选择的电极常数测量范围，pS/cm推举选用电极的电极常数，cm-1K 200.011 K 20.110 K 2011 K 21010 K 2050假如要直接准确测量电极的面积 A 和距离 L 是很困难的。所以电极常数利用已知浓度的标准氯化钾溶液间接地测...
