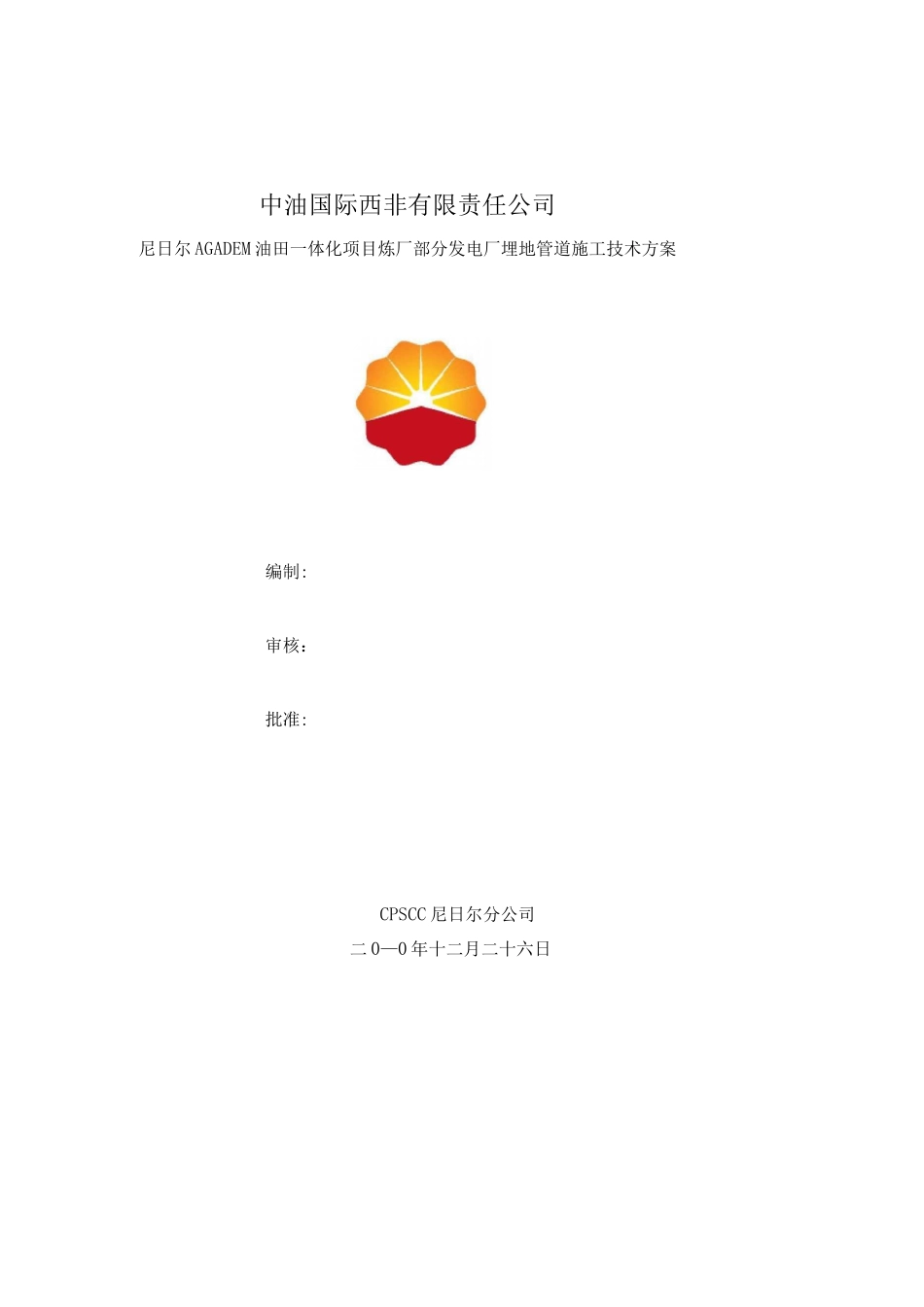

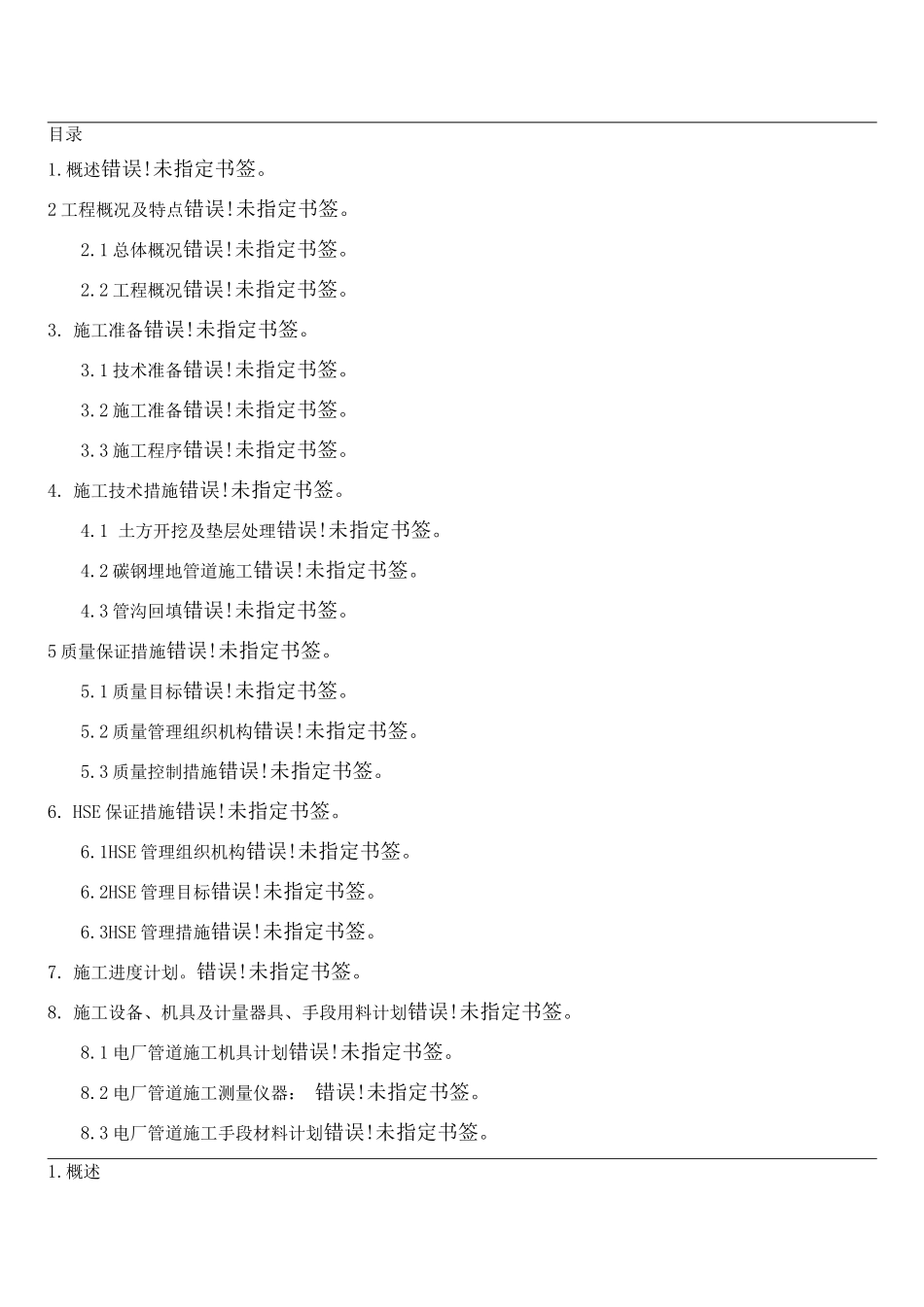

中油国际西非有限责任公司尼日尔 AGADEM 油田一体化项目炼厂部分发电厂埋地管道施工技术方案编制:审核：批准:CPSCC 尼日尔分公司二 0—0 年十二月二十六日目录1.概述错误!未指定书签。2 工程概况及特点错误!未指定书签。2.1 总体概况错误!未指定书签。2.2 工程概况错误!未指定书签。3. 施工准备错误!未指定书签。3.1 技术准备错误!未指定书签。3.2 施工准备错误!未指定书签。3.3 施工程序错误!未指定书签。4. 施工技术措施错误!未指定书签。4.1 土方开挖及垫层处理错误!未指定书签。4.2 碳钢埋地管道施工错误!未指定书签。4.3 管沟回填错误!未指定书签。5 质量保证措施错误!未指定书签。5.1 质量目标错误!未指定书签。5.2 质量管理组织机构错误!未指定书签。5.3 质量控制措施错误!未指定书签。6. HSE 保证措施错误!未指定书签。6.1HSE 管理组织机构错误!未指定书签。6.2HSE 管理目标错误!未指定书签。6.3HSE 管理措施错误!未指定书签。7. 施工进度计划。错误!未指定书签。8. 施工设备、机具及计量器具、手段用料计划错误!未指定书签。8.1 电厂管道施工机具计划错误!未指定书签。8.2 电厂管道施工测量仪器： 错误!未指定书签。8.3 电厂管道施工手段材料计划错误!未指定书签。1.概述本方案适用于尼日尔阿格戴姆油田一体化项目电厂埋地管道的施工，包括管沟开挖、基底处理、 管道焊接、防腐、试压、土方回填等工作内容。编制依据为：设计图纸、项目施工组织设计、相关国家法律规范等。（1）石油化工给排水管道工程施工及验收法律规范 SH3533-23（2）给排水管道工程施工及验收法律规范 GB50268-28（3）工业管道工程施工及验收法律规范（金属管道篇）GB50235-97；（4）工业金属管道工程质量检验评定标准 GB50184-1993；（5）石油化工设备和管道涂料防腐蚀技术法律规范 SHJ3022-99（6）石油化工施工安全技术规程 SH3505-1999；2 工程概况及特点2.1 总体概况尼日尔阿格戴姆油田一体化项目发电厂工程为 2 x 12MW+3 x 75T/H 两机三炉。2.2 工程概况电厂埋地管道包括消防水、生产给水、循环水、排水多种用途管道，承担相应功能。从材质上分 包括无缝钢管、螺旋缝焊接钢管、焊接钢管、铸铁管、HDPE 等多种材质，管径从 DN4 到 DN25 各种 规格，主要工程量见下表：材料名称材质规格型号图纸数 量单位高密度聚乙烯缠绕增强管 B 型HDPEd3SN8520米高密度聚乙烯缠绕增强管 B 型HDPEd3SN1678米排水管球墨...
