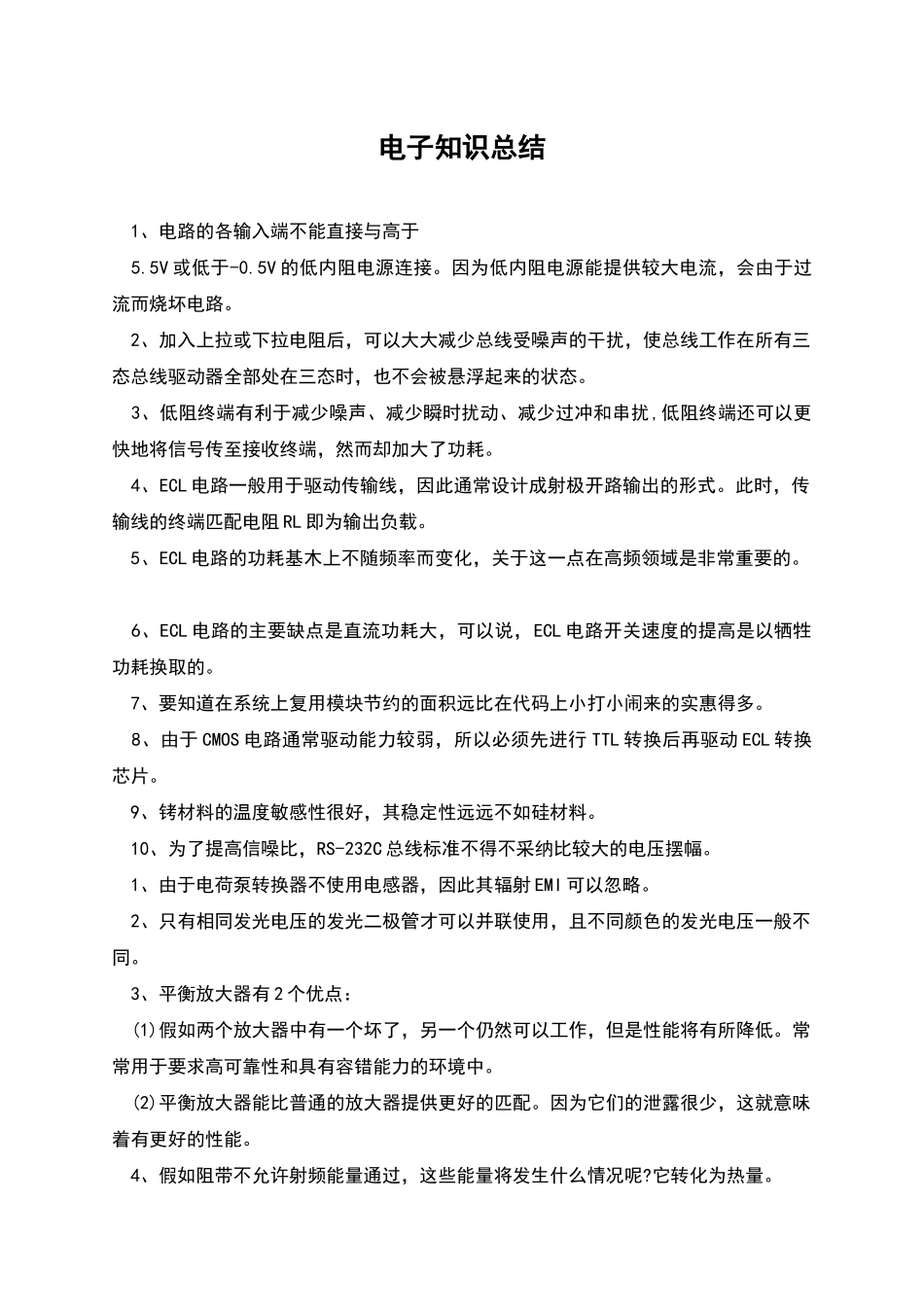

电子知识总结 1、电路的各输入端不能直接与高于 5.5V 或低于-0.5V 的低内阻电源连接。因为低内阻电源能提供较大电流，会由于过流而烧坏电路。 2、加入上拉或下拉电阻后，可以大大减少总线受噪声的干扰，使总线工作在所有三态总线驱动器全部处在三态时，也不会被悬浮起来的状态。 3、低阻终端有利于减少噪声、减少瞬时扰动、减少过冲和串扰,低阻终端还可以更快地将信号传至接收终端，然而却加大了功耗。 4、ECL 电路一般用于驱动传输线，因此通常设计成射极开路输出的形式。此时，传输线的终端匹配电阻 RL 即为输出负载。 5、ECL 电路的功耗基木上不随频率而变化，关于这一点在高频领域是非常重要的。 6、ECL 电路的主要缺点是直流功耗大，可以说，ECL 电路开关速度的提高是以牺牲功耗换取的。 7、要知道在系统上复用模块节约的面积远比在代码上小打小闹来的实惠得多。 8、由于 CMOS 电路通常驱动能力较弱，所以必须先进行 TTL 转换后再驱动 ECL 转换芯片。 9、铐材料的温度敏感性很好，其稳定性远远不如硅材料。 10、为了提高信噪比，RS-232C 总线标准不得不采纳比较大的电压摆幅。 1、由于电荷泵转换器不使用电感器，因此其辐射 EMI 可以忽略。 2、只有相同发光电压的发光二极管才可以并联使用，且不同颜色的发光电压一般不同。 3、平衡放大器有 2 个优点： (1)假如两个放大器中有一个坏了，另一个仍然可以工作，但是性能将有所降低。常常用于要求高可靠性和具有容错能力的环境中。 (2)平衡放大器能比普通的放大器提供更好的匹配。因为它们的泄露很少，这就意味着有更好的性能。 4、假如阻带不允许射频能量通过，这些能量将发生什么情况呢?它转化为热量。 5、所有的振荡器都会是有源器件。 6、无线系统的带宽越宽(即频率范围越大)，在一定时间内所承载的数据就越多，所以数据速率就越高。 7、如今有两种阻抗匹配标准：射频用 50 欧姆和视频用 75 欧姆。 8、阻抗匹配电路有很多种，但是它们的目的相同：将某些射频器件的阻抗变为 50欧姆。 9、“去耦”是指去掉联系，一般去耦电容多用一个容量大的和一个容量小的电容并联在电源正、负极。去耦电容的作用是为了消除各电路因使用同一个电源相互之间产生的影响。 20、与满幅值的输出电压相比，地弹电压 VG_D 通常很小。虽然它不会严重地削弱发送信号，却严重干扰了接收。 1、大多数示波器采纳的探头都是 0pF 的输入电容和 36in 长的接地引线。...
