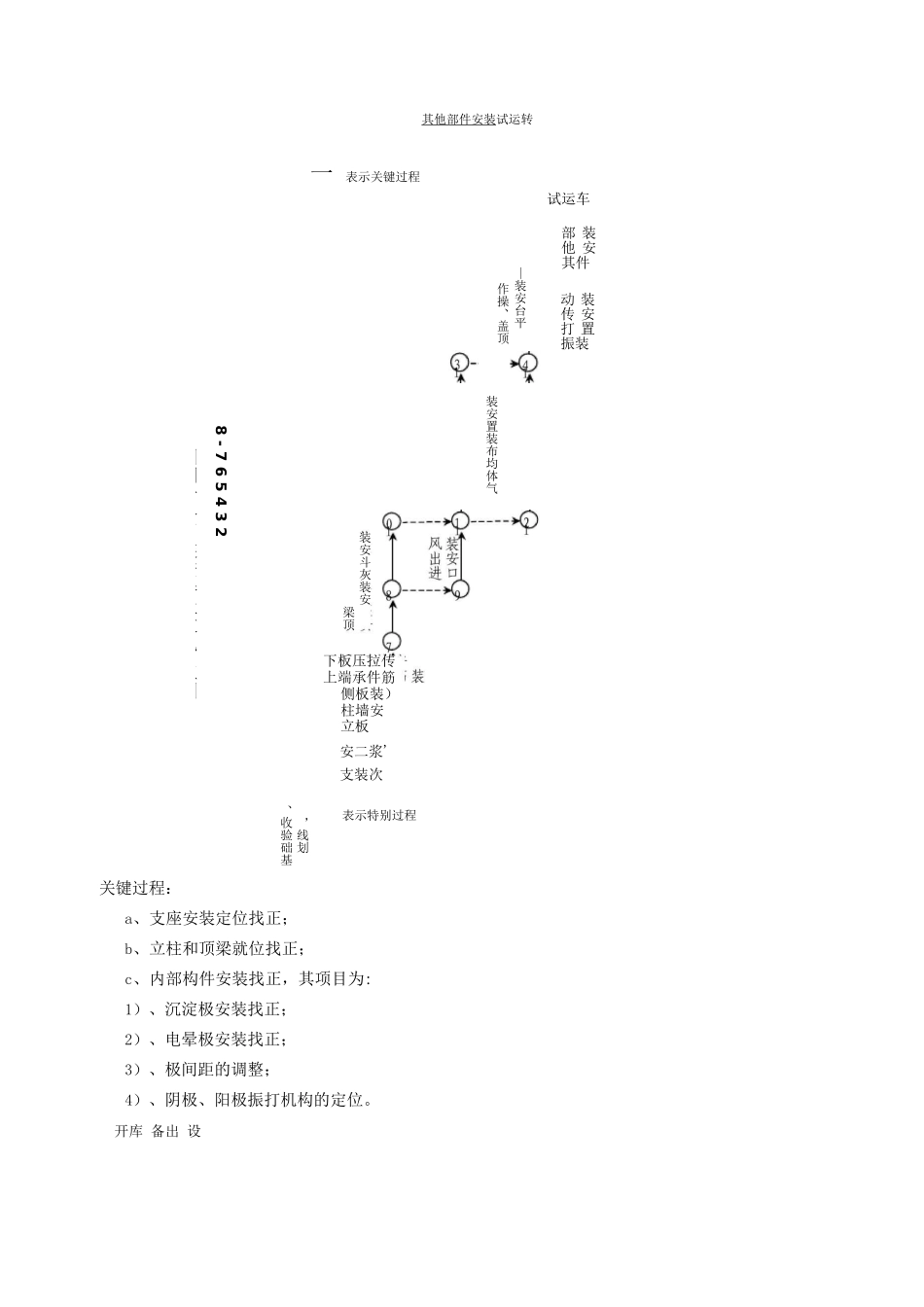

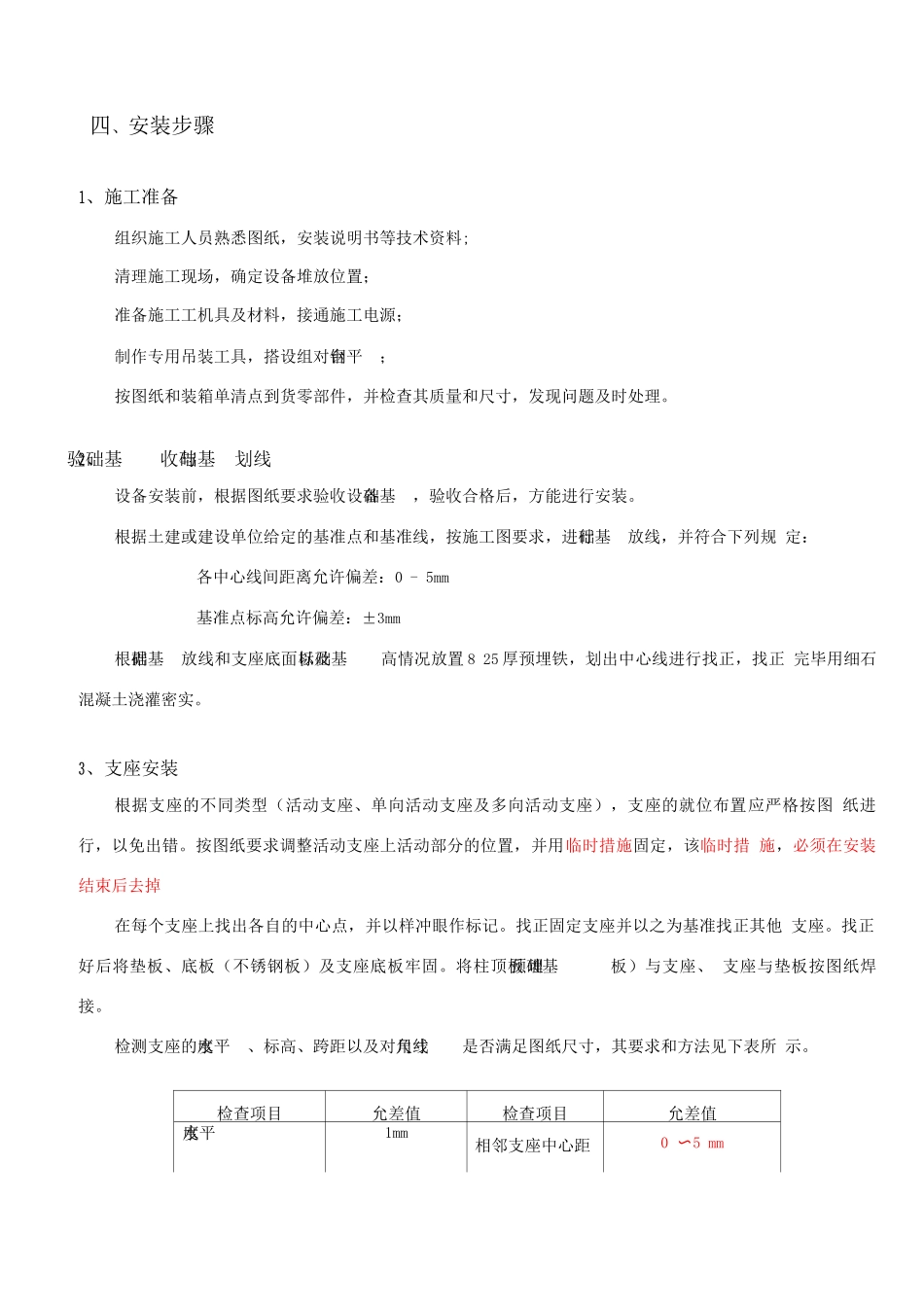

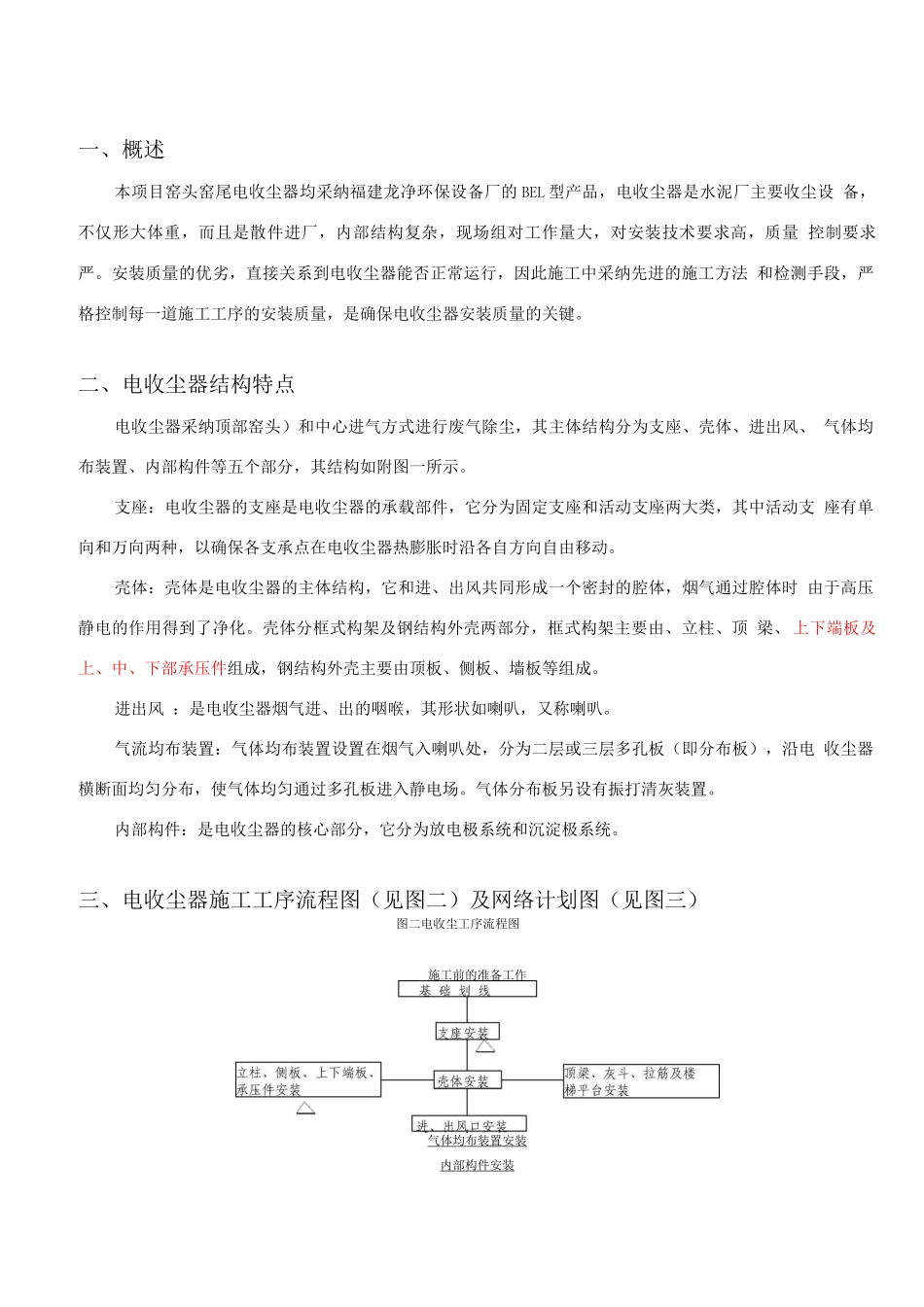

一、概述本项目窑头窑尾电收尘器均采纳福建龙净环保设备厂的 BEL 型产品，电收尘器是水泥厂主要收尘设 备，不仅形大体重，而且是散件进厂，内部结构复杂，现场组对工作量大，对安装技术要求高，质量 控制要求严。安装质量的优劣，直接关系到电收尘器能否正常运行，因此施工中采纳先进的施工方法 和检测手段，严格控制每一道施工工序的安装质量，是确保电收尘器安装质量的关键。二、电收尘器结构特点电收尘器采纳顶部窑头）和中心进气方式进行废气除尘，其主体结构分为支座、壳体、进出风、 气体均布装置、内部构件等五个部分，其结构如附图一所示。支座：电收尘器的支座是电收尘器的承载部件，它分为固定支座和活动支座两大类，其中活动支 座有单向和万向两种，以确保各支承点在电收尘器热膨胀时沿各自方向自由移动。壳体：壳体是电收尘器的主体结构，它和进、出风共同形成一个密封的腔体，烟气通过腔体时 由于高压静电的作用得到了净化。壳体分框式构架及钢结构外壳两部分，框式构架主要由、立柱、顶 梁、 上下端板及上、中、下部承压件组成，钢结构外壳主要由顶板、侧板、墙板等组成。进出风 ：是电收尘器烟气进、出的咽喉，其形状如喇叭，又称喇叭。气流均布装置：气体均布装置设置在烟气入喇叭处，分为二层或三层多孔板（即分布板），沿电 收尘器横断面均匀分布，使气体均匀通过多孔板进入静电场。气体分布板另设有振打清灰装置。内部构件：是电收尘器的核心部分，它分为放电极系统和沉淀极系统。三、电收尘器施工工序流程图（见图二）及网络计划图（见图三）图二电收尘工序流程图施工前的准备工作气体均布装置安装内部构件安装其他部件安装试运转一 表示关键过程表示特别过程关键过程：a、支座安装定位找正；b、立柱和顶梁就位找正；c、内部构件安装找正，其项目为:1）、沉淀极安装找正；2）、电晕极安装找正；3）、极间距的调整；4）、阴极、阳极振打机构的定位。开库 备出 设试运车8 - 7 6 5 4 3 2图划计络网装安器尘收电 三图—装安台平作操、盖顶部 装 他 安 其件动 装 传 安 打 置 振装装安置装布均体气装安件构部内下板压拉传上端承件筋侧板装）柱墙安立板安二浆' 支装次，线划、收验础基装安斗灰装安梁顶四、安装步骤1、施工准备组织施工人员熟悉图纸，安装说明书等技术资料;清理施工现场，确定设备堆放位置；准备施工工机具及材料，接通施工电源；制作专用吊装工具，搭设组对钢平台；按图纸和装箱...
