电梯井定型脚手架施工方案

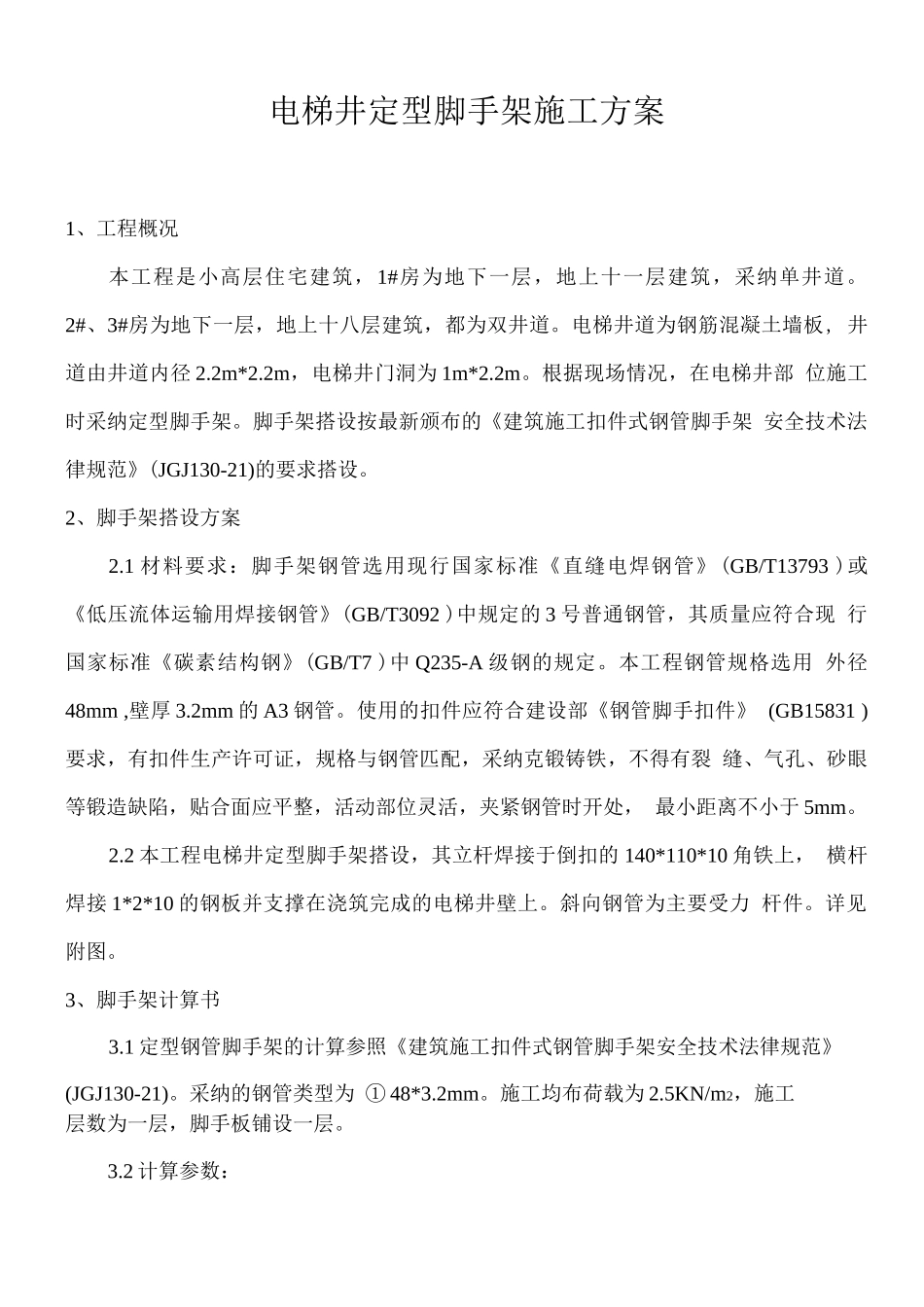

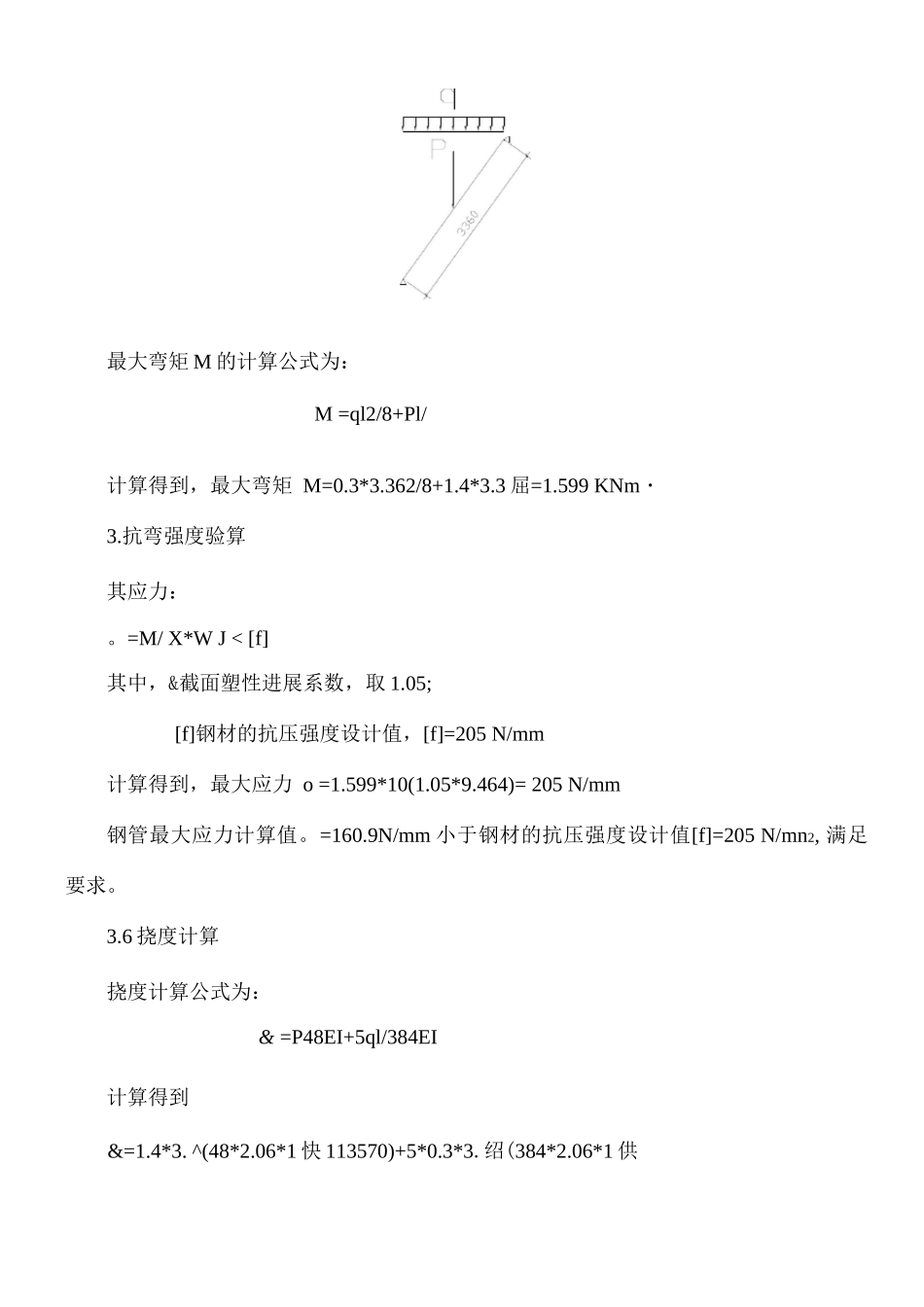

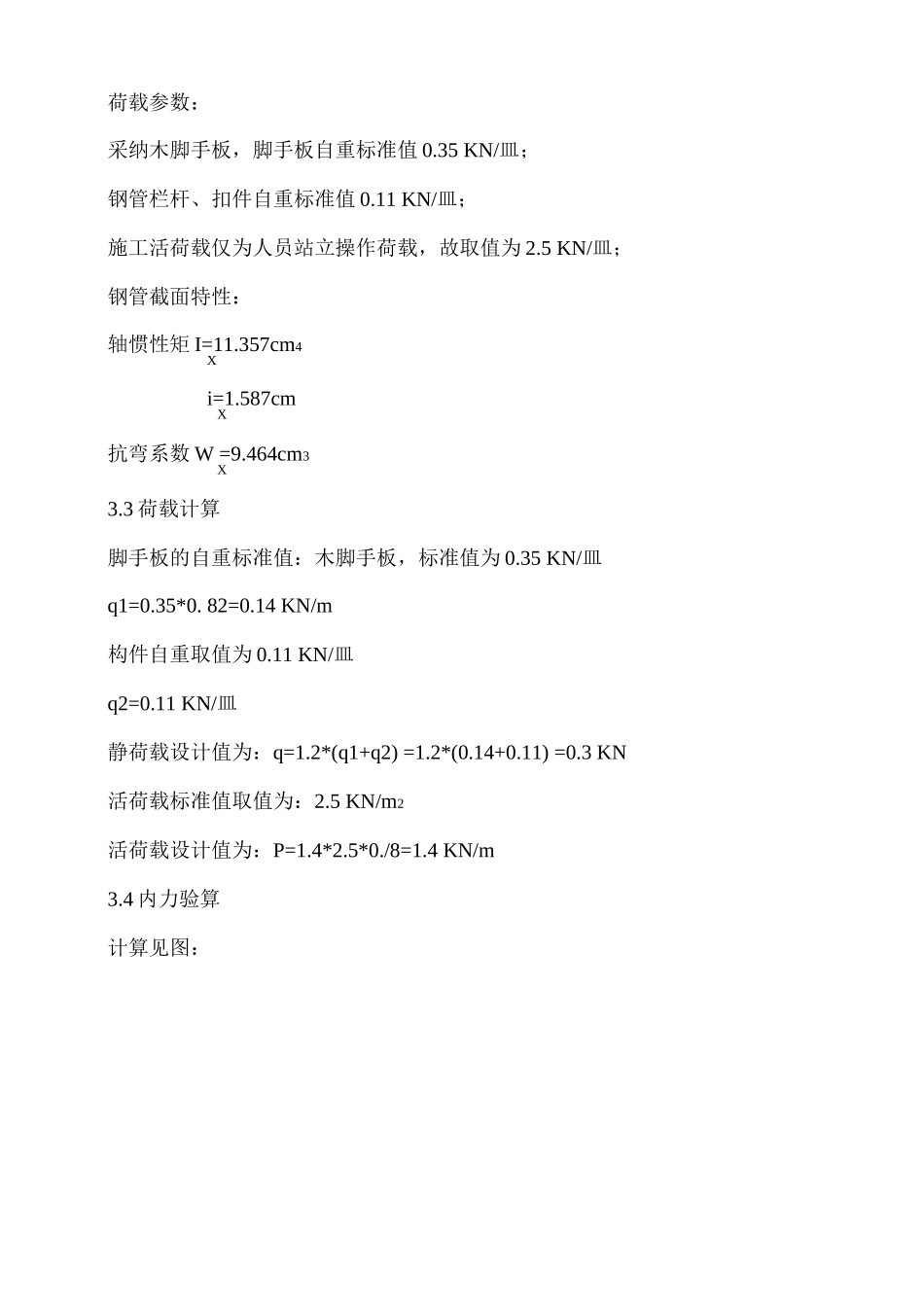

电梯井定型脚手架施工方案1、工程概况本工程是小高层住宅建筑，1#房为地下一层，地上十一层建筑，采纳单井道。 2#、3#房为地下一层，地上十八层建筑，都为双井道。电梯井道为钢筋混凝土墙板, 井道由井道内径 2.2m*2.2m，电梯井门洞为 1m*2.2m。根据现场情况，在电梯井部 位施工时采纳定型脚手架。脚手架搭设按最新颁布的《建筑施工扣件式钢管脚手架 安全技术法律规范》(JGJ130-21)的要求搭设。2、脚手架搭设方案2.1 材料要求：脚手架钢管选用现行国家标准《直缝电焊钢管》 (GB/T13793 )或 《低压流体运输用焊接钢管》(GB/T3092 )中规定的 3 号普通钢管，其质量应符合现 行国家标准《碳素结构钢》(GB/T7 )中 Q235-A 级钢的规定。本工程钢管规格选用 外径48mm ,壁厚 3.2mm 的 A3 钢管。使用的扣件应符合建设部《钢管脚手扣件》 (GB15831 )要求，有扣件生产许可证，规格与钢管匹配，采纳克锻铸铁，不得有裂 缝、气孔、砂眼等锻造缺陷，贴合面应平整，活动部位灵活，夹紧钢管时开处， 最小距离不小于 5mm。2.2 本工程电梯井定型脚手架搭设，其立杆焊接于倒扣的 140*110*10 角铁上， 横杆焊接 1*2*10 的钢板并支撑在浇筑完成的电梯井壁上。斜向钢管为主要受力 杆件。详见附图。3、脚手架计算书3.1 定型钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》 (JGJ130-21)。采纳的钢管类型为 ① 48*3.2mm。施工均布荷载为 2.5KN/m2，施工层数为一层，脚手板铺设一层。3.2 计算参数：荷载参数：采纳木脚手板，脚手板自重标准值 0.35 KN/皿；钢管栏杆、扣件自重标准值 0.11 KN/皿；施工活荷载仅为人员站立操作荷载，故取值为 2.5 KN/皿；钢管截面特性：轴惯性矩 I=11.357cm4Xi=1.587cmX抗弯系数 W =9.464cm3X3.3 荷载计算脚手板的自重标准值：木脚手板，标准值为 0.35 KN/皿q1=0.35*0. 82=0.14 KN/m构件自重取值为 0.11 KN/皿q2=0.11 KN/皿静荷载设计值为：q=1.2*(q1+q2) =1.2*(0.14+0.11) =0.3 KN活荷载标准值取值为：2.5 KN/m2活荷载设计值为：P=1.4*2.5*0./8=1.4 KN/m3.4 内力验算计算见图：最大弯矩 M 的计算公式为：M =ql2/8+Pl/计算得到，最大弯矩 M=0.3*3.362/8+1.4*3.3 屈=1.599 KNm・3.抗弯强度验算其应力：。=M/ X*W J < [f]其中，&截面塑性进展系数，取 1.05;[f]钢材的抗压强度设计值，[f]=205 N/mm计算得到，最大应力 o =1.599*10(1.05*9.464)= 2...
