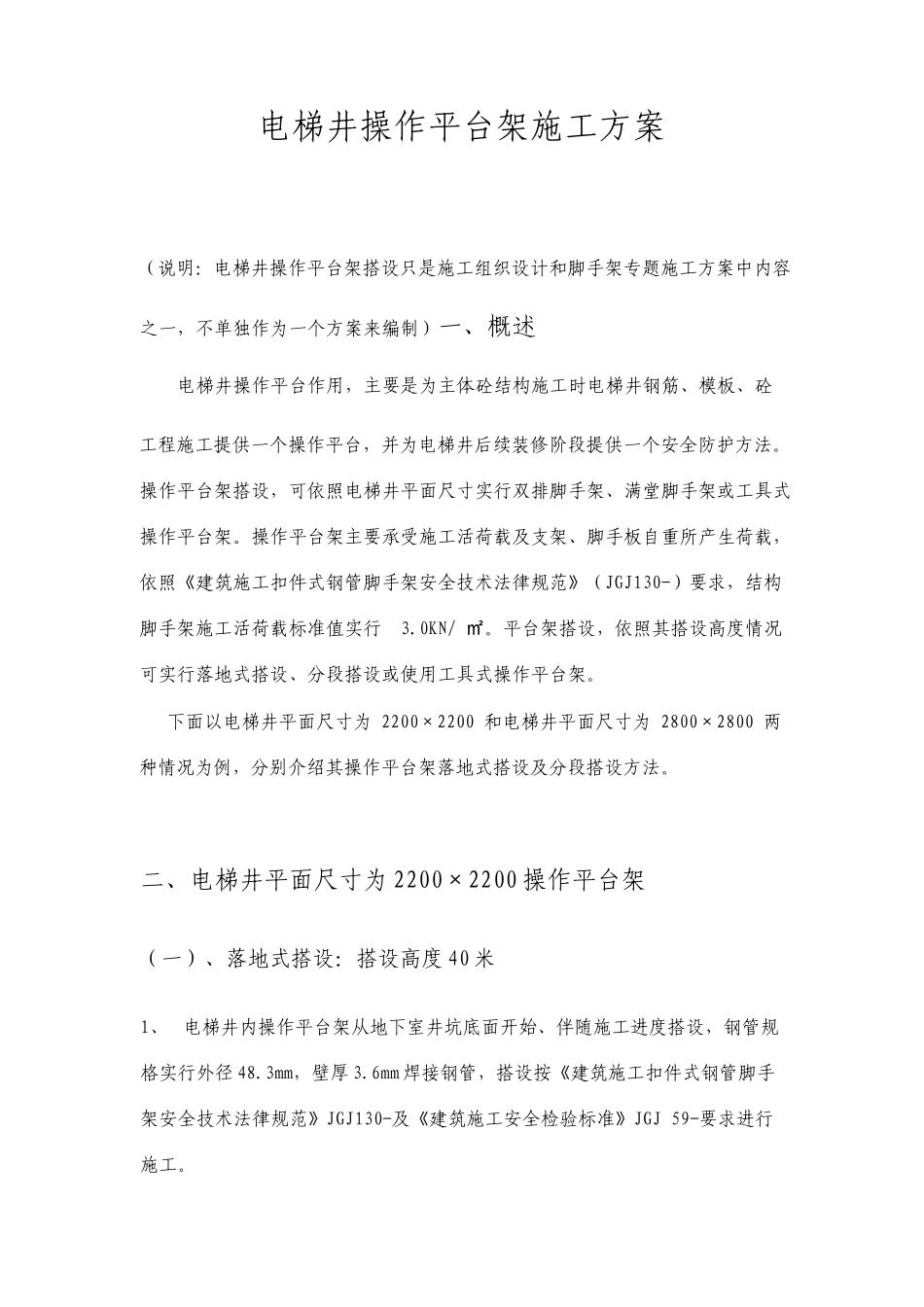

电梯井操作平台架施工方案

电梯井操作平台架施工方案 （说明：电梯井操作平台架搭设只是施工组织设计和脚手架专题施工方案中内容之一，不单独作为一个方案来编制）一、概述 电梯井操作平台作用，主要是为主体砼结构施工时电梯井钢筋、模板、砼工程施工提供一个操作平台，并为电梯井后续装修阶段提供一个安全防护方法。操作平台架搭设，可依照电梯井平面尺寸实行双排脚手架、满堂脚手架或工具式操作平台架。操作平台架主要承受施工活荷载及支架、脚手板自重所产生荷载，依照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-）要求，结构脚手架施工活荷载标准值实行3.0KN/ 。平台架搭设，依照其搭设高度情况㎡可实行落地式搭设、分段搭设或使用工具式操作平台架。 下面以电梯井平面尺寸为 2200×2200 和电梯井平面尺寸为 2800×2800 两种情况为例，分别介绍其操作平台架落地式搭设及分段搭设方法。 二、电梯井平面尺寸为 2200×2200 操作平台架 （一）、落地式搭设：搭设高度 40 米 1、电梯井内操作平台架从地下室井坑底面开始、伴随施工进度搭设，钢管规格实行外径 48.3mm，壁厚 3.6mm 焊接钢管，搭设按《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-及《建筑施工安全检验标准》JGJ 59-要求进行施工。 2、操作平台架搭设尺寸，立杆间距 1.20 米×1.20 米，共 4 根，立杆距离电梯井井壁结构 0.50 米，步距 1.50 米。水平杆设置在立杆内侧，水平杆与立杆实行扣件连接，四边形成“井”字形闭合，水平杆两端距离电梯井井壁结构小于0.15 米。 3、操作层大、小横杆设置，小横杆为 3 根间距 0.6 米，大横杆为 2 根设于小横杆下。 4、纵、横向扫地杆设置，纵向扫地杆应实行直角扣件固定在距立杆底端小于200mm处，横向扫地杆则实行直角扣件固定在紧靠纵向扫地杆下方立杆上。 5、剪刀撑或斜撑设置，平台架外侧四个立面均连续设置竖向剪刀撑或之字型斜撑，斜杆与地面倾角在 45° ～60° 之间；水平剪刀撑按每2 层且小于6 米设置一道。 6、连墙方法，操作平台架经过剪刀撑或斜撑上、下端顶紧四面已经完成拆模砼井壁，以达成架体稳定作用。 7、脚手板及安全网等防护设施设置：施工层应满铺脚手板，脚手板应铺在3根小横杆上，并实行直径3.2镀锌铁丝固定在支承杆件上，㎜满铺脚手板距离四面电梯井井壁小于 0.15米。施工层满铺脚手板下应用安全网双层兜底，施工层以下每隔2 层且小于10 米应用安全平网封闭，并在安全网下一步...
