电梯工程监理细则

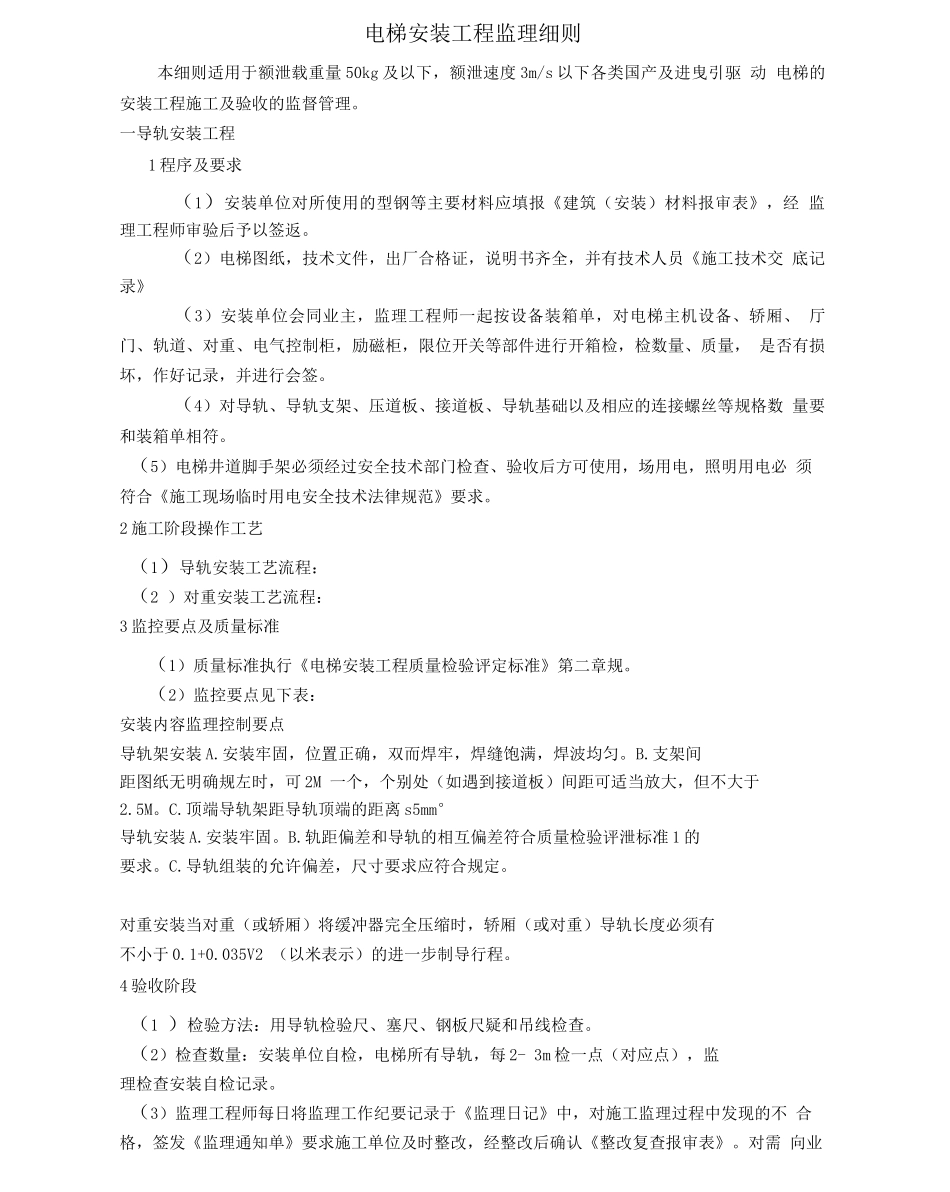

电梯安装工程监理细则本细则适用于额泄载重量 50kg 及以下，额泄速度 3m/s 以下各类国产及进曳引驱 动 电梯的安装工程施工及验收的监督管理。一导轨安装工程1 程序及要求（1）安装单位对所使用的型钢等主要材料应填报《建筑（安装）材料报审表》，经 监理工程师审验后予以签返。（2）电梯图纸，技术文件，出厂合格证，说明书齐全，并有技术人员《施工技术交 底记录》（3）安装单位会同业主，监理工程师一起按设备装箱单，对电梯主机设备、轿厢、 厅门、轨道、对重、电气控制柜，励磁柜，限位开关等部件进行开箱检，检数量、质量， 是否有损坏，作好记录，并进行会签。（4）对导轨、导轨支架、压道板、接道板、导轨基础以及相应的连接螺丝等规格数 量要和装箱单相符。（5）电梯井道脚手架必须经过安全技术部门检查、验收后方可使用，场用电，照明用电必 须符合《施工现场临时用电安全技术法律规范》要求。2 施工阶段操作工艺（1）导轨安装工艺流程：（2 ）对重安装工艺流程：3 监控要点及质量标准（1）质量标准执行《电梯安装工程质量检验评定标准》第二章规。（2）监控要点见下表：安装内容监理控制要点导轨架安装 A.安装牢固，位置正确，双而焊牢，焊缝饱满，焊波均匀。B.支架间距图纸无明确规左时，可 2M 一个，个别处（如遇到接道板）间距可适当放大，但不大于 2.5M。C.顶端导轨架距导轨顶端的距离 s5mm°导轨安装 A.安装牢固。B.轨距偏差和导轨的相互偏差符合质量检验评泄标准 1 的要求。C.导轨组装的允许偏差，尺寸要求应符合规定。对重安装当对重（或轿厢）将缓冲器完全压缩时，轿厢（或对重）导轨长度必须有不小于 0.1+0.035V2 （以米表示）的进一步制导行程。4 验收阶段（1 ）检验方法：用导轨检验尺、塞尺、钢板尺疑和吊线检查。（2）检查数量：安装单位自检，电梯所有导轨，每 2- 3m 检一点（对应点），监理检查安装自检记录。（3）监理工程师每日将监理工作纪要记录于《监理日记》中，对施工监理过程中发现的不 合格，签发《监理通知单》要求施工单位及时整改，经整改后确认《整改复查报审表》。对需 向业主专项说明的事项，报《监理备忘录》二轿厢、层门组装工程1 程序及要求（1）导轨安装找正完毕后，顶层脚手架拆掉，要有足够作业空间。（2）施工照明要满足作业要求，必要时使用手把灯。（3）顶层厅门无堆积物，有足够搬运大型部件的通道。（4）轿厢、厅门零部件应完好无损，数量齐全，规格符合要...
