电气装配技术规范标准

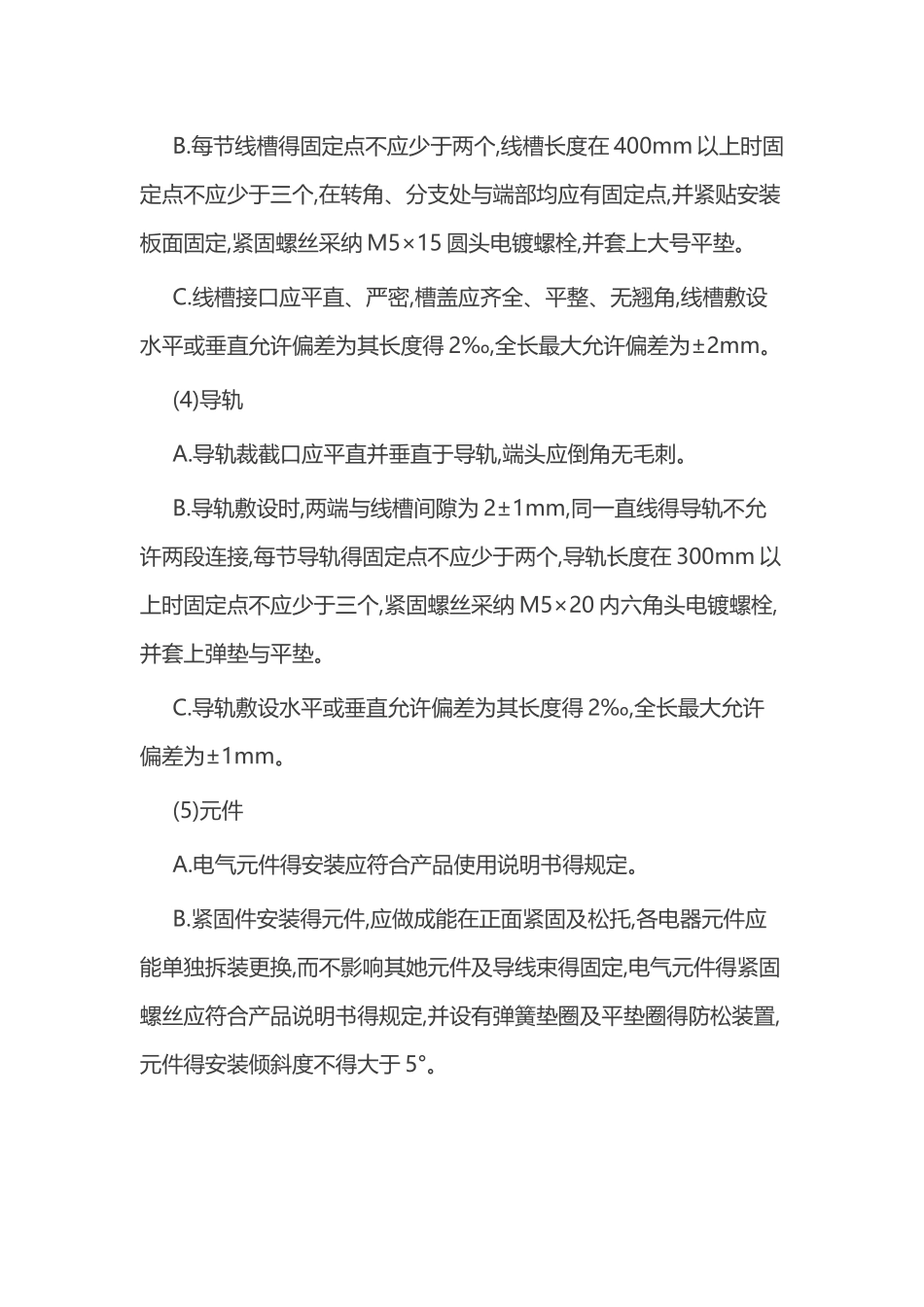

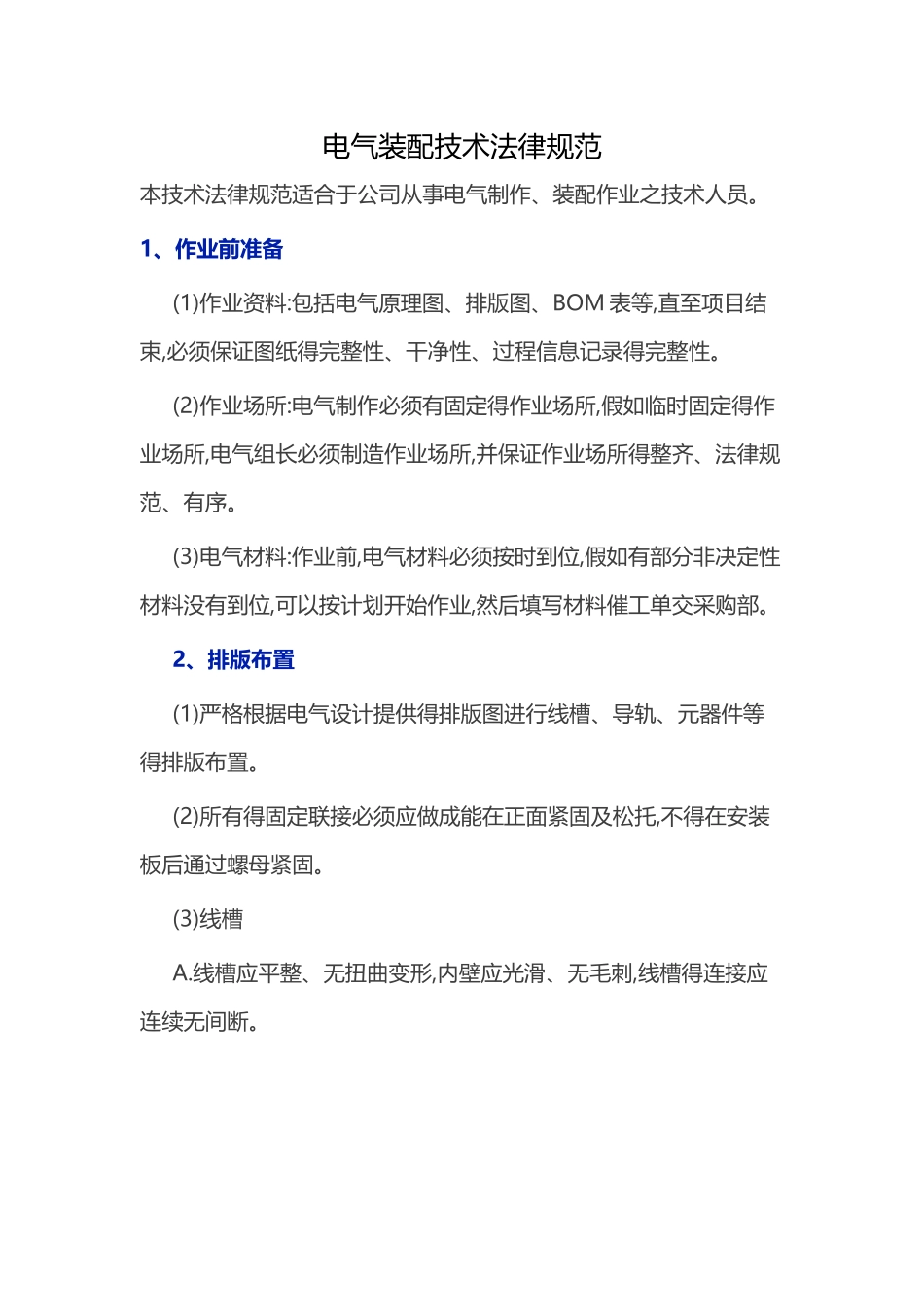

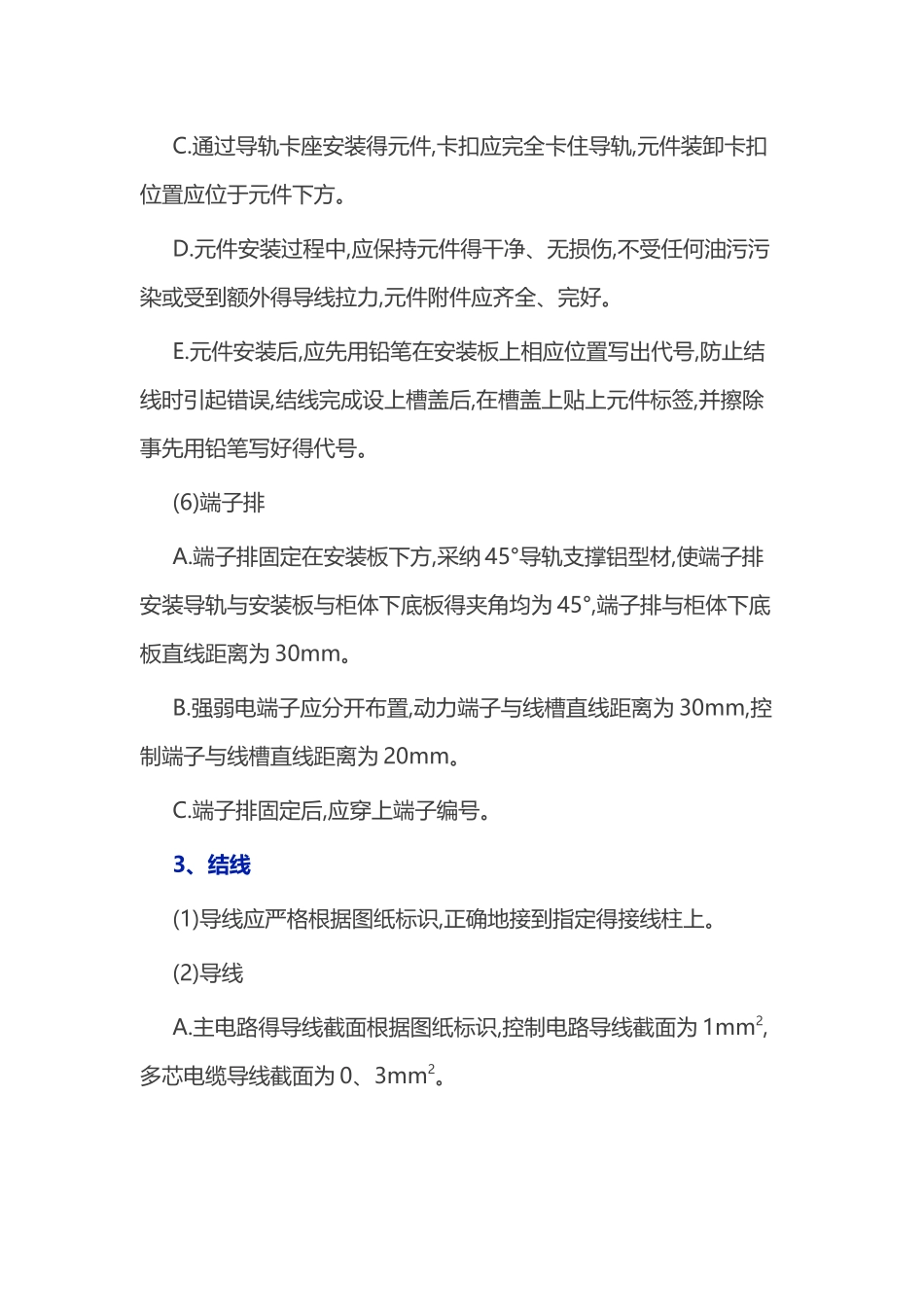

电气装配技术法律规范本技术法律规范适合于公司从事电气制作、装配作业之技术人员。1、作业前准备(1)作业资料:包括电气原理图、排版图、BOM 表等,直至项目结束,必须保证图纸得完整性、干净性、过程信息记录得完整性。(2)作业场所:电气制作必须有固定得作业场所,假如临时固定得作业场所,电气组长必须制造作业场所,并保证作业场所得整齐、法律规范、有序。(3)电气材料:作业前,电气材料必须按时到位,假如有部分非决定性材料没有到位,可以按计划开始作业,然后填写材料催工单交采购部。2、排版布置(1)严格根据电气设计提供得排版图进行线槽、导轨、元器件等得排版布置。(2)所有得固定联接必须应做成能在正面紧固及松托,不得在安装板后通过螺母紧固。(3)线槽A.线槽应平整、无扭曲变形,内壁应光滑、无毛刺,线槽得连接应连续无间断。B.每节线槽得固定点不应少于两个,线槽长度在 400mm 以上时固定点不应少于三个,在转角、分支处与端部均应有固定点,并紧贴安装板面固定,紧固螺丝采纳 M5×15 圆头电镀螺栓,并套上大号平垫。C.线槽接口应平直、严密,槽盖应齐全、平整、无翘角,线槽敷设水平或垂直允许偏差为其长度得 2‰,全长最大允许偏差为±2mm。(4)导轨A.导轨裁截口应平直并垂直于导轨,端头应倒角无毛刺。B.导轨敷设时,两端与线槽间隙为 2±1mm,同一直线得导轨不允许两段连接,每节导轨得固定点不应少于两个,导轨长度在 300mm 以上时固定点不应少于三个,紧固螺丝采纳 M5×20 内六角头电镀螺栓,并套上弹垫与平垫。C.导轨敷设水平或垂直允许偏差为其长度得 2‰,全长最大允许偏差为±1mm。(5)元件A.电气元件得安装应符合产品使用说明书得规定。B.紧固件安装得元件,应做成能在正面紧固及松托,各电器元件应能单独拆装更换,而不影响其她元件及导线束得固定,电气元件得紧固螺丝应符合产品说明书得规定,并设有弹簧垫圈及平垫圈得防松装置,元件得安装倾斜度不得大于 5°。C.通过导轨卡座安装得元件,卡扣应完全卡住导轨,元件装卸卡扣位置应位于元件下方。D.元件安装过程中,应保持元件得干净、无损伤,不受任何油污污染或受到额外得导线拉力,元件附件应齐全、完好。E.元件安装后,应先用铅笔在安装板上相应位置写出代号,防止结线时引起错误,结线完成设上槽盖后,在槽盖上贴上元件标签,并擦除事先用铅笔写好得代号。(6)端子排A.端子排固定在安装板下方,采纳 45°导轨支撑铝型材,使端子排安装导轨与安装板与柜体下底板得夹角均为 45°,端子排与柜体下底板直线距...
