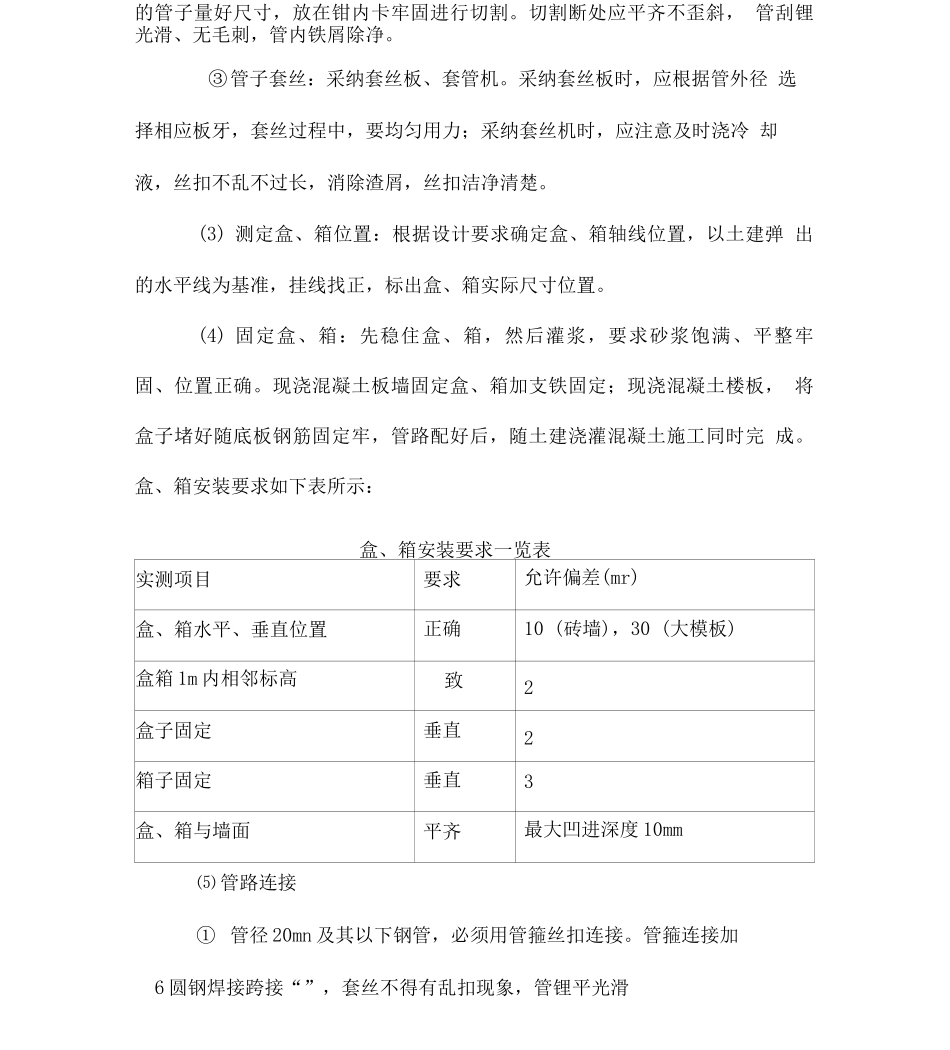

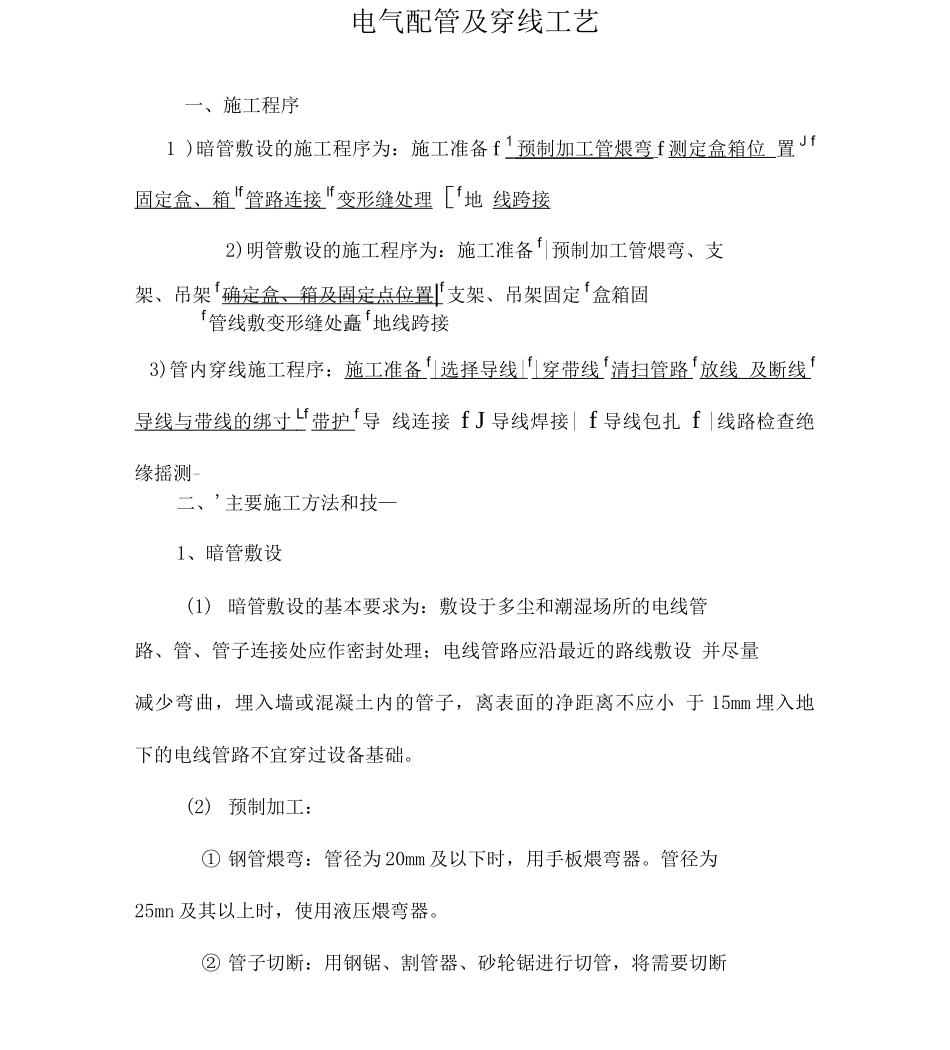

电气配管及穿线工艺一、施工程序1 )暗管敷设的施工程序为：施工准备 f 1 预制加工管煨弯 f 测定盒箱位 置 J f固定盒、箱 If管路连接 If变形缝处理［f地 线跨接2)明管敷设的施工程序为：施工准备 f|预制加工管煨弯、支架、吊架 f确定盒、箱及固定点位置 | f支架、吊架固定 f盒箱固f管线敷变形缝处矗 f地线跨接3)管内穿线施工程序：施工准备 f| 选择导线 | f| 穿带线 f 清扫管路 f 放线 及断线 f导线与带线的绑寸 L f 带护 f 导 线连接 f J 导线焊接| f 导线包扎 f |线路检查绝缘摇测-二、'主要施工方法和技—1、暗管敷设(1) 暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管、管子连接处应作密封处理；电线管路应沿最近的路线敷设 并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小 于 15mm 埋入地 下的电线管路不宜穿过设备基础。(2) 预制加工：① 钢管煨弯：管径为 20mm 及以下时，用手板煨弯器。管径为25mn 及其以上时，使用液压煨弯器。② 管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳内卡牢固进行切割。切割断处应平齐不歪斜， 管刮锂光滑、无毛刺，管内铁屑除净。③管子套丝：采纳套丝板、套管机。采纳套丝板时，应根据管外径 选择相应板牙，套丝过程中，要均匀用力；采纳套丝机时，应注意及时浇冷 却液，丝扣不乱不过长，消除渣屑，丝扣洁净清楚。(3) 测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹 出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。(4) 固定盒、箱：先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢 固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定；现浇混凝土楼板， 将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完 成。盒、箱安装要求如下表所示：盒、箱安装要求一览表实测项目要求允许偏差(mr)盒、箱水平、垂直位置正确10 (砖墙)，30 (大模板)盒箱 1m 内相邻标高致2盒子固定垂直2箱子固定垂直3盒、箱与墙面平齐最大凹进深度 10mm⑸ 管路连接① 管径 20mn 及其以下钢管，必须用管箍丝扣连接。管箍连接加6 圆钢焊接跨接“”，套丝不得有乱扣现象，管锂平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于 2扣；管径 25mm 及其以上钢管，可采纳管箍连接或套管焊接，套管长度应为连接管径的 1.5-3 倍，连接管的对处应在套...
