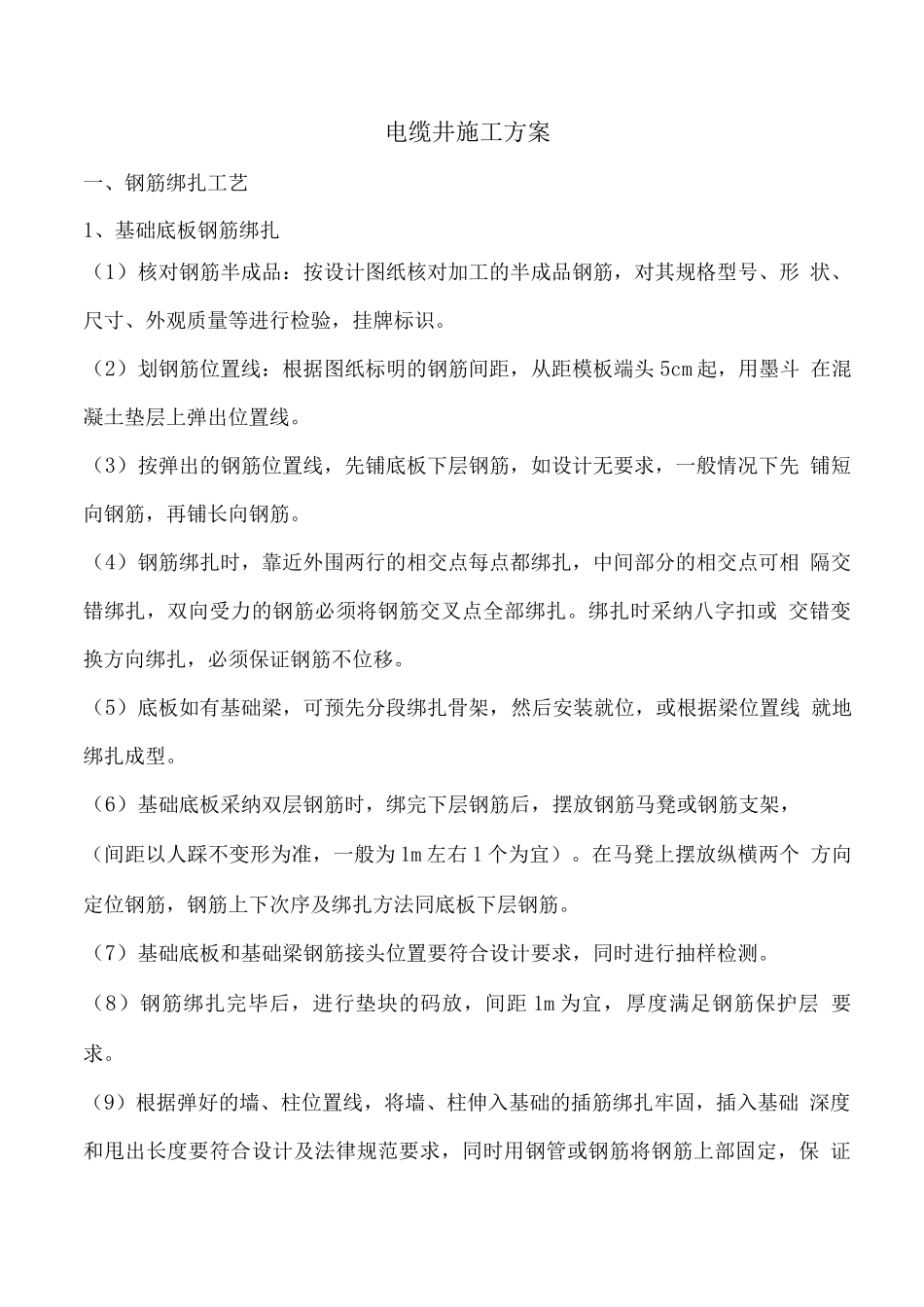

电缆井施工方案

电缆井施工方案一、钢筋绑扎工艺1、基础底板钢筋绑扎（1）核对钢筋半成品：按设计图纸核对加工的半成品钢筋，对其规格型号、形 状、尺寸、外观质量等进行检验，挂牌标识。（2）划钢筋位置线：根据图纸标明的钢筋间距，从距模板端头 5cm 起，用墨斗 在混凝土垫层上弹出位置线。（3）按弹出的钢筋位置线，先铺底板下层钢筋，如设计无要求，一般情况下先 铺短向钢筋，再铺长向钢筋。（4）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相 隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。绑扎时采纳八字扣或 交错变换方向绑扎，必须保证钢筋不位移。（5）底板如有基础梁，可预先分段绑扎骨架，然后安装就位，或根据梁位置线 就地绑扎成型。（6）基础底板采纳双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架，（间距以人踩不变形为准，一般为 1m 左右 1 个为宜）。在马凳上摆放纵横两个 方向定位钢筋，钢筋上下次序及绑扎方法同底板下层钢筋。（7）基础底板和基础梁钢筋接头位置要符合设计要求，同时进行抽样检测。（8）钢筋绑扎完毕后，进行垫块的码放，间距 1m 为宜，厚度满足钢筋保护层 要求。（9）根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，插入基础 深度和甩出长度要符合设计及法律规范要求，同时用钢管或钢筋将钢筋上部固定，保 证甩筋位置准确，垂直，不歪斜、倾倒、变位。2、墙钢筋绑扎(1)将预埋的插筋清理洁净(若有)，按 1:6 调整其保护层厚度符合法律规范要求。 先绑 2〜4 根竖筋，并画好横筋分挡标志，然后在下部及齐胸处绑两根横筋定位， 并画好竖筋分档标志。一般情况横筋在外，竖筋在里，所以先绑竖筋后绑横筋， 横竖筋的间距及位置应符合设计要求。(2)墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，竖筋搭接范围内，水 平筋不少于三道。横竖筋搭接长度和搭接位置，符合设计图纸和施工法律规范要求。(3)双排钢筋之间应绑间距支撑和拉筋，以固定钢筋间距和保护层厚度。支撑 或拉筋可用 66 和 68 钢筋制作，间距 6mm 左右，用以保证双排钢筋之间的距 离。(4)在墙筋的外侧应绑扎或安装垫块，以保证钢筋保护层厚度。(5)为保证预留洞标高位置正确，在洞竖筋上画出标高线。预留洞要按 设计要求绑扎过梁钢筋，锚入墙内长度要符合设计及法律规范要求。(6)各连接点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。(7)配合其他工程安装预埋管件、预留洞等...
