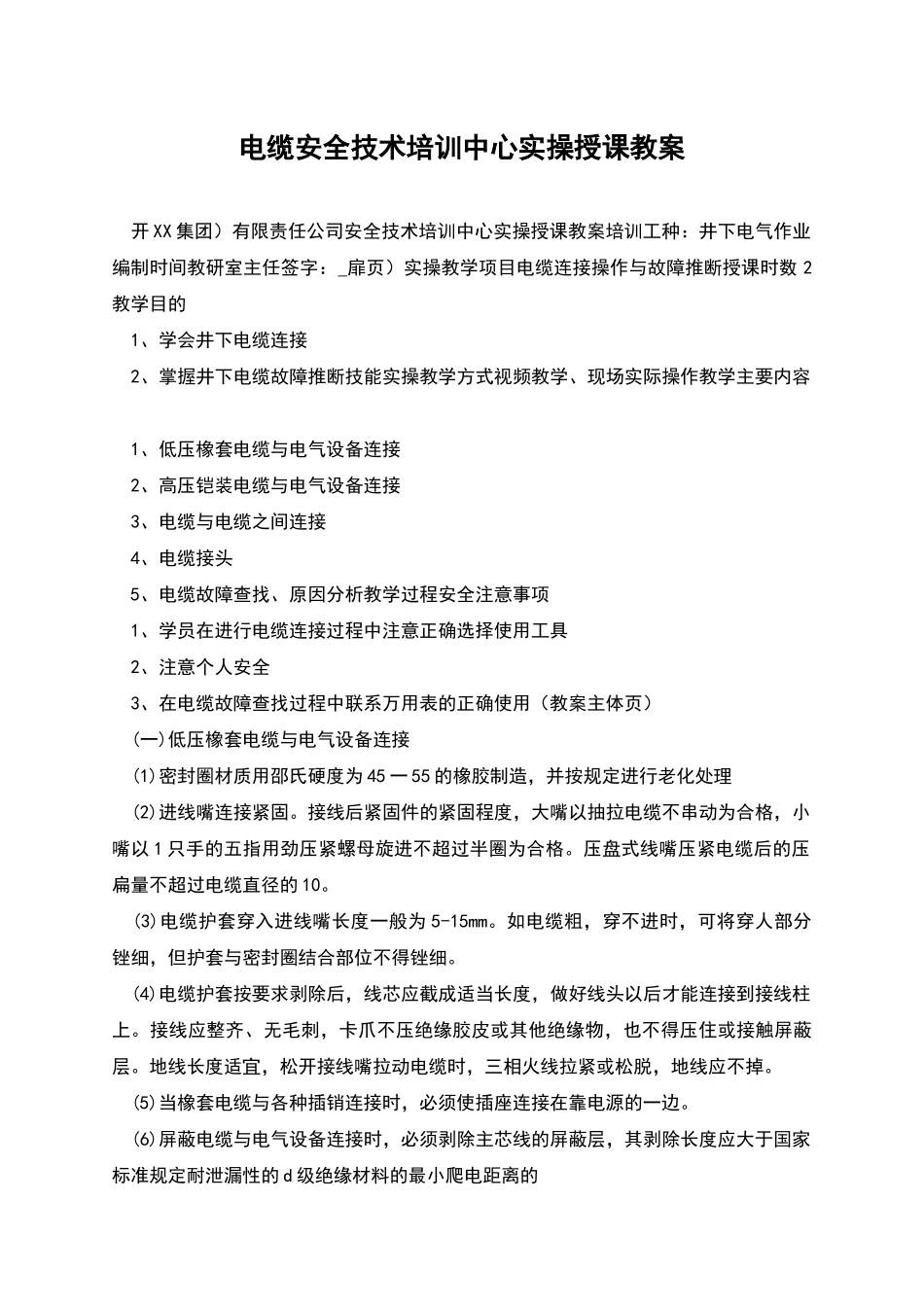

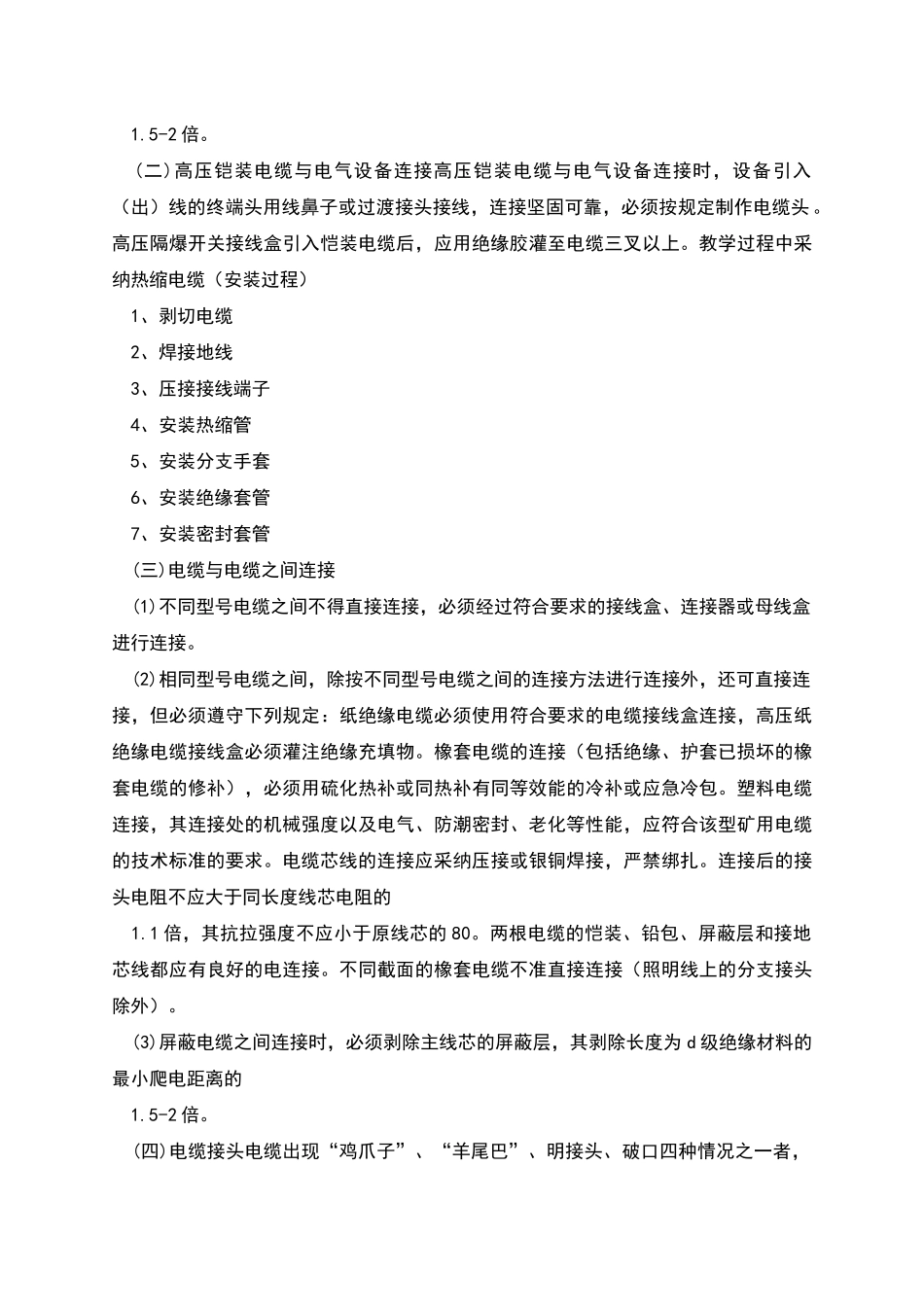

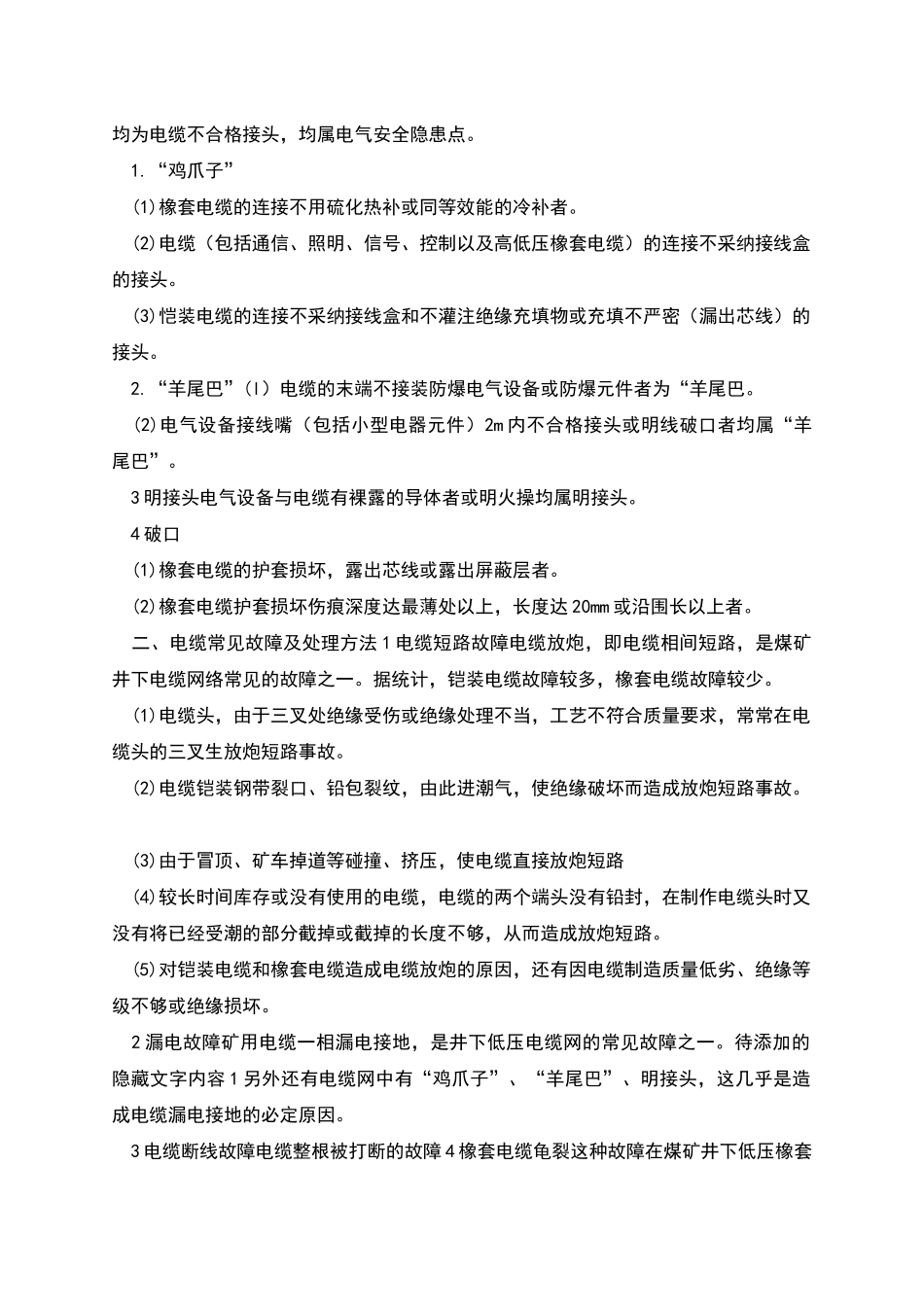

电缆安全技术培训中心实操授课教案 开 XX 集团）有限责任公司安全技术培训中心实操授课教案培训工种：井下电气作业编制时间教研室主任签字：_扉页）实操教学项目电缆连接操作与故障推断授课时数 2教学目的 1、学会井下电缆连接 2、掌握井下电缆故障推断技能实操教学方式视频教学、现场实际操作教学主要内容 1、低压橡套电缆与电气设备连接 2、高压铠装电缆与电气设备连接 3、电缆与电缆之间连接 4、电缆接头 5、电缆故障查找、原因分析教学过程安全注意事项 1、学员在进行电缆连接过程中注意正确选择使用工具 2、注意个人安全 3、在电缆故障查找过程中联系万用表的正确使用（教案主体页） (一)低压橡套电缆与电气设备连接 (1)密封圈材质用邵氏硬度为 45 一 55 的橡胶制造，并按规定进行老化处理 (2)进线嘴连接紧固。接线后紧固件的紧固程度，大嘴以抽拉电缆不串动为合格，小嘴以 1 只手的五指用劲压紧螺母旋进不超过半圈为合格。压盘式线嘴压紧电缆后的压扁量不超过电缆直径的 10。 (3)电缆护套穿入进线嘴长度一般为 5-15mm。如电缆粗，穿不进时，可将穿人部分锉细，但护套与密封圈结合部位不得锉细。 (4)电缆护套按要求剥除后，线芯应截成适当长度，做好线头以后才能连接到接线柱上。接线应整齐、无毛刺，卡爪不压绝缘胶皮或其他绝缘物，也不得压住或接触屏蔽层。地线长度适宜，松开接线嘴拉动电缆时，三相火线拉紧或松脱，地线应不掉。 (5)当橡套电缆与各种插销连接时，必须使插座连接在靠电源的一边。 (6)屏蔽电缆与电气设备连接时，必须剥除主芯线的屏蔽层，其剥除长度应大于国家标准规定耐泄漏性的 d 级绝缘材料的最小爬电距离的 1.5-2 倍。 (二)高压铠装电缆与电气设备连接高压铠装电缆与电气设备连接时，设备引入（出）线的终端头用线鼻子或过渡接头接线，连接坚固可靠，必须按规定制作电缆头 。高压隔爆开关接线盒引入恺装电缆后，应用绝缘胶灌至电缆三叉以上。教学过程中采纳热缩电缆（安装过程） 1、剥切电缆 2、焊接地线 3、压接接线端子 4、安装热缩管 5、安装分支手套 6、安装绝缘套管 7、安装密封套管 (三)电缆与电缆之间连接 (1)不同型号电缆之间不得直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。 (2)相同型号电缆之间，除按不同型号电缆之间的连接方法进行连接外，还可直接连接，但必须遵守下列规定：纸绝缘电缆必须使用符合要求的电缆接线盒连接，高压纸绝缘电缆...
