电缆沟工程监理实施细则

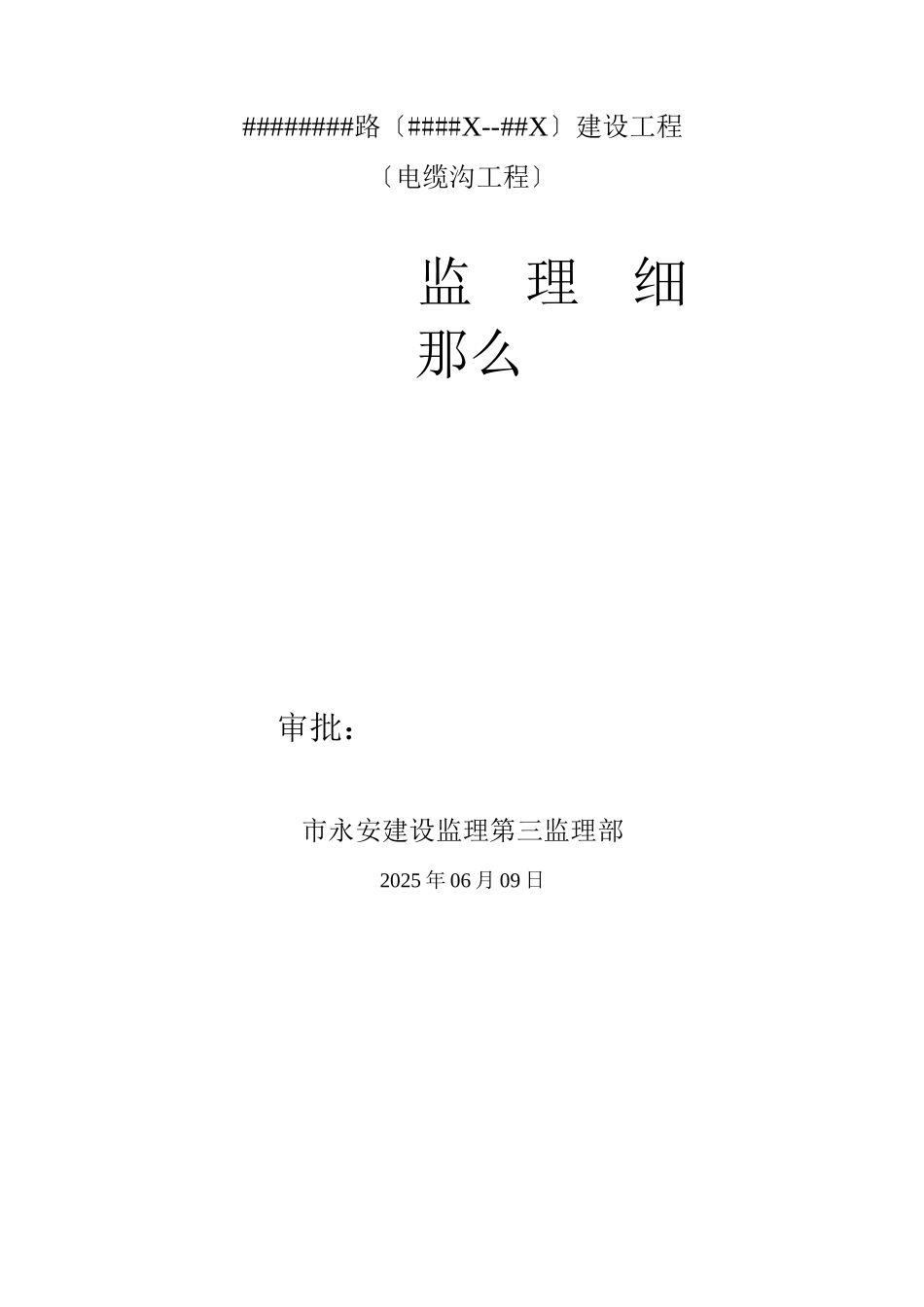

########路〔####X--##X〕建设工程〔电缆沟工程〕监 理 细 那么审批：市永安建设监理第三监理部2025 年 06 月 09 日一、工程概况二、专业工程容与主要特点三、监理目标四、监理依据五、主要施工工艺流程六、监理工作的控制要点七、监理工作主要方法与措施一、工程概况：1、工程项目名称：######建设工程2、工程地点：########X3、建设单位:######4、监理单位：############5、施工单位：##############X8、工程容简介：######## 路〔####X 一############〕建设工程，西起 ########，东至 ######X，道路设计长度 569.378 米。根据电力需求全线布置电力管道。二、专业工程容与主要特点：电力管沟工程：根据电缆入地要求，结合周边环境，全线设计电力电缆埋管。电力埋管位于 道路南侧，电力埋管管中距道路红线 0.7 米，电力电缆埋管采纳 15 根① 15 0 玻 璃钢夹砂管。电缆小型直通井做法见 07SD101-8-17,电缆小型三通井做法见 07SD101-8-42，电缆小型四通电缆井做法见 07SD101-8-58，电力电缆井净深 H=1.9 米。车行道下的检查井井盖采纳球墨铸铁双层井盖，承载能力满足 GB/T23858-29《检查井盖》D4 等级要求，人行道和绿化带下的检查井井盖 选用聚乙烯高强符合双层井盖，承载能力满足 GB/T23858-29《检查井盖》C250 〔人行道〕和 B125〔绿化带〕等级要求。过路预留管采纳 15 根① 150 或 6 根① 150 玻璃钢夹砂管。预埋过路管敷设至 对面道路红线外 1 米处，终点做检查井，电缆沟预留井参照 07SD101-8 P20。局 部过路预留仅预留管道至道路施工围线，终点临时封堵，不做检查井。本工程所有外露金属构配件与管件均要求做良好接地，接地电阻要求 R<4 欧，电缆管全线设 1 根-40*4 镀锌扁钢作为水平接地〔最小覆土 1 米〕。每个电 缆井底打一根 L50*5*25mm 的镀锌角钢做垂直接地体，要求与水平接地可靠连 接。接地做法详见《接地装置安装》〔03D501-4〕，所有外露铁件做热镀锌处理， 所有焊缝除渣后刷两道防锈漆，两道灰色调和漆。三、监理目标：实行切实有效措施，以期实现施工与监理合同确定的工程进度、质量、安全 目标。质量合格，安全事故为零，进度满足合同要求。以质量预控为重点，突出关键项目，遵循“预防为主、动态管理、跟踪监控 的方法，对工程项目施工全过程实施质量控制，切实保证工程质量。四、监理依据：1、《中华人民国建筑法》2、《中华人民国招标投标法》3、《中华人民...
