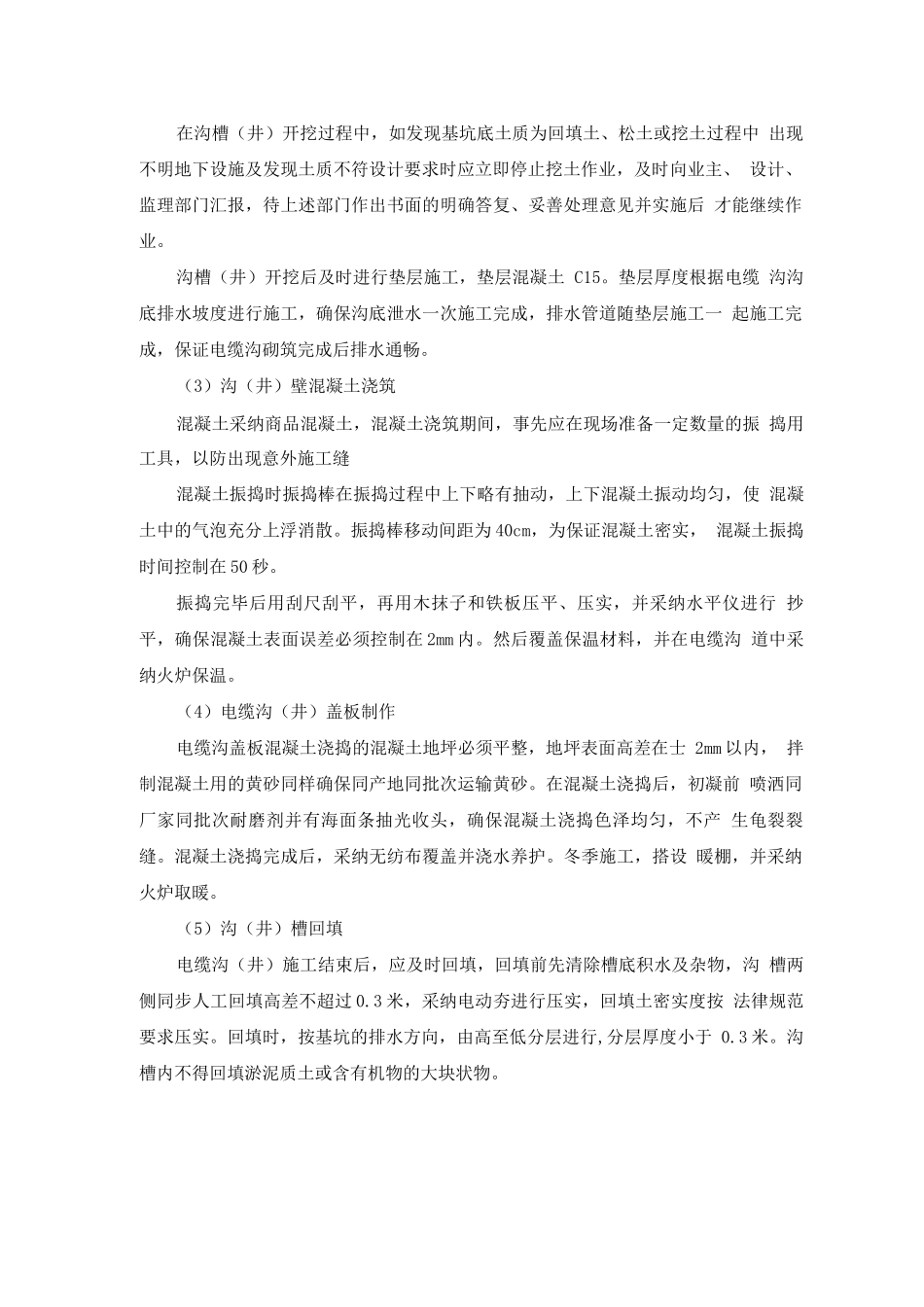

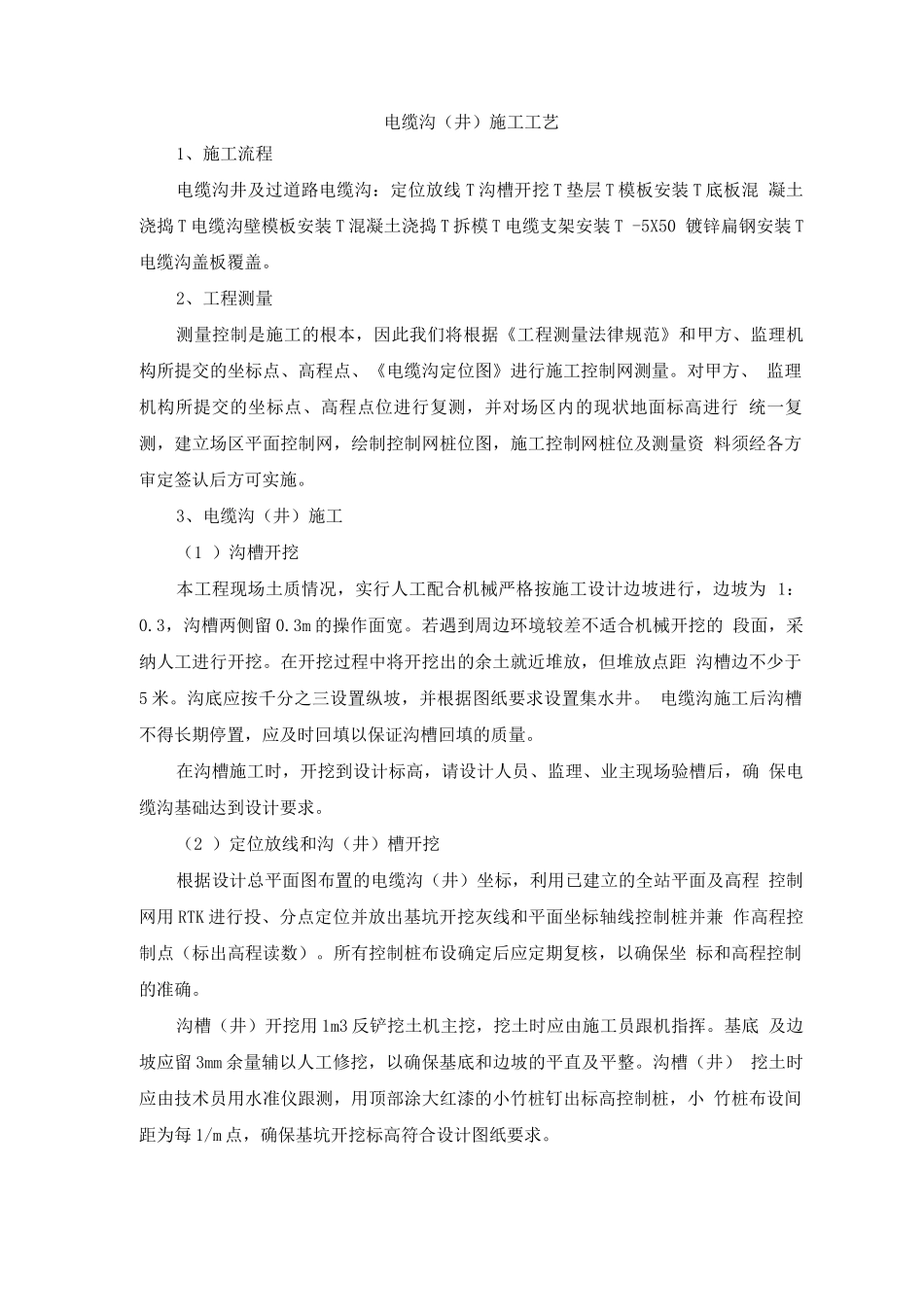

电缆沟（井）施工工艺1、施工流程电缆沟井及过道路电缆沟：定位放线 T 沟槽开挖 T 垫层 T 模板安装 T 底板混 凝土浇捣 T 电缆沟壁模板安装 T 混凝土浇捣 T 拆模 T 电缆支架安装 T -5X50 镀锌扁钢安装 T电缆沟盖板覆盖。2、工程测量测量控制是施工的根本，因此我们将根据《工程测量法律规范》和甲方、监理机 构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量。对甲方、 监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行 统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资 料须经各方审定签认后方可实施。3、电缆沟（井）施工（1 ）沟槽开挖本工程现场土质情况，实行人工配合机械严格按施工设计边坡进行，边坡为 1： 0.3，沟槽两侧留 0.3m 的操作面宽。若遇到周边环境较差不适合机械开挖的 段面，采纳人工进行开挖。在开挖过程中将开挖出的余土就近堆放，但堆放点距 沟槽边不少于5 米。沟底应按千分之三设置纵坡，并根据图纸要求设置集水井。 电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。在沟槽施工时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确 保电缆沟基础达到设计要求。（2 ）定位放线和沟（井）槽开挖根据设计总平面图布置的电缆沟（井）坐标，利用已建立的全站平面及高程 控制网用 RTK 进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼 作高程控制点（标出高程读数）。所有控制桩布设确定后应定期复核，以确保坐 标和高程控制的准确。沟槽（井）开挖用 1m3 反铲挖土机主挖，挖土时应由施工员跟机指挥。基底 及边坡应留 3mm 余量辅以人工修挖，以确保基底和边坡的平直及平整。沟槽（井） 挖土时应由技术员用水准仪跟测，用顶部涂大红漆的小竹桩钉出标高控制桩，小 竹桩布设间距为每 1/m 点，确保基坑开挖标高符合设计图纸要求。在沟槽（井）开挖过程中，如发现基坑底土质为回填土、松土或挖土过程中 出现不明地下设施及发现土质不符设计要求时应立即停止挖土作业，及时向业主、 设计、监理部门汇报，待上述部门作出书面的明确答复、妥善处理意见并实施后 才能继续作业。沟槽（井）开挖后及时进行垫层施工，垫层混凝土 C15。垫层厚度根据电缆 沟沟底排水坡度进行施工，确保沟底泄水一次施工完成，排水管道随垫层施工一 起施工完成，保证电缆沟砌筑完成后排水通畅。（3）沟...
