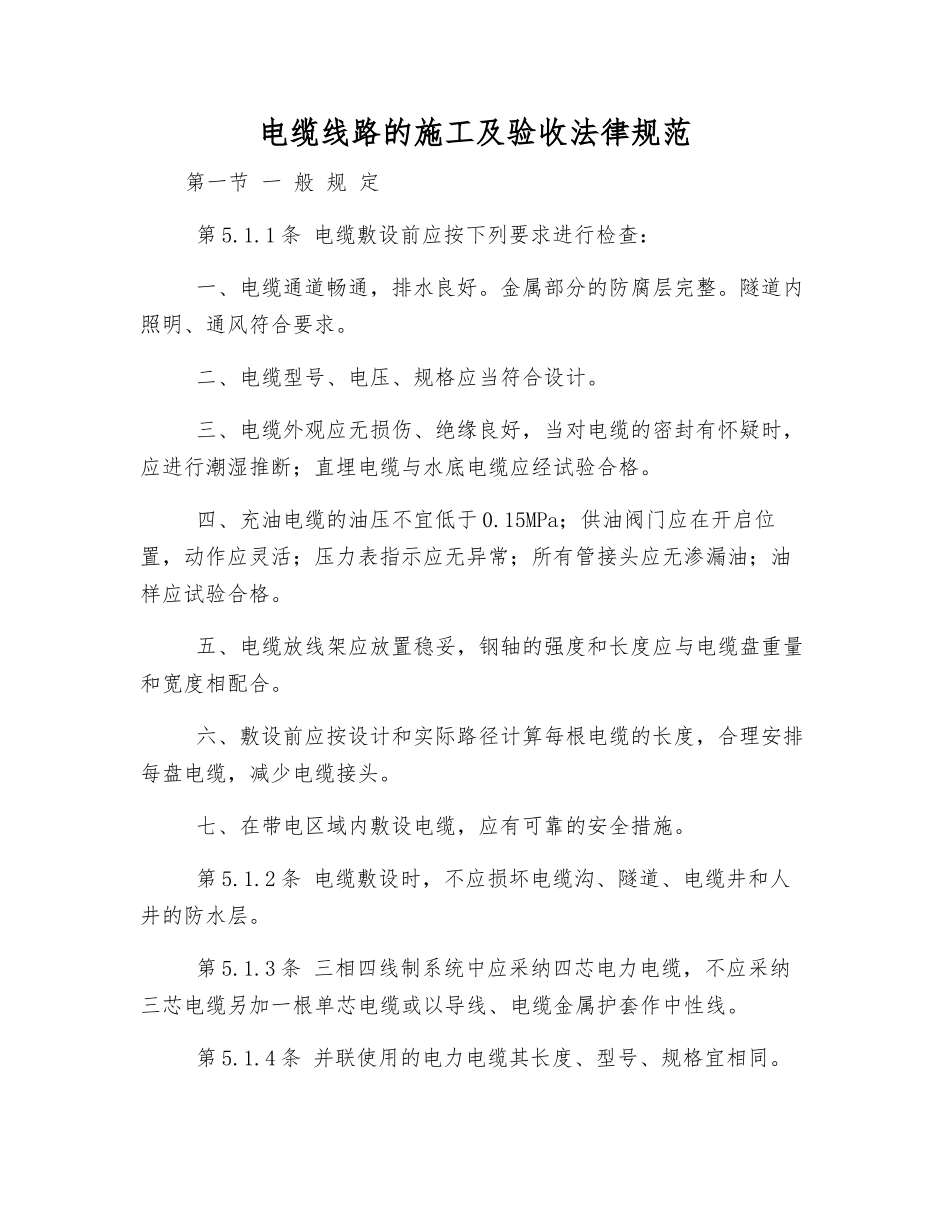

电缆线路的施工及验收规范

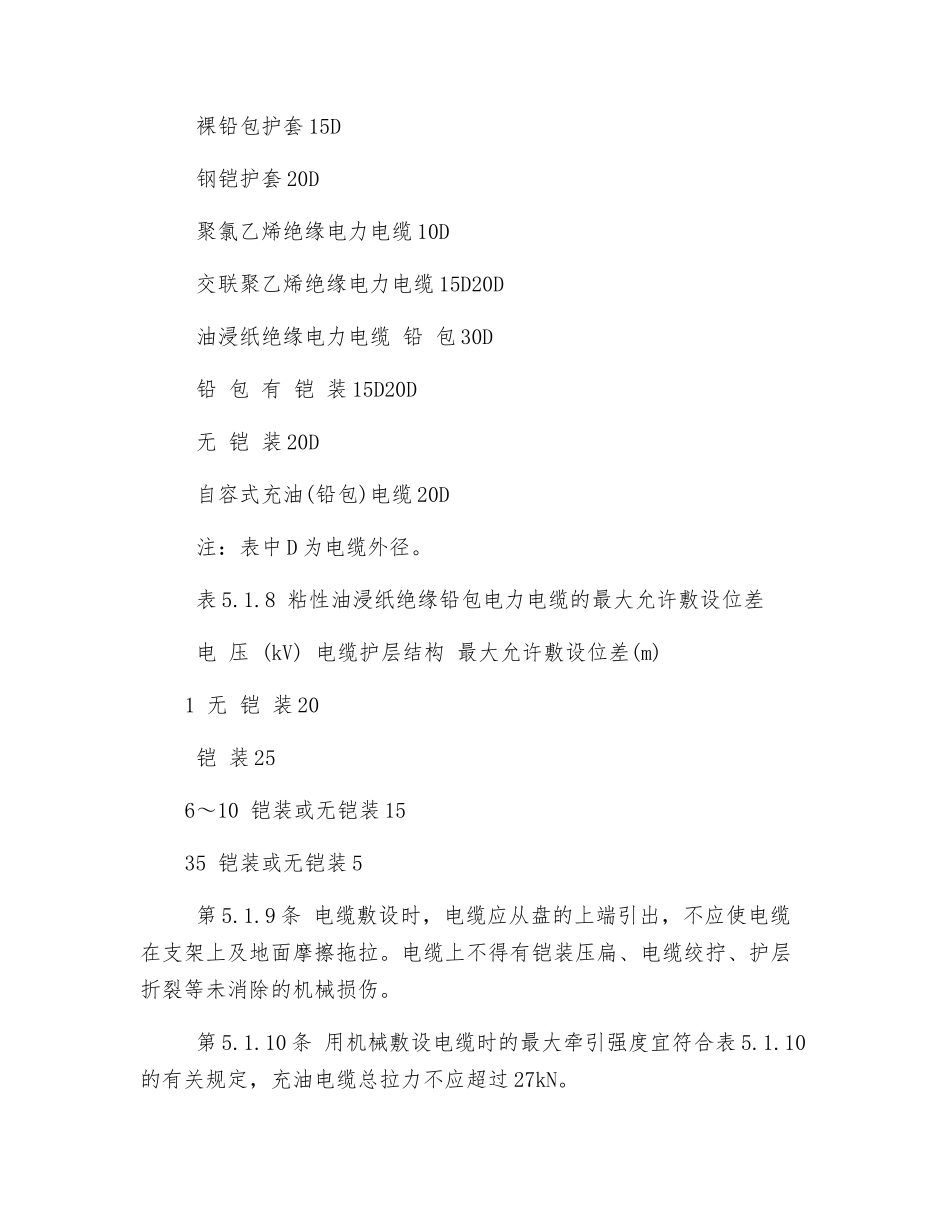

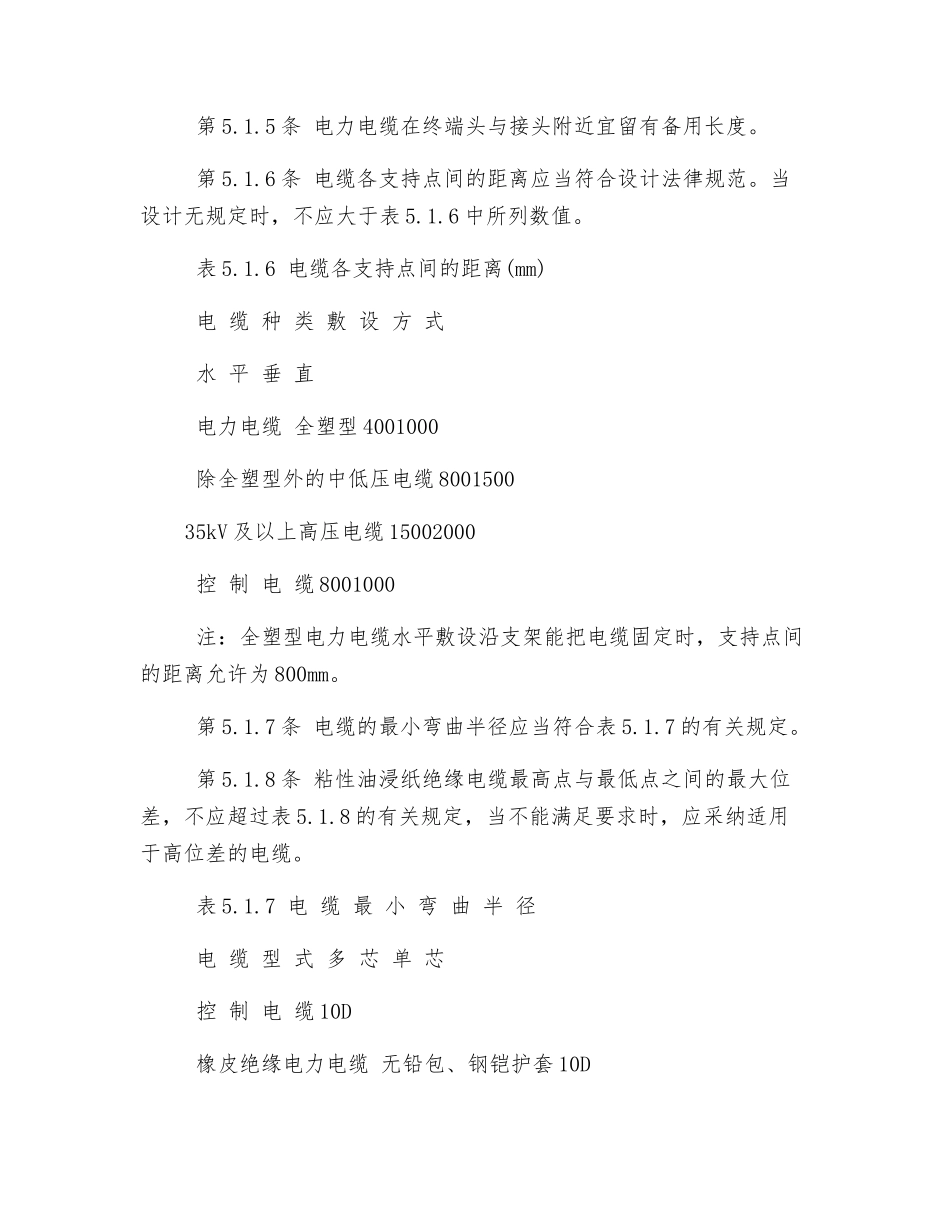

电缆线路的施工及验收法律规范第一节 一 般 规 定 第 5.1.1 条 电缆敷设前应按下列要求进行检查： 一、电缆通道畅通，排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 二、电缆型号、电压、规格应当符合设计。 三、电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿推断；直埋电缆与水底电缆应经试验合格。 四、充油电缆的油压不宜低于 0.15MPa；供油阀门应在开启位置，动作应灵活；压力表指示应无异常；所有管接头应无渗漏油；油样应试验合格。 五、电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。 六、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。 七、在带电区域内敷设电缆，应有可靠的安全措施。 第 5.1.2 条 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。 第 5.1.3 条 三相四线制系统中应采纳四芯电力电缆，不应采纳三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。 第 5.1.4 条 并联使用的电力电缆其长度、型号、规格宜相同。 第 5.1.5 条 电力电缆在终端头与接头附近宜留有备用长度。 第 5.1.6 条 电缆各支持点间的距离应当符合设计法律规范。当设计无规定时，不应大于表 5.1.6 中所列数值。 表 5.1.6 电缆各支持点间的距离(mm) 电 缆 种 类 敷 设 方 式 水 平 垂 直 电力电缆 全塑型 4001000 除全塑型外的中低压电缆 800150035kV 及以上高压电缆 15002000 控 制 电 缆 8001000 注：全塑型电力电缆水平敷设沿支架能把电缆固定时，支持点间的距离允许为 800mm。 第 5.1.7 条 电缆的最小弯曲半径应当符合表 5.1.7 的有关规定。 第 5.1.8 条 粘性油浸纸绝缘电缆最高点与最低点之间的最大位差，不应超过表 5.1.8 的有关规定，当不能满足要求时，应采纳适用于高位差的电缆。 表 5.1.7 电 缆 最 小 弯 曲 半 径 电 缆 型 式 多 芯 单 芯 控 制 电 缆 10D 橡皮绝缘电力电缆 无铅包、钢铠护套 10D 裸铅包护套 15D 钢铠护套 20D 聚氯乙烯绝缘电力电缆 10D 交联聚乙烯绝缘电力电缆 15D20D 油浸纸绝缘电力电缆 铅 包 30D 铅 包 有 铠 装 15D20D 无 铠 装 20D 自容式充油(铅包)电缆 20D 注：表中 D 为电缆外径。 表 5.1.8 粘性油浸纸绝缘铅包电力电缆的最大允许敷设位差 电 压 (kV) 电缆护...
