电阻应变式传感器灵敏度特性的研究

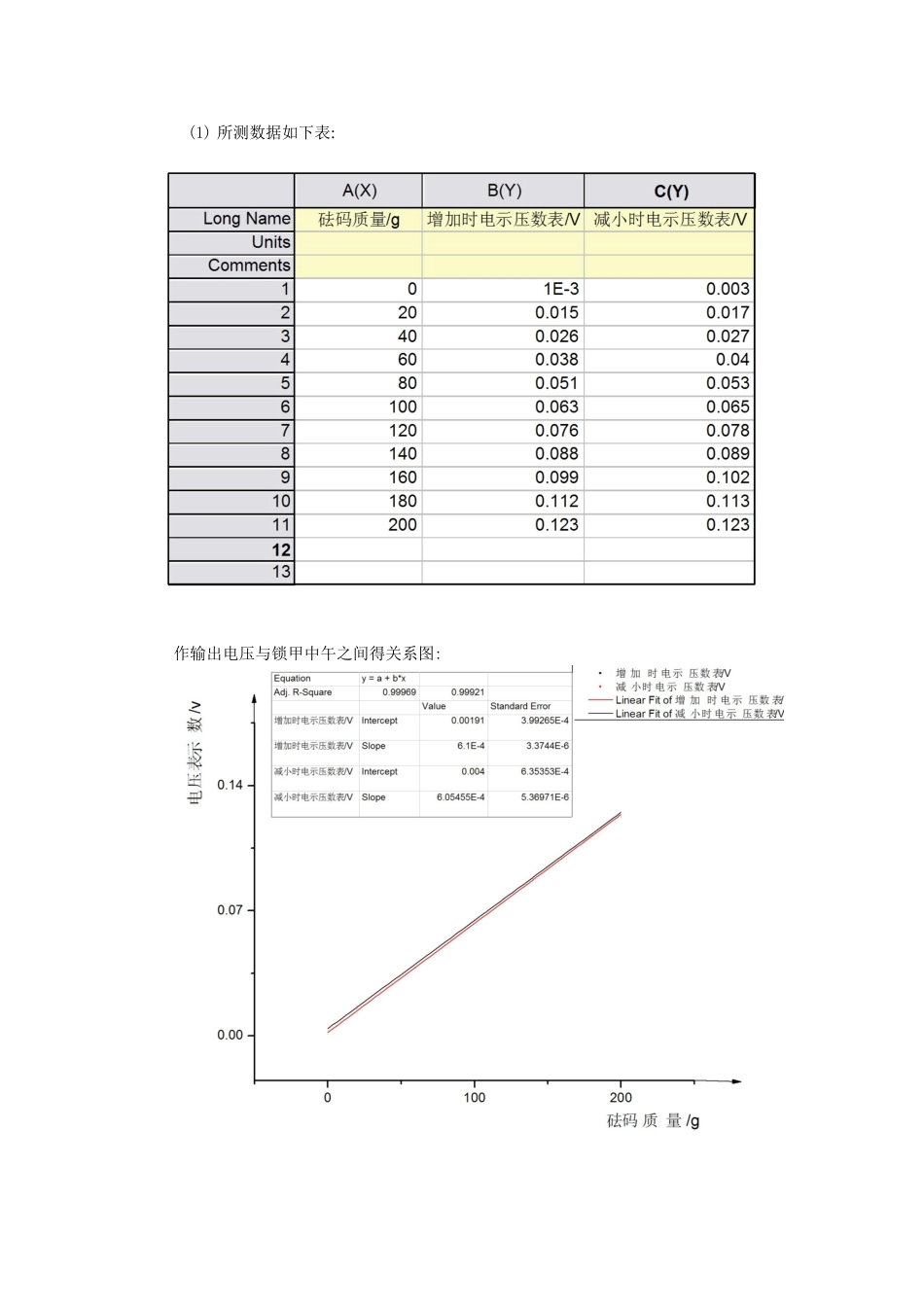

电阻应变式传感器灵敏度特性得讨论实验内容: 1、按下图将金属箔式应变片电阻接成单臂电桥电路,测量灵敏度。 图 (一)2、按下图将金属箔式应变片电阻接成半桥电桥电路,测量灵敏度。 图(二)3、按下图将金属箔式应变片电阻接成全桥电桥电路,测量灵敏度。 图(三)4、比较以上三种电路得灵敏度之间得关系。实验步骤:1.检查导线有无断路导线得变化会不会引起电压表示数得变化。2.对差动放大器进行调零。3.按图(一)所示接好单臂电桥电路,接通主、副电源。4.调节 WD使电路平衡(输出电压 U0=0)。5.在托盘上逐次增加一个砝码,并记下每次输出电压得读数,直到砝码全部加完。6.在托盘上逐次减少一个砝码,并记下每次输出电压得读数,直到砝码全部减完。7.拆掉接线,按图(二)连成半桥电路,重复 4、5、6 步操作、8.拆掉接线,按图(三)连成全桥电路,重复 4、5、6 步操作、9.9、作 VW 关系曲线,计算三种电路得灵敏度 S,并比较。数据处理: 一、单臂电桥: (1) 所测数据如下表:作输出电压与锁甲中午之间得关系图:由图可知:,。分析:由图可知,砝码增加时得灵敏度比砝码减少时得灵敏度高。在读取减砝码时得数据时发现,砝码越少,数据与加砝码时差别越大,原因可能就是由于旧机器使用时间长,设备老化,在拿掉砝码时,应变片得形变没有彻底恢复到放砝码前,仍有较大形变。二、半桥电路(1)所测数据如下:(2)作输出电压与锁甲中午之间得关系图:由图可知:,。分析:从图中得到加砝码就是得灵敏度比减砝码时得灵敏度小。造成这种现象得原因可能就是电路不就是很稳定导致增减砝码时得灵敏度不一样,不过两者相差很小,可以接受。三:全桥电路:(1)所测数据如下:(2)作输出电压与锁甲中午之间得关系图:由图可知:,。分析:从图中得到加砝码就是得灵敏度比减砝码时得灵敏度小。造成原因与二相同。实验分析:一、比较 W 上升阶段单臂、半桥与全桥得灵敏度由图可得:,,。可知 S3〉S2〉S1,即全桥电路得灵敏度最高,单臂电桥得灵敏度最低与理论值 S3=2 S2=4S1很好地吻合,这就是因为应变片越多,可以去除非线性误差以及作温度补偿。二、比较 W 下降阶段单臂、半桥与全桥得灵敏度:由图可得:,,。可知 S3〉S2〉S1,即全桥电路得灵敏度最高,单臂电桥得灵敏度最低。与理论值 S3=2 S2=4S1基本吻合,这就是因为应变片越多,可以去除非线性误差以及作温度补偿。误差分析:1、系统误差:(1)单臂电桥得输出电压并不就是与成严格得线性关系,有非线性误差。(2)全桥电路得输出电压也不就是与成严格得线性...
