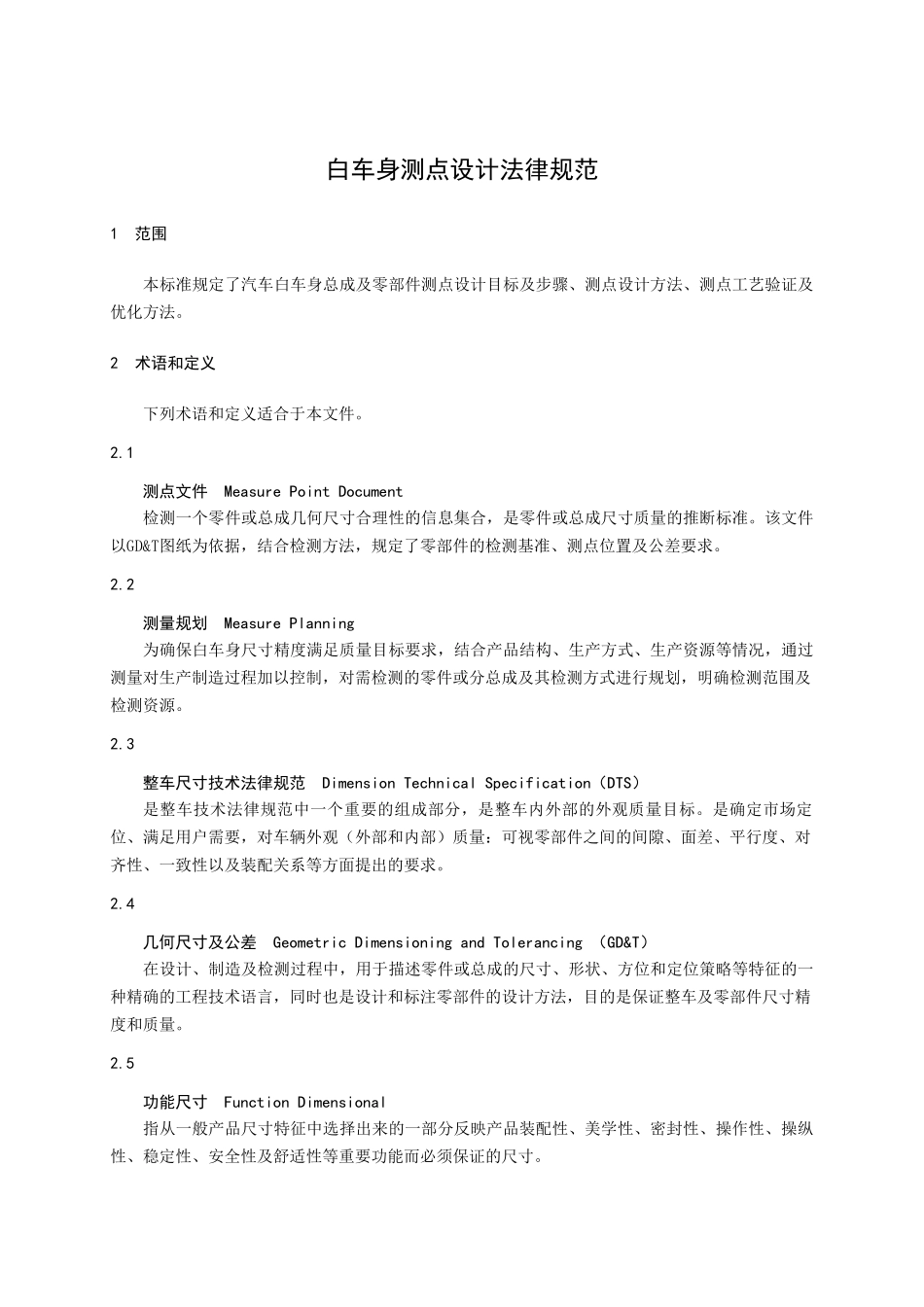

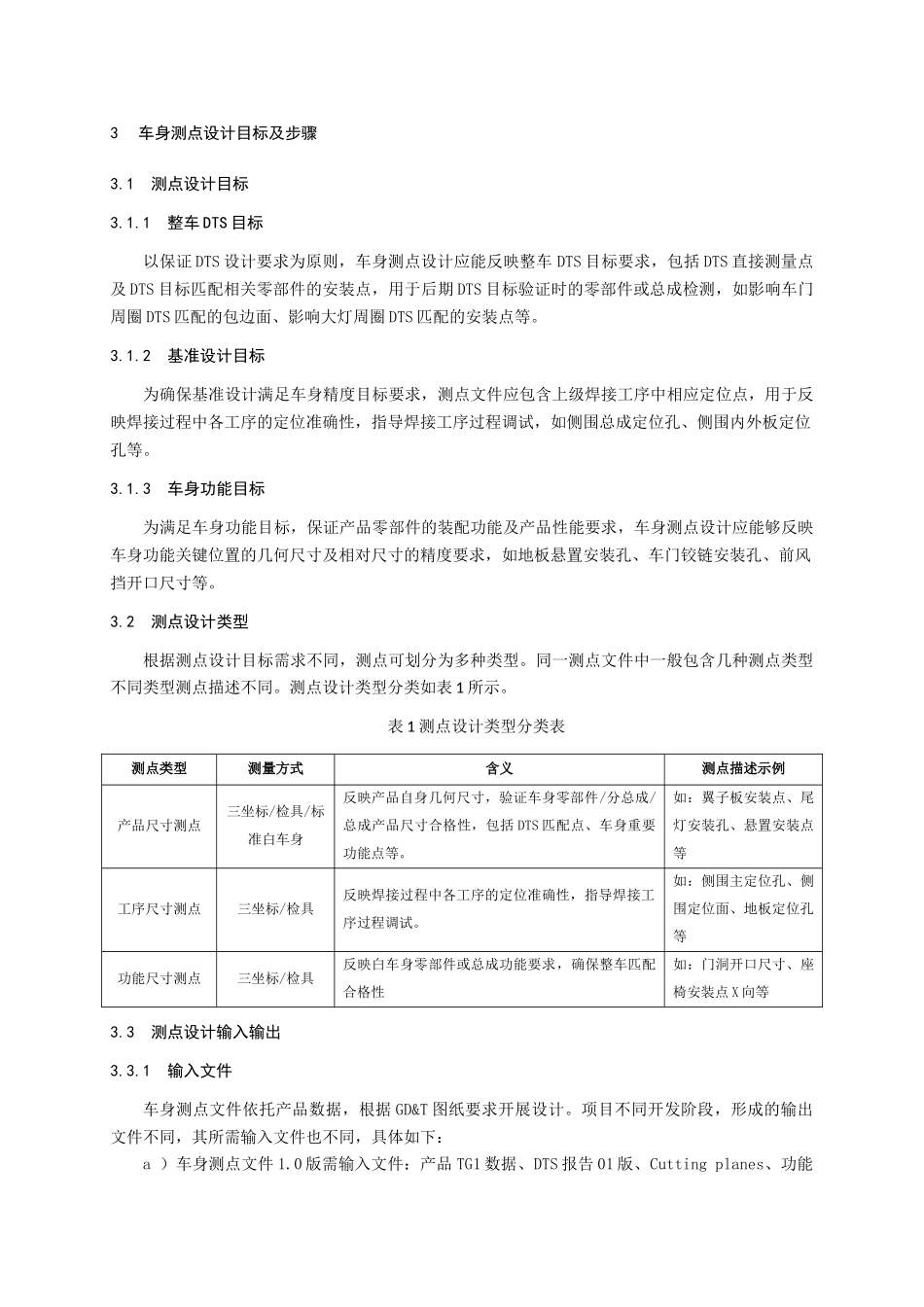

白车身测量点设计法律规范白车身测点设计法律规范1 范围本标准规定了汽车白车身总成及零部件测点设计目标及步骤、测点设计方法、测点工艺验证及优化方法。2 术语和定义下列术语和定义适合于本文件。2.1 测点文件 Measure Point Document检测一个零件或总成几何尺寸合理性的信息集合，是零件或总成尺寸质量的推断标准。该文件以GD&T图纸为依据，结合检测方法，规定了零部件的检测基准、测点位置及公差要求。2.2 测量规划 Measure Planning为确保白车身尺寸精度满足质量目标要求，结合产品结构、生产方式、生产资源等情况，通过测量对生产制造过程加以控制，对需检测的零件或分总成及其检测方式进行规划，明确检测范围及检测资源。2.3 整车尺寸技术法律规范 Dimension Technical Specification（DTS）是整车技术法律规范中一个重要的组成部分，是整车内外部的外观质量目标。是确定市场定位、满足用户需要，对车辆外观（外部和内部）质量：可视零部件之间的间隙、面差、平行度、对齐性、一致性以及装配关系等方面提出的要求。2.4 几何尺寸及公差 Geometric Dimensioning and Tolerancing （GD&T）在设计、制造及检测过程中，用于描述零件或总成的尺寸、形状、方位和定位策略等特征的一种精确的工程技术语言，同时也是设计和标注零部件的设计方法，目的是保证整车及零部件尺寸精度和质量。2.5 功能尺寸 Function Dimensional指从一般产品尺寸特征中选择出来的一部分反映产品装配性、美学性、密封性、操作性、操纵性、稳定性、安全性及舒适性等重要功能而必须保证的尺寸。3车身测点设计目标及步骤3.1 测点设计目标 3.1.1 整车 DTS 目标 以保证 DTS 设计要求为原则，车身测点设计应能反映整车 DTS 目标要求，包括 DTS 直接测量点及 DTS 目标匹配相关零部件的安装点，用于后期 DTS 目标验证时的零部件或总成检测，如影响车门周圈 DTS 匹配的包边面、影响大灯周圈 DTS 匹配的安装点等。3.1.2 基准设计目标为确保基准设计满足车身精度目标要求，测点文件应包含上级焊接工序中相应定位点，用于反映焊接过程中各工序的定位准确性，指导焊接工序过程调试，如侧围总成定位孔、侧围内外板定位孔等。3.1.3 车身功能目标为满足车身功能目标，保证产品零部件的装配功能及产品性能要求，车身测点设计应能够反映车身功能关键位置的几何尺寸及相对尺寸的精度要求，如地板悬置安装孔、车门铰链安装孔、前风挡开口尺寸等。3....
