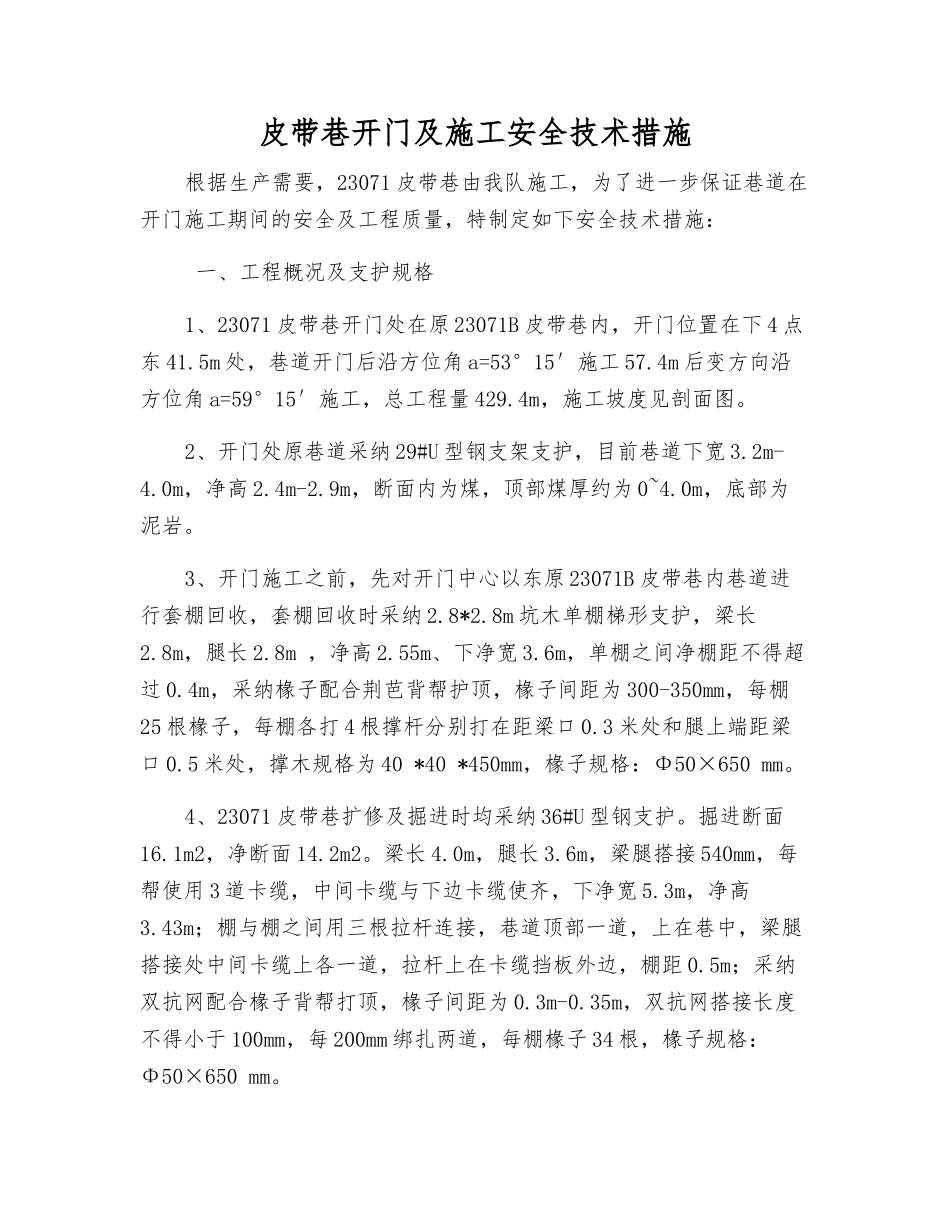

皮带巷开门及施工安全技术措施根据生产需要,23071 皮带巷由我队施工,为了进一步保证巷道在开门施工期间的安全及工程质量,特制定如下安全技术措施: 一、工程概况及支护规格1、23071 皮带巷开门处在原 23071B 皮带巷内,开门位置在下 4 点东 41.5m 处,巷道开门后沿方位角 a=53°15′施工 57.4m 后变方向沿方位角 a=59°15′施工,总工程量 429.4m,施工坡度见剖面图。2、开门处原巷道采纳 29#U 型钢支架支护,目前巷道下宽 3.2m-4.0m,净高 2.4m-2.9m,断面内为煤,顶部煤厚约为 0~4.0m,底部为泥岩。3、开门施工之前,先对开门中心以东原 23071B 皮带巷内巷道进行套棚回收,套棚回收时采纳 2.8*2.8m 坑木单棚梯形支护,梁长2.8m,腿长 2.8m ,净高 2.55m、下净宽 3.6m,单棚之间净棚距不得超过 0.4m,采纳椽子配合荆芭背帮护顶,椽子间距为 300-350mm,每棚25 根椽子,每棚各打 4 根撑杆分别打在距梁口 0.3 米处和腿上端距梁口 0.5 米处,撑木规格为 40 *40 *450mm,椽子规格:Φ50×650 mm。4、23071 皮带巷扩修及掘进时均采纳 36#U 型钢支护。掘进断面16.1m2,净断面 14.2m2。梁长 4.0m,腿长 3.6m,梁腿搭接 540mm,每帮使用 3 道卡缆,中间卡缆与下边卡缆使齐,下净宽 5.3m,净高3.43m;棚与棚之间用三根拉杆连接,巷道顶部一道,上在巷中,梁腿搭接处中间卡缆上各一道,拉杆上在卡缆挡板外边,棚距 0.5m;采纳双抗网配合椽子背帮打顶,椽子间距为 0.3m-0.35m,双抗网搭接长度不得小于 100mm,每 200mm 绑扎两道,每棚椽子 34 根,椽子规格:Φ50×650 mm。5、临时支护:采纳 2 根对接槽钢配合千斤顶式卡环及支架顶梁作为临时支护。前探梁长 3.0m,其卡环间距为 1.71m,临时支护最大控顶距为 0.57m,临时支护必须紧跟迎头并用木楔背紧背牢。 二、施工方案1、施工方法:采纳风钻打眼,爆破法落煤,溜子配合皮带外运,人工架棚的方式掘进。2、掘进施工工艺:交接班→打眼、爆破→通风、降尘→敲帮问顶→临时支护→出煤、挖柱窝→站腿、打帮→拉线检验 ( 完成上述全部工作为一个循环)。3、开门施工之前,要先对原巷道进行替棚扩修,扩修时采纳 36#U型钢支护,扩修至开门中心位置时,先对开门中心以东处巷道进行套棚回收后方可继续扩修。4、扩修至开门中心处和掘进至设计转点时均要进行变方向,变方向时采纳并棚转旋的方式进行。 三、施工质量要求1、质量要求:严格根...
