直埋供水管道河底穿越施工方案

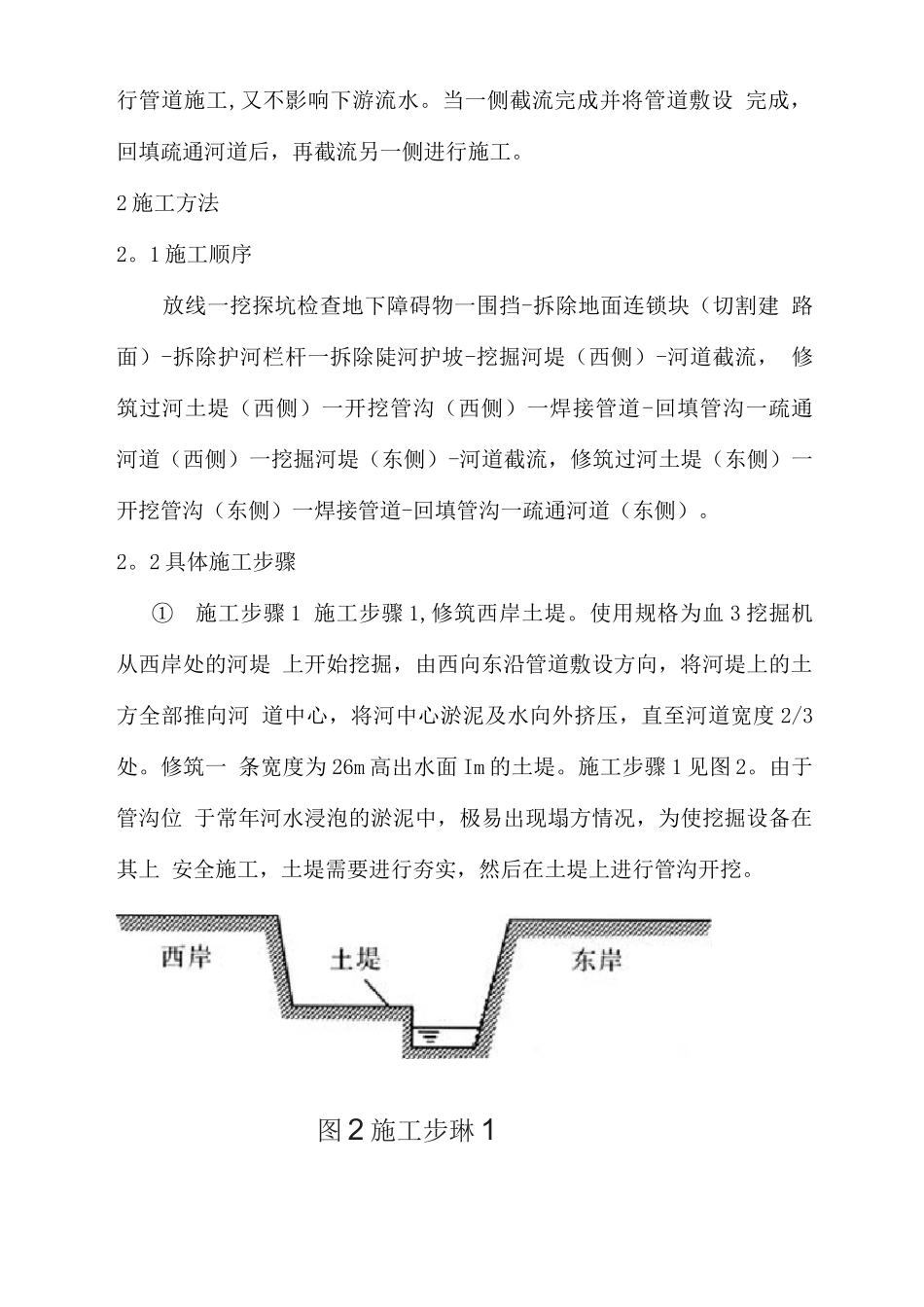

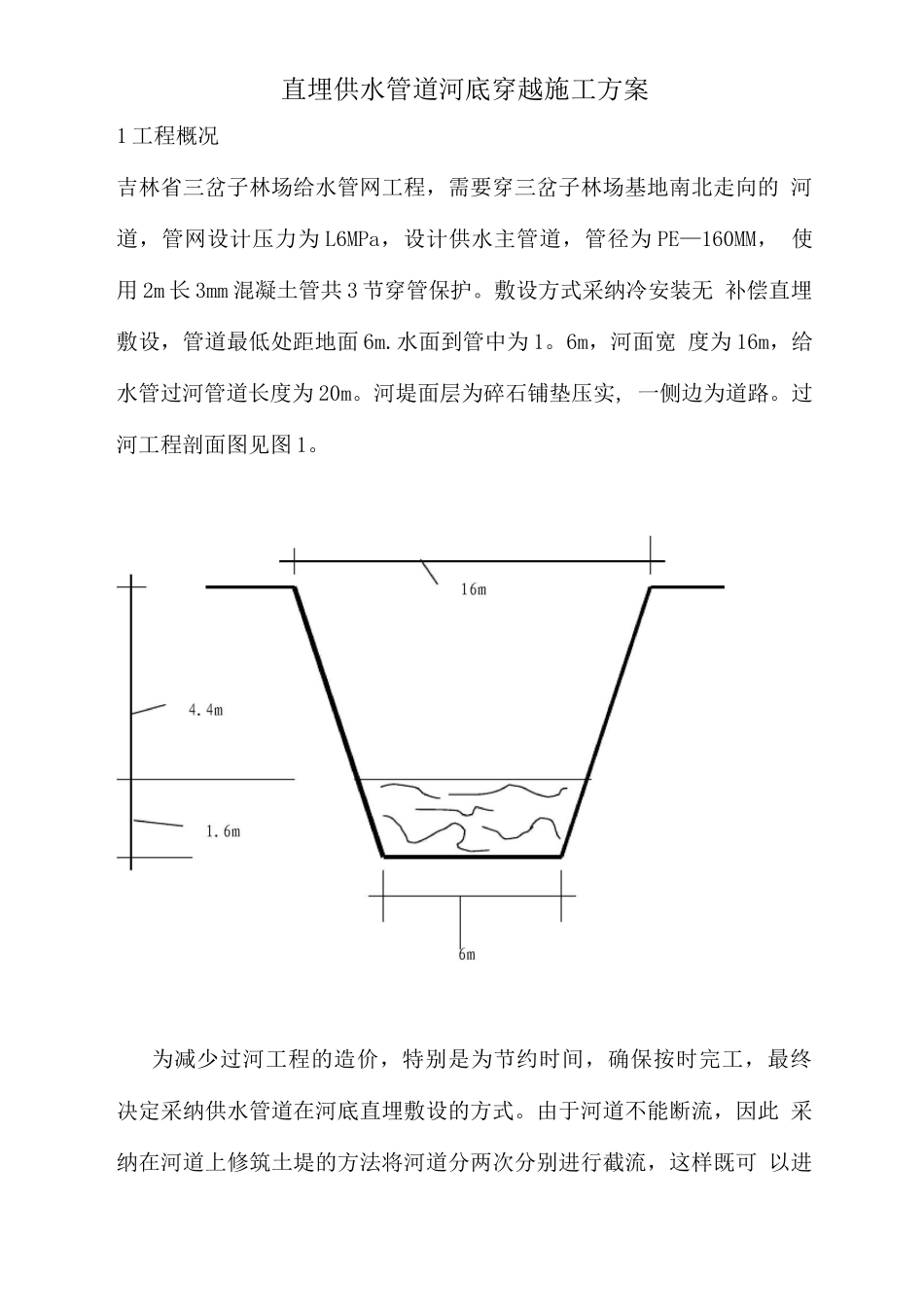

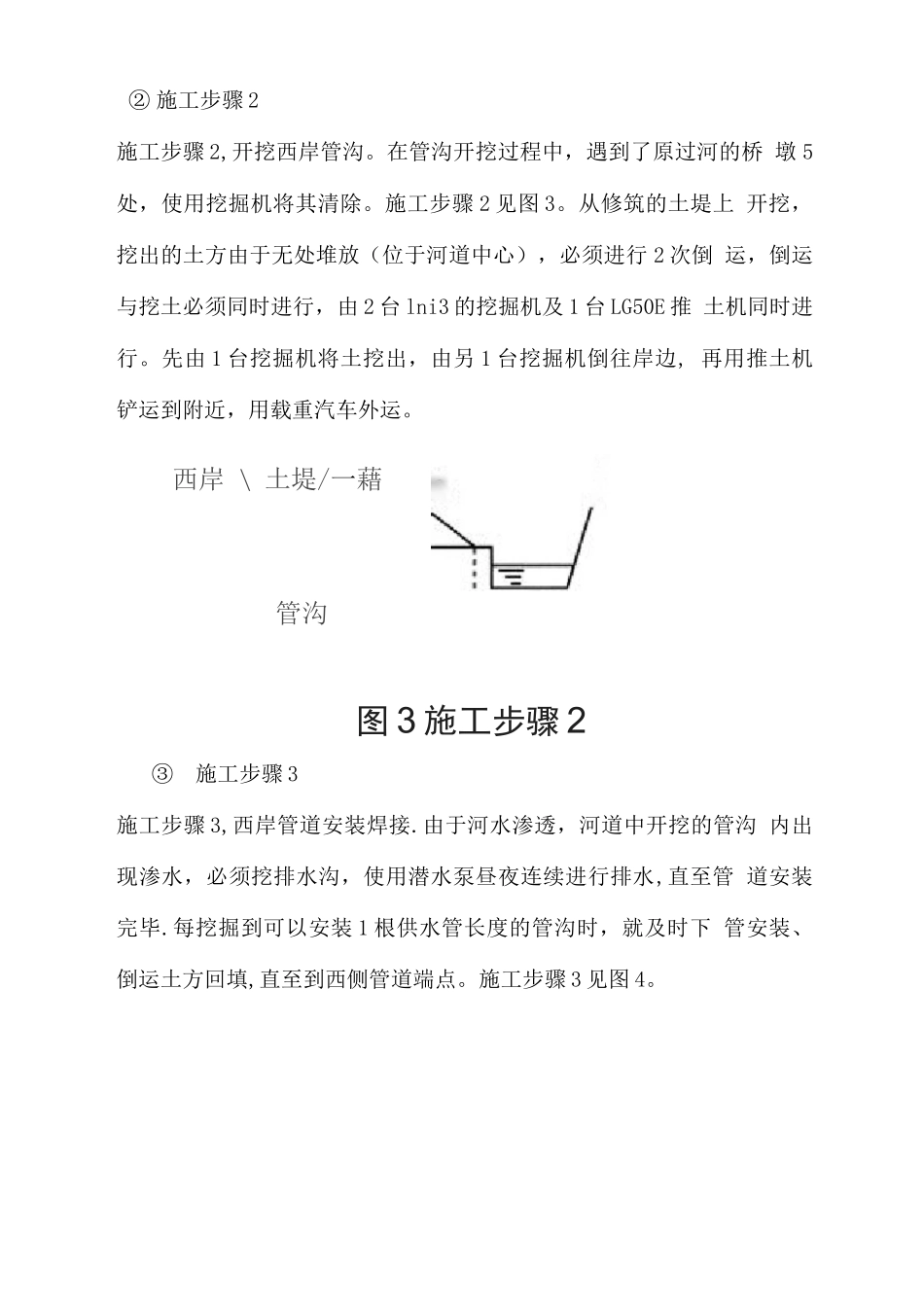

直埋供水管道河底穿越施工方案1 工程概况吉林省三岔子林场给水管网工程，需要穿三岔子林场基地南北走向的 河道，管网设计压力为 L6MPa，设计供水主管道，管径为 PE—160MM， 使用 2m 长 3mm 混凝土管共 3 节穿管保护。敷设方式采纳冷安装无 补偿直埋敷设，管道最低处距地面 6m.水面到管中为 1。6m，河面宽 度为 16m，给水管过河管道长度为 20m。河堤面层为碎石铺垫压实, 一侧边为道路。过河工程剖面图见图 1。为减少过河工程的造价，特别是为节约时间，确保按时完工，最终 决定采纳供水管道在河底直埋敷设的方式。由于河道不能断流，因此 采纳在河道上修筑土堤的方法将河道分两次分别进行截流，这样既可 以进行管道施工,又不影响下游流水。当一侧截流完成并将管道敷设 完成，回填疏通河道后，再截流另一侧进行施工。2 施工方法2。1 施工顺序放线一挖探坑检查地下障碍物一围挡-拆除地面连锁块（切割建 路面）-拆除护河栏杆一拆除陡河护坡-挖掘河堤（西侧）-河道截流， 修筑过河土堤（西侧）一开挖管沟（西侧）一焊接管道-回填管沟一疏通 河道（西侧）一挖掘河堤（东侧）-河道截流，修筑过河土堤（东侧）一 开挖管沟（东侧）一焊接管道-回填管沟一疏通河道（东侧）。2。2 具体施工步骤①施工步骤 1 施工步骤 1,修筑西岸土堤。使用规格为血 3 挖掘机从西岸处的河堤 上开始挖掘，由西向东沿管道敷设方向，将河堤上的土方全部推向河 道中心，将河中心淤泥及水向外挤压，直至河道宽度 2/3处。修筑一 条宽度为 26m 高出水面 Im 的土堤。施工步骤 1 见图 2。由于管沟位 于常年河水浸泡的淤泥中，极易出现塌方情况，为使挖掘设备在其上 安全施工，土堤需要进行夯实，然后在土堤上进行管沟开挖。图 2 施工步琳 1② 施工步骤 2施工步骤 2,开挖西岸管沟。在管沟开挖过程中，遇到了原过河的桥 墩 5处，使用挖掘机将其清除。施工步骤 2 见图 3。从修筑的土堤上 开挖，挖出的土方由于无处堆放（位于河道中心），必须进行 2 次倒 运，倒运与挖土必须同时进行，由 2 台 lni3 的挖掘机及 1 台 LG50E 推 土机同时进行。先由 1 台挖掘机将土挖出，由另 1 台挖掘机倒往岸边, 再用推土机铲运到附近，用载重汽车外运。西岸 \ 土堤/一藉管沟图 3 施工步骤 2③施工步骤 3施工步骤 3,西岸管道安装焊接.由于河水渗透，河道中开挖的管沟 内出现渗水，必须挖排水沟，使用潜水泵昼夜连续进...
