矿井通风系统图图例

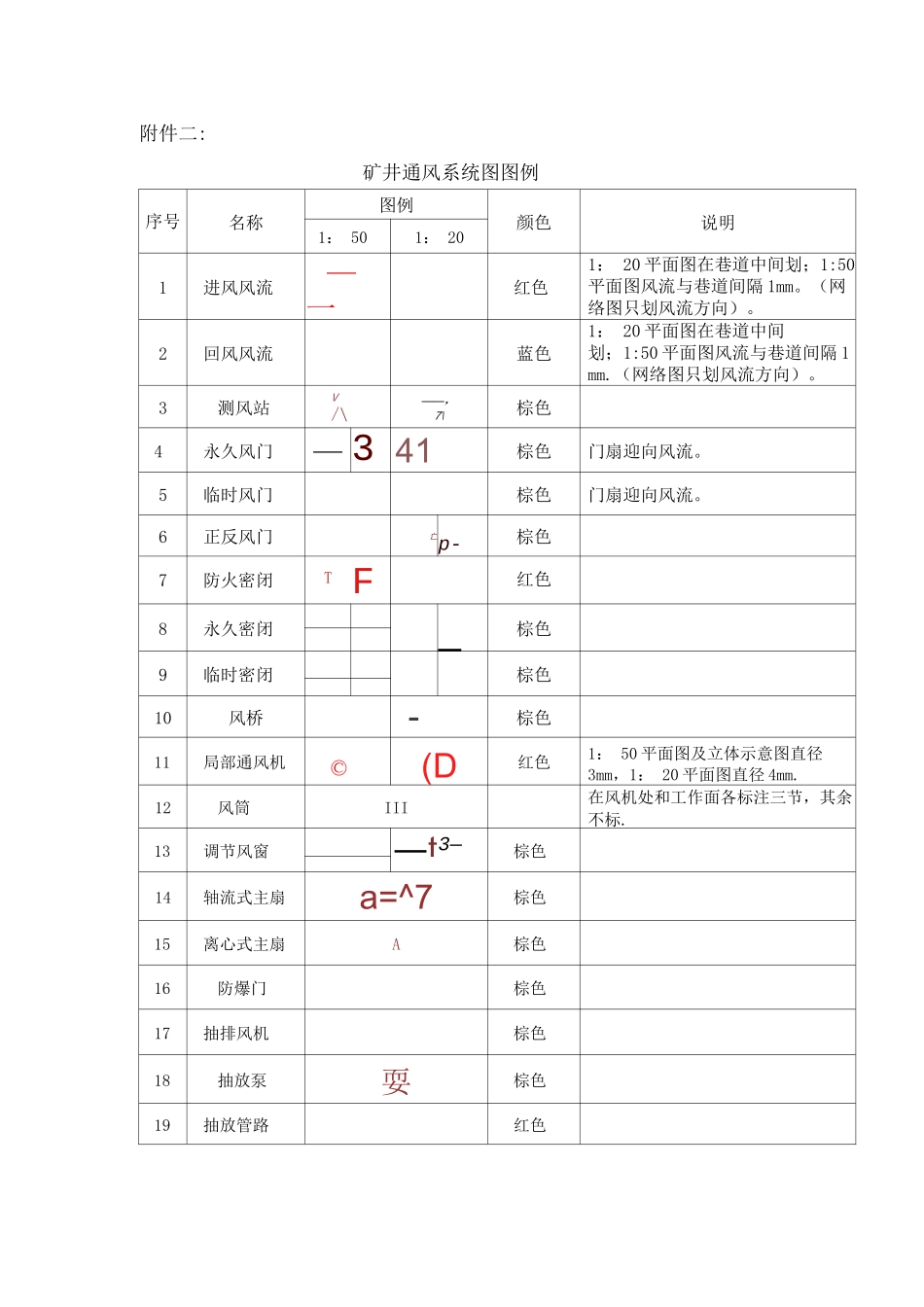

附件二:矿井通风系统图图例序号名称图例颜色说明1： 501： 201进风风流— 一红色1： 20 平面图在巷道中间划；1:50平面图风流与巷道间隔 1mm。（网络图只划风流方向）。2回风风流蓝色1： 20 平面图在巷道中间划；1:50 平面图风流与巷道间隔 1 mm.（网络图只划风流方向）。3测风站\//\——，7\棕色4永久风门— 3-41棕色门扇迎向风流。5临时风门棕色门扇迎向风流。6正反风门广p-棕色7防火密闭T F红色8永久密闭棕色—9临时密闭棕色10风桥-^TT-棕色11局部通风机©(D红色1： 50 平面图及立体示意图直径3mm，1： 20 平面图直径 4mm.12风筒III在风机处和工作面各标注三节，其余不标.13调节风窗―t3—棕色14轴流式主扇a=^7棕色15离心式主扇A棕色16防爆门棕色17抽排风机棕色18抽放泵耍棕色19抽放管路红色矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸（毫米）传感器甲烷传感器绿©直径=8,线宽 0.5mm一氧化碳传感器红©直径=8,线宽 0。5mm风速传感器黑八八0直径=8,线宽 0.5mm负压传感器黄©直径=8,线宽 0.5mm温度传感器紫©直径=8,线宽 0。5mm设备开停传感器蓝直径=8,线宽 0.5mm馈电传感器红©直径=8,线宽 0。5mm风门开关传感器蓝直径=8,线宽 0.5mm井下设备分站（干线扩展器）红 1 分站 1 方框:长 12 宽 4,线宽 0.5mm分站（干线扩展器）电源箱红 1 电源 1 方框:长 12 宽 4,线宽 0。5mm断电仪红©直径=8,线宽 0.5mm线缆光纤蓝在光纤上标出型号，线宽 0.5mm主通讯电缆黑八八在电缆上标出型号，线宽0。5mm传感器电缆红在电缆上标出型号，线宽0。3mm其它防雷器（通讯、电源）红防雷器方框:长 12 宽 4,线宽 0.5mm监测中心红监沥忡心方框:长 30 宽 15,线宽 0.5mm, 0。3mm矿井防灭火系统图图例序号名称图例颜色说明1灌浆清水池基 | 蓝色底 10mm，高压 6 mm,XX 标注水池容量2泥浆池黄色底 10 mm，高压 6 mm， XX 标注水池容量3清水泵旦蓝色底 10mm，高 8 mm4泥浆泵黄色底 10mm,高 8 mm5土场黄色底 10mm,底宽 10mm6水枪1 八蓝色长 10mm7清水管绿色标注管径，实长8泥浆管黄色标注管径，实长9截门紫色长 10mm，直径 3mm10钻孔0红色直径 5mm11均压气室蓝色长 10mm12均压管路棕色标注管径，实长13均压风机©红色直径 8mm，标注型号功率14消火栓T红色长 10mm15消防材料库X F红色长 15mm,宽 10mm16火区0 X 、 红色线粗 2mm,XX 标注火区名称。并注明发火时间17注销...
