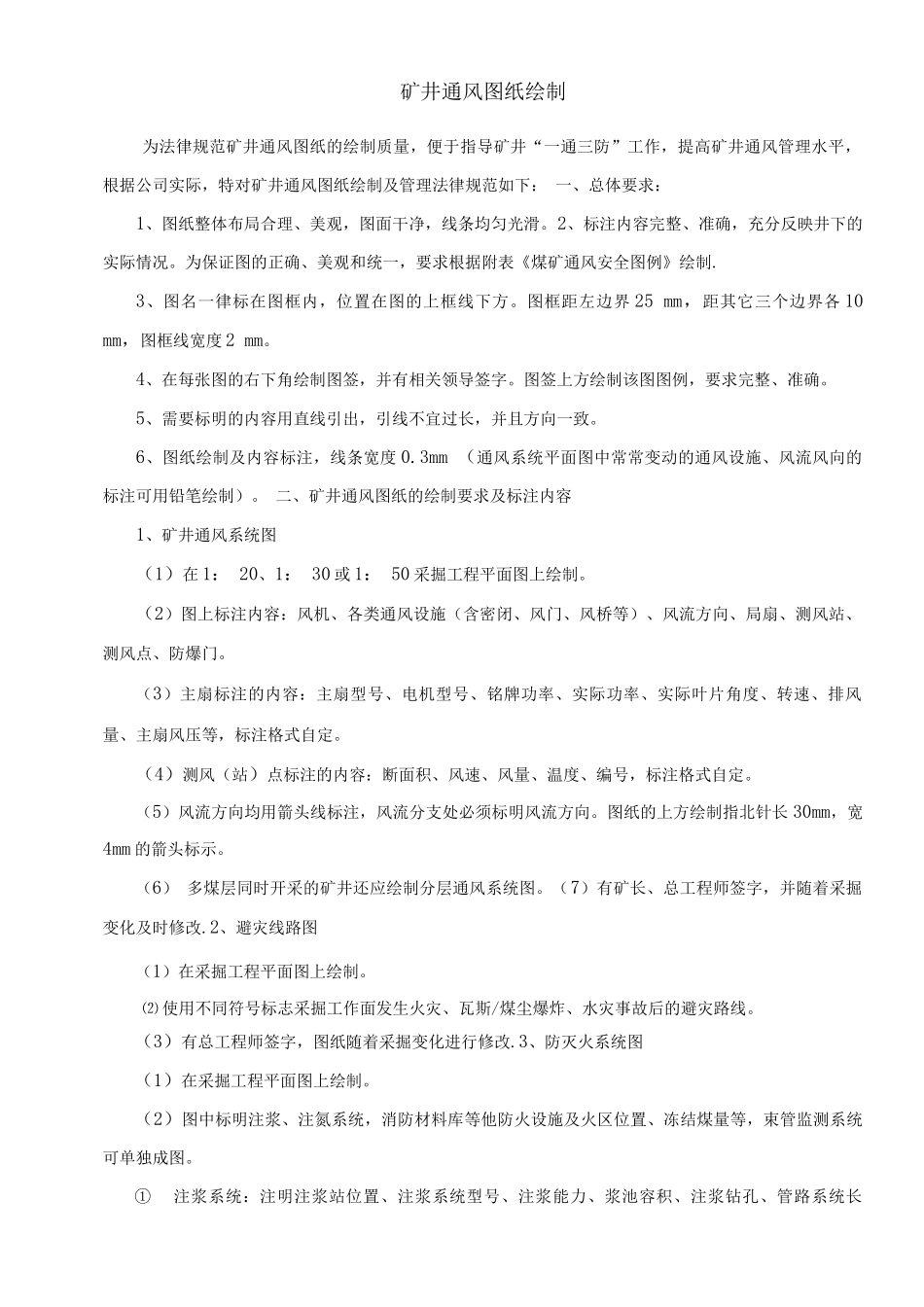

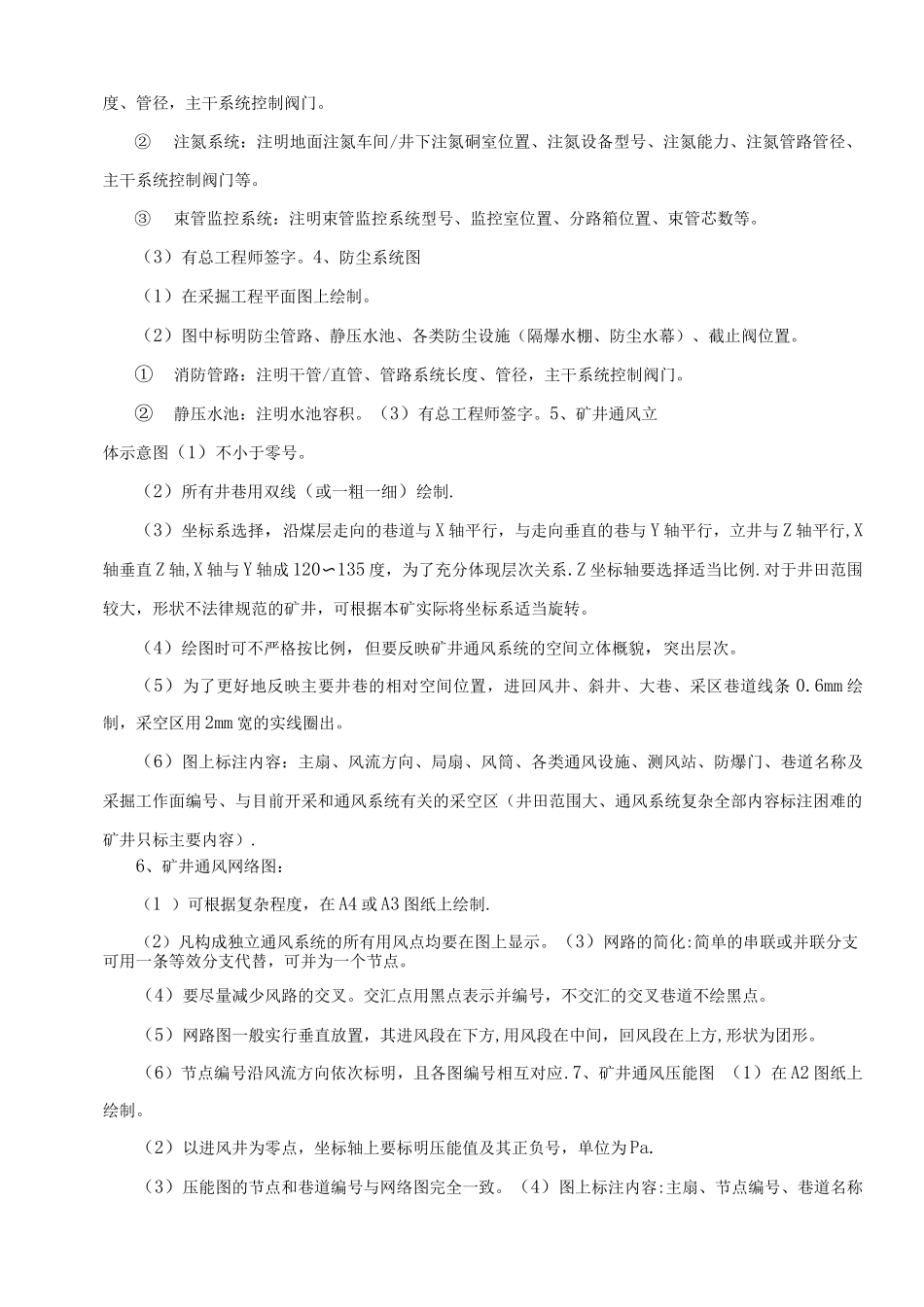

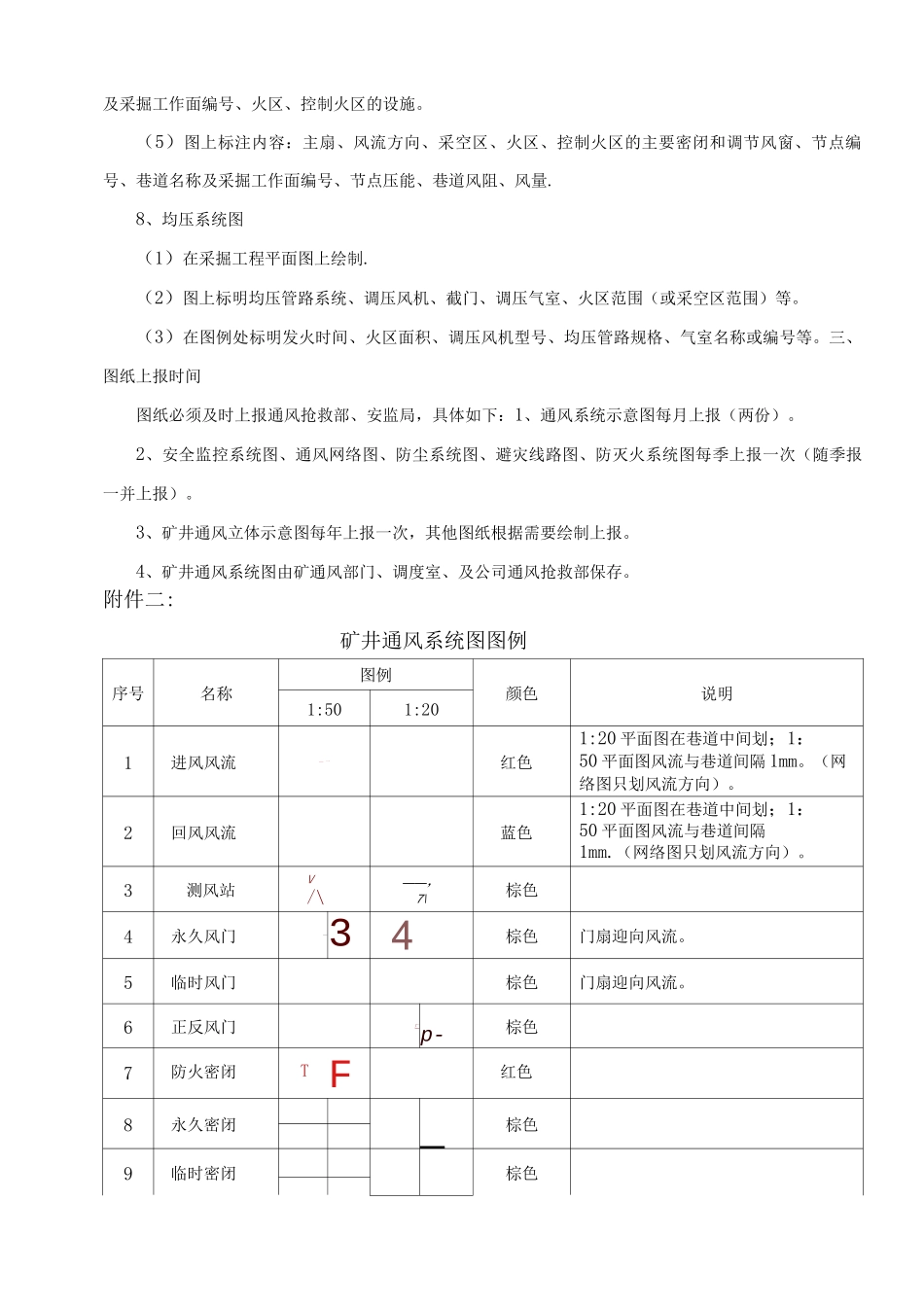

矿井通风图纸绘制为法律规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理法律规范如下： 一、总体要求：1、图纸整体布局合理、美观，图面干净，线条均匀光滑。2、标注内容完整、准确，充分反映井下的实际情况。为保证图的正确、美观和统一，要求根据附表《煤矿通风安全图例》绘制.3、图名一律标在图框内，位置在图的上框线下方。图框距左边界 25 mm，距其它三个边界各 10 mm，图框线宽度 2 mm。4、在每张图的右下角绘制图签，并有相关领导签字。图签上方绘制该图图例，要求完整、准确。5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。6、图纸绘制及内容标注，线条宽度 0.3mm （通风系统平面图中常常变动的通风设施、风流风向的标注可用铅笔绘制）。 二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在 1： 20、1： 30 或 1： 50 采掘工程平面图上绘制。（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。图纸的上方绘制指北针长 30mm，宽4mm 的箭头标示。（6） 多煤层同时开采的矿井还应绘制分层通风系统图。（7）有矿长、总工程师签字，并随着采掘变化及时修改.2、避灾线路图（1）在采掘工程平面图上绘制。⑵ 使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。（3）有总工程师签字，图纸随着采掘变化进行修改.3、防灭火系统图（1）在采掘工程平面图上绘制。（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。①注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。②注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。③束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。（3）有总工程师签字。4、防尘系统图（1）在采掘工程平面图上绘制。（2）图中标明防尘管路、...
