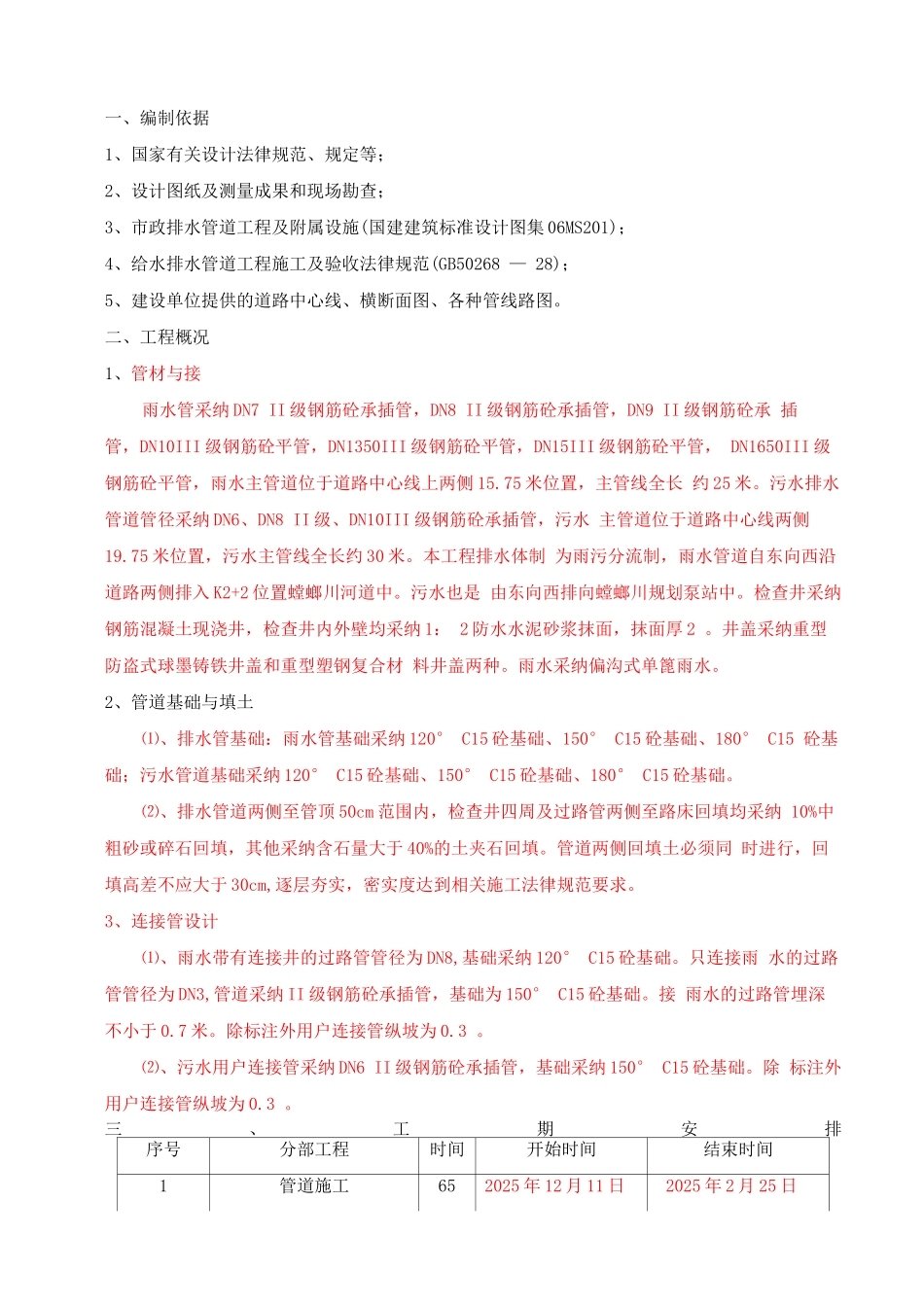

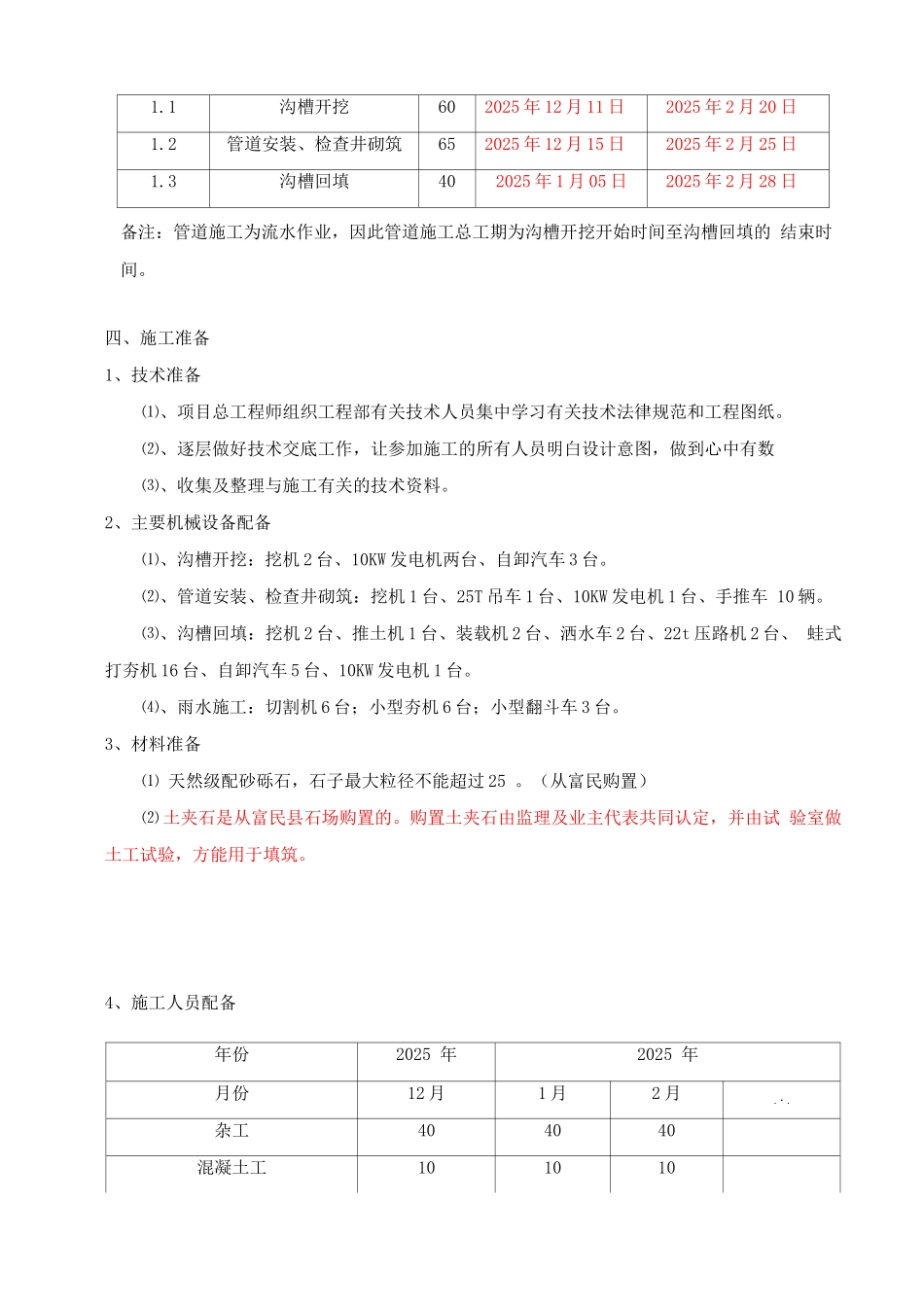

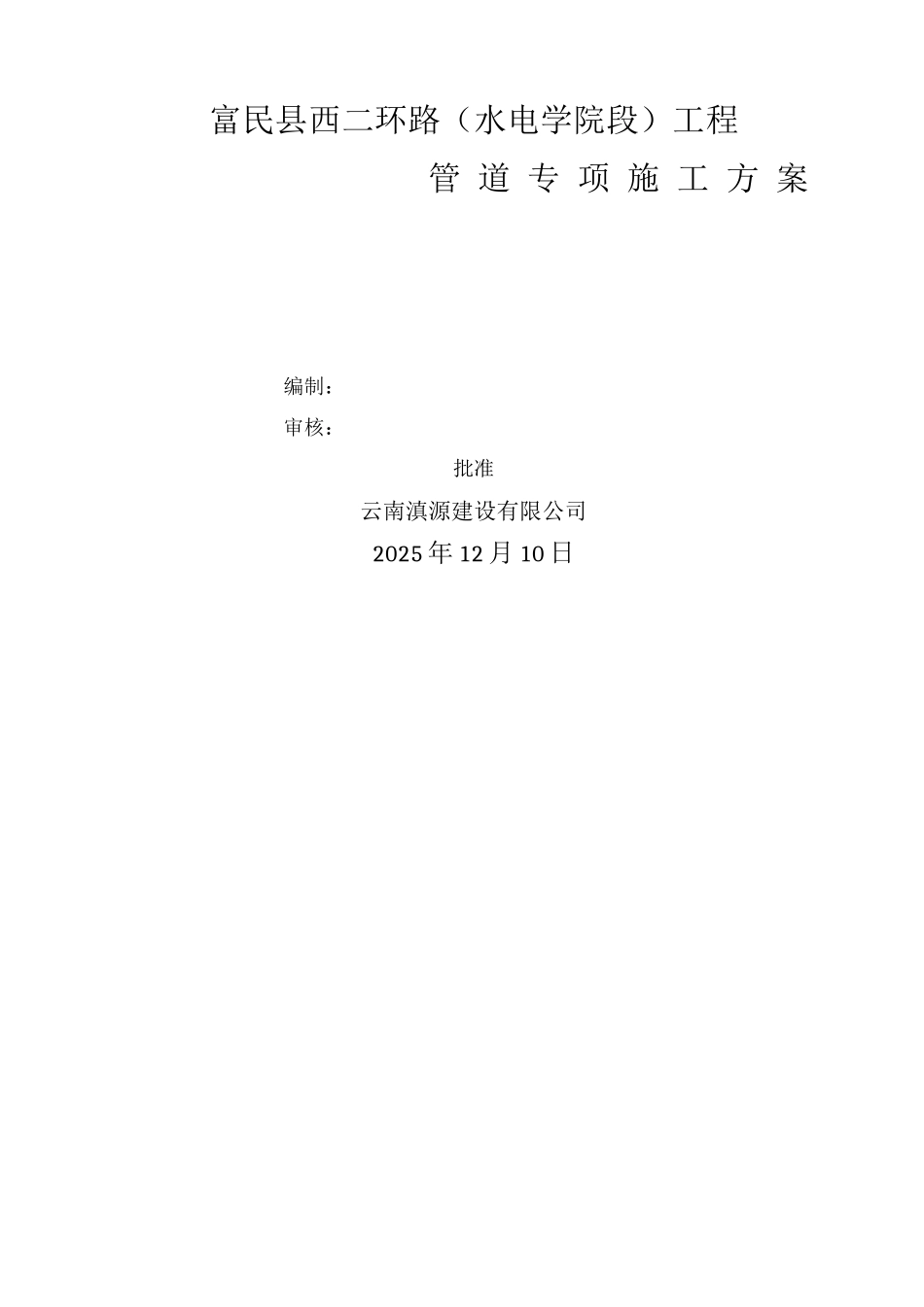

富民县西二环路（水电学院段）工程管 道 专 项 施 工 方 案编制：审核：批准云南滇源建设有限公司2025 年 12 月 10 日一、编制依据1、国家有关设计法律规范、规定等；2、设计图纸及测量成果和现场勘查；3、市政排水管道工程及附属设施(国建建筑标准设计图集 06MS201)；4、给水排水管道工程施工及验收法律规范(GB50268 — 28)；5、建设单位提供的道路中心线、横断面图、各种管线路图。二、工程概况1、管材与接雨水管采纳 DN7 II 级钢筋砼承插管，DN8 II 级钢筋砼承插管，DN9 II 级钢筋砼承 插管，DN10III 级钢筋砼平管，DN1350III 级钢筋砼平管，DN15III 级钢筋砼平管， DN1650III 级钢筋砼平管，雨水主管道位于道路中心线上两侧 15.75 米位置，主管线全长 约 25 米。污水排水管道管径采纳 DN6、DN8 II 级、DN10III 级钢筋砼承插管，污水 主管道位于道路中心线两侧19.75 米位置，污水主管线全长约 30 米。本工程排水体制 为雨污分流制，雨水管道自东向西沿道路两侧排入 K2+2 位置螳螂川河道中。污水也是 由东向西排向螳螂川规划泵站中。检查井采纳钢筋混凝土现浇井，检查井内外壁均采纳 1： 2 防水水泥砂浆抹面，抹面厚 2 。井盖采纳重型防盗式球墨铸铁井盖和重型塑钢复合材 料井盖两种。雨水采纳偏沟式单篦雨水。2、管道基础与填土⑴、排水管基础：雨水管基础采纳 120° C15 砼基础、150° C15 砼基础、180° C15 砼基础；污水管道基础采纳 120° C15 砼基础、150° C15 砼基础、180° C15 砼基础。⑵、排水管道两侧至管顶 50cm 范围内，检查井四周及过路管两侧至路床回填均采纳 10%中粗砂或碎石回填，其他采纳含石量大于 40%的土夹石回填。管道两侧回填土必须同 时进行，回填高差不应大于 30cm,逐层夯实，密实度达到相关施工法律规范要求。3、连接管设计⑴、雨水带有连接井的过路管管径为 DN8,基础采纳 120° C15 砼基础。只连接雨 水的过路管管径为 DN3,管道采纳 II 级钢筋砼承插管，基础为 150° C15 砼基础。接 雨水的过路管埋深不小于 0.7 米。除标注外用户连接管纵坡为 0.3 。⑵、污水用户连接管采纳 DN6 II 级钢筋砼承插管，基础采纳 150° C15 砼基础。除 标注外用户连接管纵坡为 0.3 。三、工期安排序号分部工程时间开始时间结束时间1管道施工652025 年 12 月 11 日2025 年 2 月 25 日1.1沟槽开挖602025 年 12 月 11 日...
