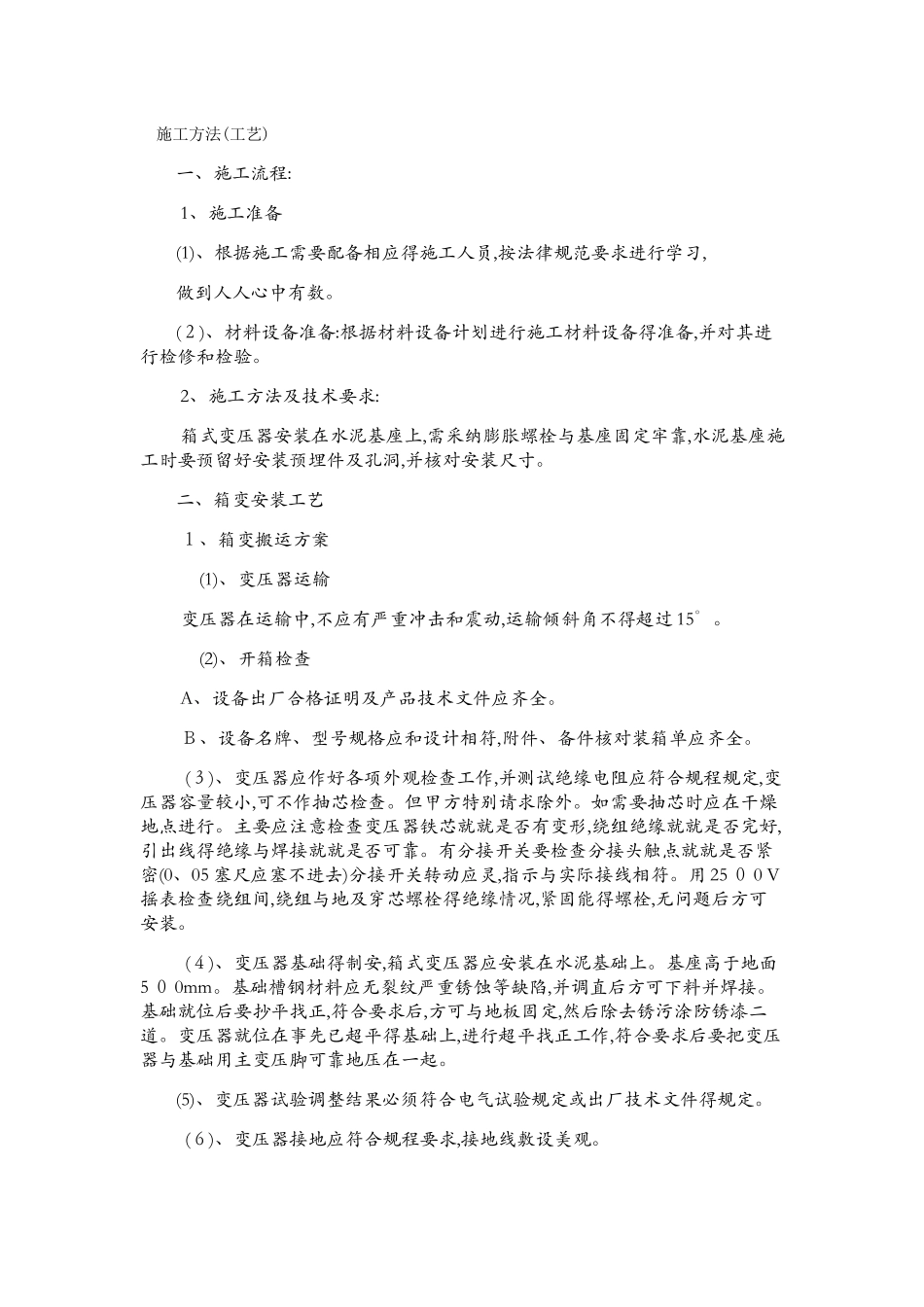

施工方法(工艺)一、施工流程: 1、施工准备(1)、根据施工需要配备相应得施工人员,按法律规范要求进行学习,做到人人心中有数
(２)、材料设备准备:根据材料设备计划进行施工材料设备得准备,并对其进行检修和检验
2、施工方法及技术要求: 箱式变压器安装在水泥基座上,需采纳膨胀螺栓与基座固定牢靠,水泥基座施工时要预留好安装预埋件及孔洞,并核对安装尺寸
二、箱变安装工艺 １、箱变搬运方案 (1)、变压器运输 变压器在运输中,不应有严重冲击和震动,运输倾斜角不得超过 15°
(2)、开箱检查 A、设备出厂合格证明及产品技术文件应齐全
Ｂ、设备名牌、型号规格应和设计相符,附件、备件核对装箱单应齐全
(３)、变压器应作好各项外观检查工作,并测试绝缘电阻应符合规程规定,变压器容量较小,可不作抽芯检查
但甲方特别请求除外
如需要抽芯时应在干燥地点进行
主要应注意检查变压器铁芯就就是否有变形,绕组绝缘就就是否完好,引出线得绝缘与焊接就就是否可靠
有分接开关要检查分接头触点就就是否紧密(0、05 塞尺应塞不进去)分接开关转动应灵,指示与实际接线相符
用 25 ０ 0 V摇表检查绕组间,绕组与地及穿芯螺栓得绝缘情况,紧固能得螺栓,无问题后方可安装
(４)、变压器基础得制安,箱式变压器应安装在水泥基础上
基座高于地面5 ０ 0mm
基础槽钢材料应无裂纹严重锈蚀等缺陷,并调直后方可下料并焊接
基础就位后要抄平找正,符合要求后,方可与地板固定,然后除去锈污涂防锈漆二道
变压器就位在事先已超平得基础上,进行超平找正工作,符合要求后要把变压器与基础用主变压脚可靠地压在一起
(5)、变压器试验调整结果必须符合电气试验规定或出厂技术文件得规定
(６)、变压器接地应符合规程要求,接地线敷设美观

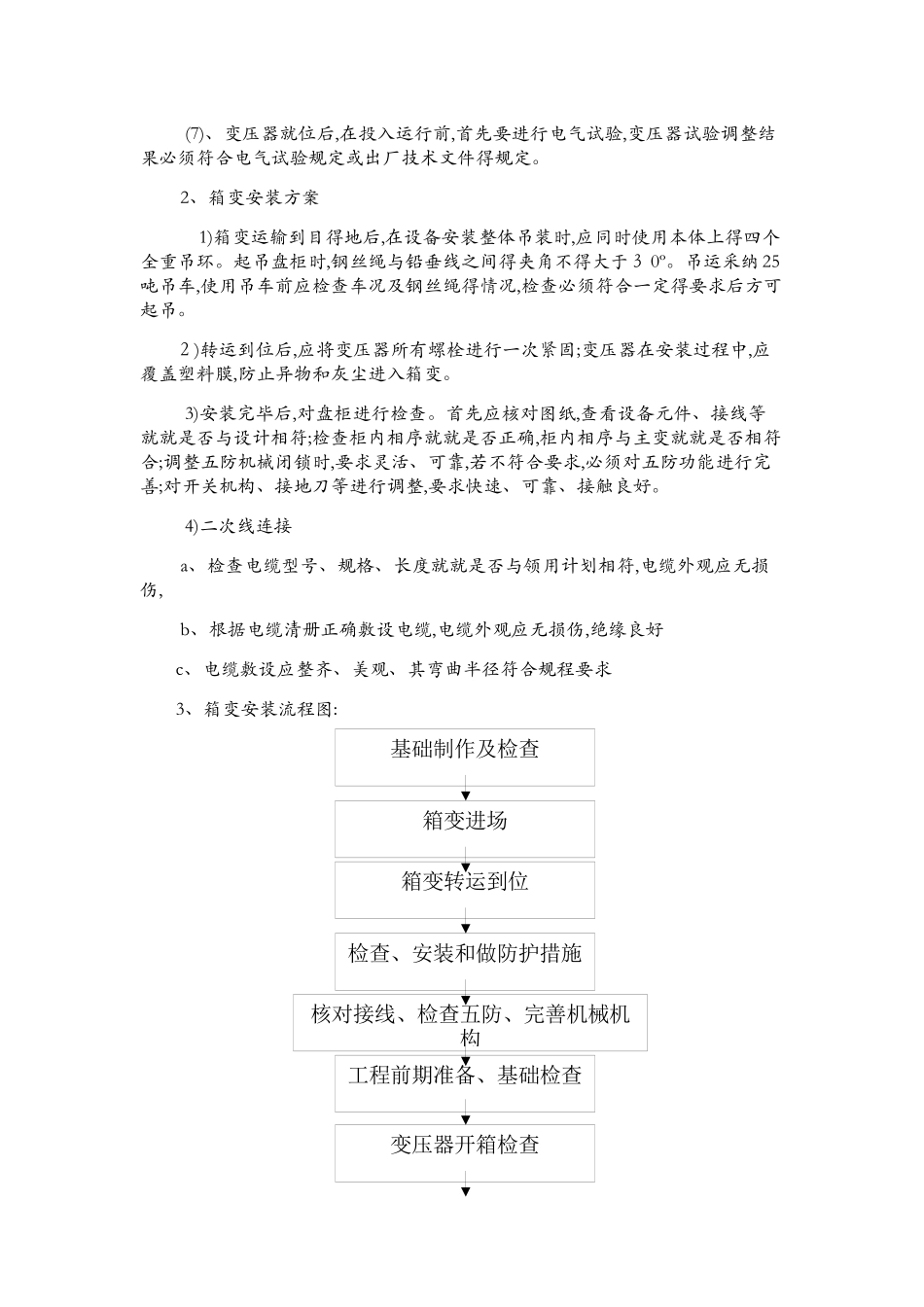

(7)、变压器就位后,在投入运行前,首先要进行电气试验,变压器试验调整结果必须符合电气试验规定或出厂技术
