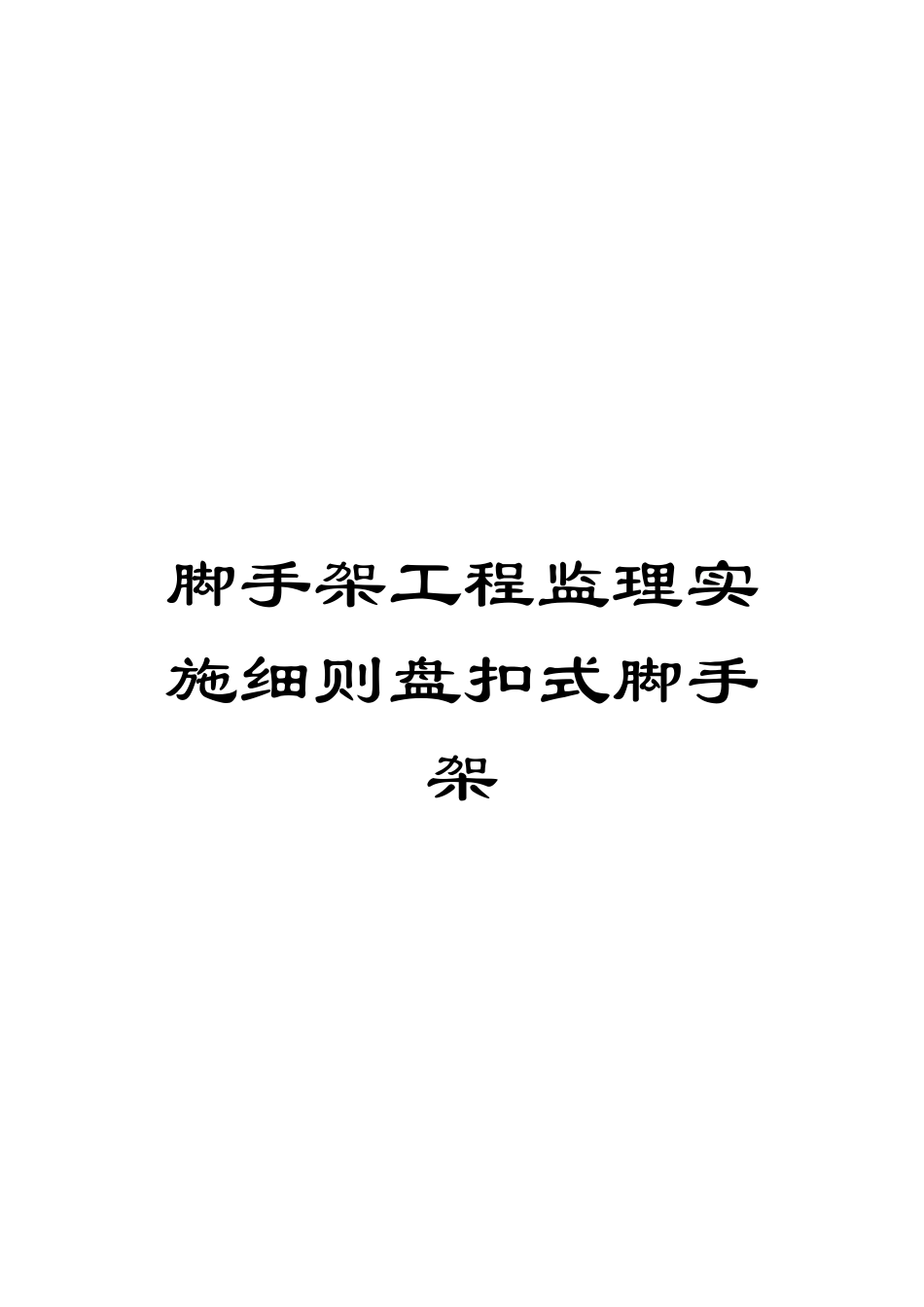

脚手架工程监理实施细则盘扣式脚手架

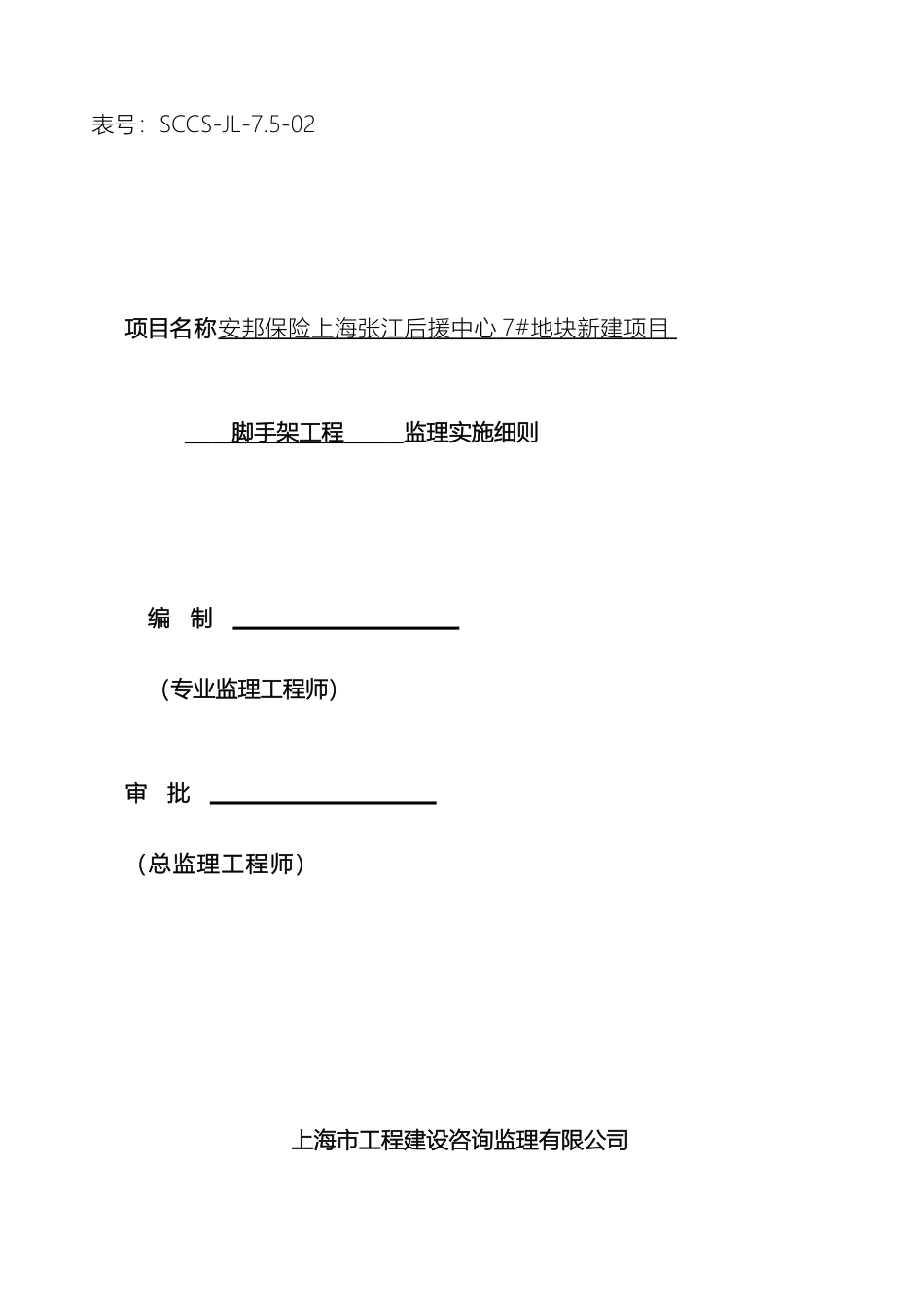

脚手架工程监理实施细则盘扣式脚手架表号：SCCS-JL-7.5-02 项目名称安邦保险上海张江后援中心 7# 地块新建项目 脚手架工程 监理实施细则编 制 （专业监理工程师） 审 批 （总监理工程师）上海市工程建设咨询监理有限公司 4 月 脚手架工程监理实施细则一、工程概况1、参建单位：建设单位：上海市银行卡产业园开发有限公司设计单位：清华大学建筑设计讨论院有限公司监理单位：上海市工程建设咨询监理有限公司施工单位：上海建工一建集团有限公司勘察单位：上海岩土工程勘察设计讨论院有限公司2、工程规模 本项目位于浦东新区中部、唐镇镇域北部，上海市张江银行卡产业园二期内。项目总用地 56184.80m²，总建筑面积约 12.99 万 m²，其中地上 8.84万 m²，主要有 5 栋楼房组成，建筑高度为 40m；地下 4.15 万 m2。地下室东西向长 244.4 米，南北向长 191.5 米，超长超宽。塔楼地下室层高为 5.9米，纯地下室部分层高 4.0 米，主要为设备用房、食堂、汽车位。本工程±0.000=+5.900，场地自然地面平均相对标高-2.100。3、专业特点3.1 盘扣式脚手架本工程 7A、7D 楼搭设盘扣式脚手架搭，7B、7E 楼搭设扣件式钢管脚手架，上部结构在施工时，地下室顶板已形成，故在地下室顶板上进行落地盘扣脚手架搭设，脚手架均用作上部结构的施工、维护、登高措施（搭设高度见下表）。外架采纳承插型盘扣式钢管架，承插型盘扣式支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆每 50cm 配置一个圆盘。每个圆盘上设计有 8 个孔，以便连接其它部件，使整个结构牢固、稳定。用承插型盘扣式钢管支架搭设脚手架时，搭设高度不超过 24m，超过 24m 需进行受力计算。本工程脚手架立杆间距为 1.5m，脚手架宽度为0.9m，步距为 2m。脚手架搭设高度表搭设部位搭设高度(m)立杆间距(mm)宽度(mm)步距(mm)7A41.51500900 7D39.71500900 3.2 落地及悬挑脚手架 根据现场实际情况及 7B、7E 楼结构特征，其外脚手架方案选择见下表所示：楼层脚手类型搭设范围主要参数7B落地式双立杆脚手架东西侧脚手架布置：车库顶-1.900 m～39.3m，搭设高度约 41.2m，双立杆设置 18m。 立 杆 纵 距 1.5m ， 横 距1.05m ； 大 横 杆 步 距1.8m，大横杆设置在立杆内侧；纵向扫地杆距立杆底端 200mm，横向扫地杆紧靠纵向扫地杆下方布置；内排立杆距墙面 300mm；剪刀撑连续设置；每步扶手栏杆设置两道，高度分别为1.2m、0.6m；...
