节点板焊接支撑节点计算书

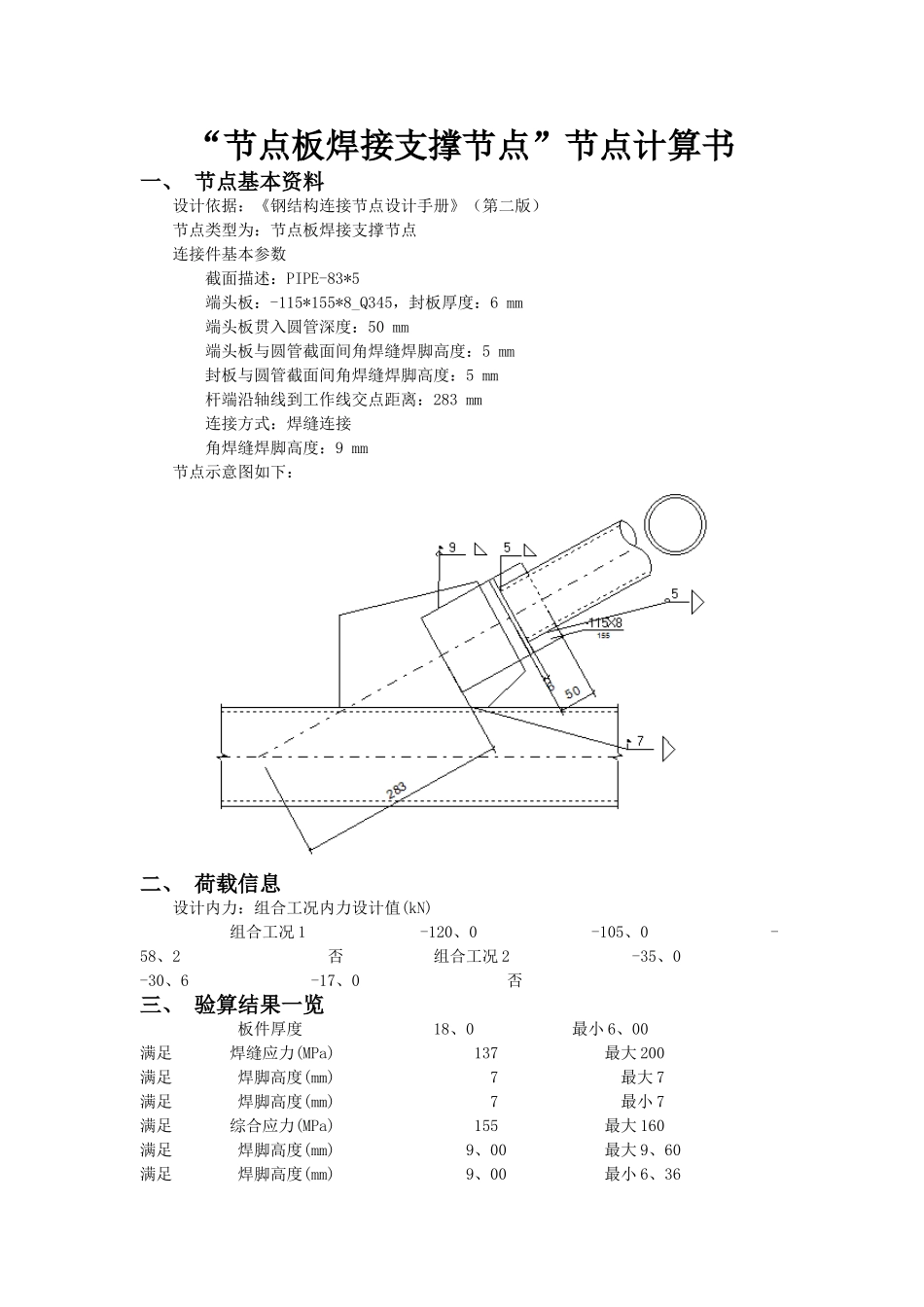

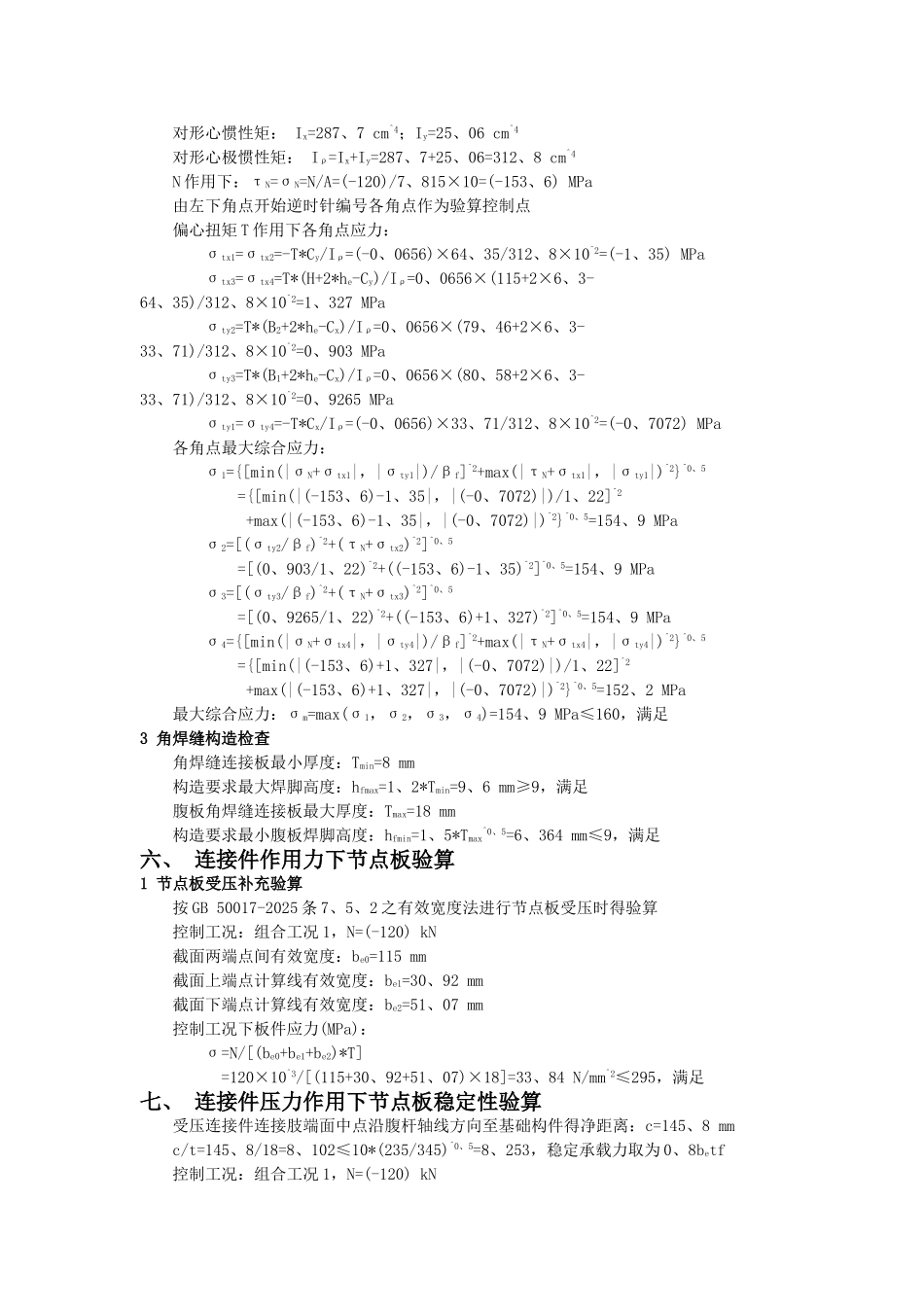

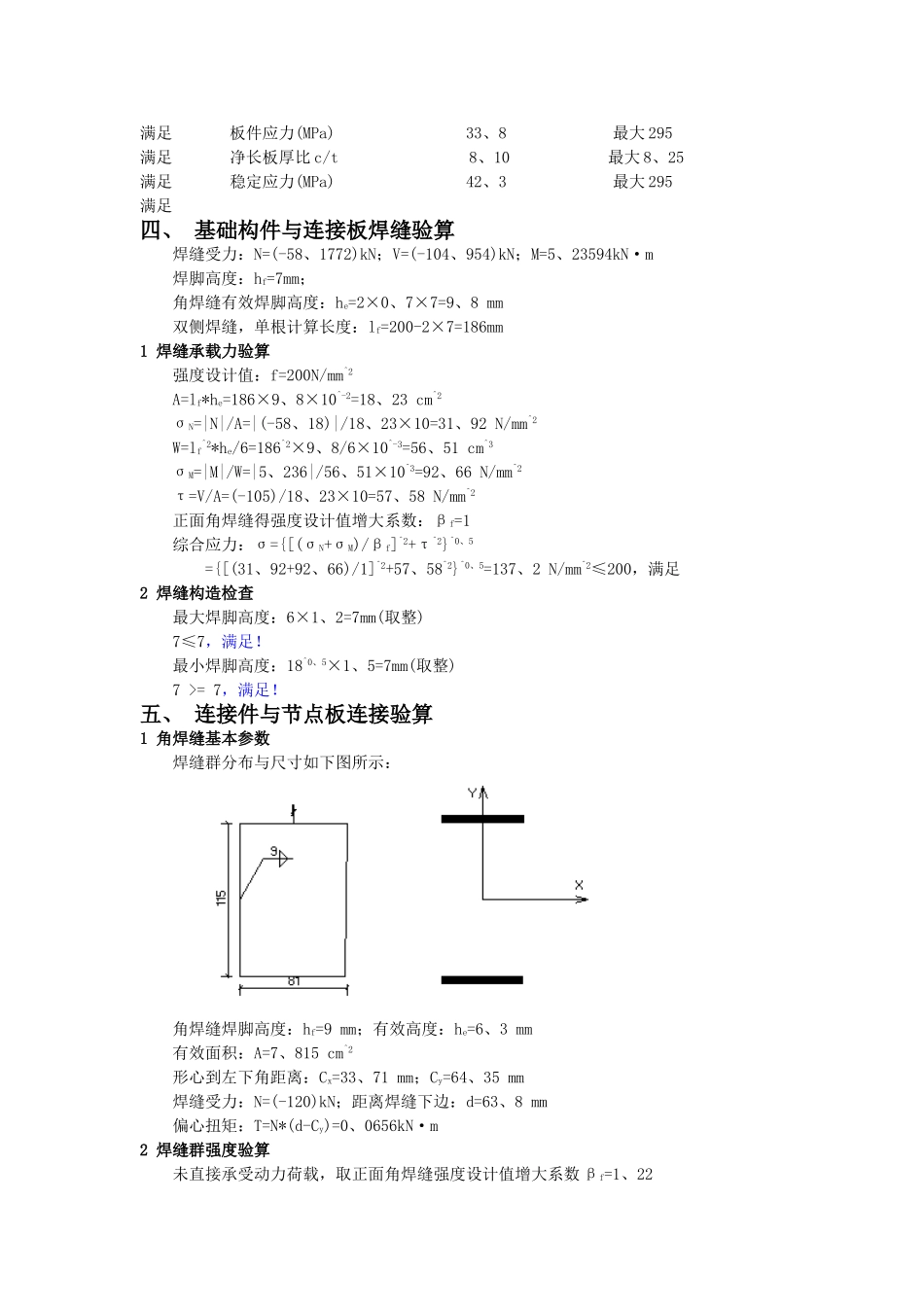

“节点板焊接支撑节点”节点计算书一、 节点基本资料 设计依据：《钢结构连接节点设计手册》（第二版） 节点类型为：节点板焊接支撑节点 连接件基本参数 截面描述：PIPE-83*5 端头板：-115*155*8_Q345，封板厚度：6 mm 端头板贯入圆管深度：50 mm 端头板与圆管截面间角焊缝焊脚高度：5 mm 封板与圆管截面间角焊缝焊脚高度：5 mm 杆端沿轴线到工作线交点距离：283 mm 连接方式：焊缝连接 角焊缝焊脚高度：9 mm 节点示意图如下：二、 荷载信息 设计内力：组合工况内力设计值(kN) 组合工况 1 -120、0 -105、0 -58、2 否 组合工况 2 -35、0 -30、6 -17、0 否三、 验算结果一览 板件厚度 18、0 最小 6、00 满足 焊缝应力(MPa) 137 最大 200 满足 焊脚高度(mm) 7 最大 7 满足 焊脚高度(mm) 7 最小 7 满足 综合应力(MPa) 155 最大 160 满足 焊脚高度(mm) 9、00 最大 9、60 满足 焊脚高度(mm) 9、00 最小 6、36 满足 板件应力(MPa) 33、8 最大 295 满足 净长板厚比 c/t 8、10 最大 8、25 满足 稳定应力(MPa) 42、3 最大 295 满足四、 基础构件与连接板焊缝验算 焊缝受力：N=(-58、1772)kN；V=(-104、954)kN；M=5、23594kN·m 焊脚高度：hf=7mm； 角焊缝有效焊脚高度：he=2×0、7×7=9、8 mm 双侧焊缝，单根计算长度：lf=200-2×7=186mm1 焊缝承载力验算 强度设计值：f=200N/mm^2 A=lf*he=186×9、8×10^-2=18、23 cm^2 σN=|N|/A=|(-58、18)|/18、23×10=31、92 N/mm^2 W=lf^2*he/6=186^2×9、8/6×10^-3=56、51 cm^3 σM=|M|/W=|5、236|/56、51×10^3=92、66 N/mm^2 τ=V/A=(-105)/18、23×10=57、58 N/mm^2 正面角焊缝得强度设计值增大系数：βf=1 综合应力：σ={[(σN+σM)/βf]^2+τ^2}^0、5 ={[(31、92+92、66)/1]^2+57、58^2}^0、5=137、2 N/mm^2≤200，满足2 焊缝构造检查 最大焊脚高度：6×1、2=7mm(取整) 7≤7，满足！ 最小焊脚高度：18^0、5×1、5=7mm(取整) 7 >= 7，满足！五、 连接件与节点板连接验算1 角焊缝基本参数 焊缝群分布与尺寸如下图所示： 角焊缝焊脚高度：hf=9 mm；有效高度：he=6、3 mm 有效面积：A=7、815 cm^2 形心到左下角距离：Cx=33、71 mm；Cy=64、35 mm 焊缝受力：N=(-120)kN；距离焊缝下边：d=63、8 mm 偏心扭矩：T=N*(d-Cy)=0、0656kN·m2 焊缝群强度验算 未直接承受动力荷载，取正...
