落地式毛竹脚手架搭、拆施工方案

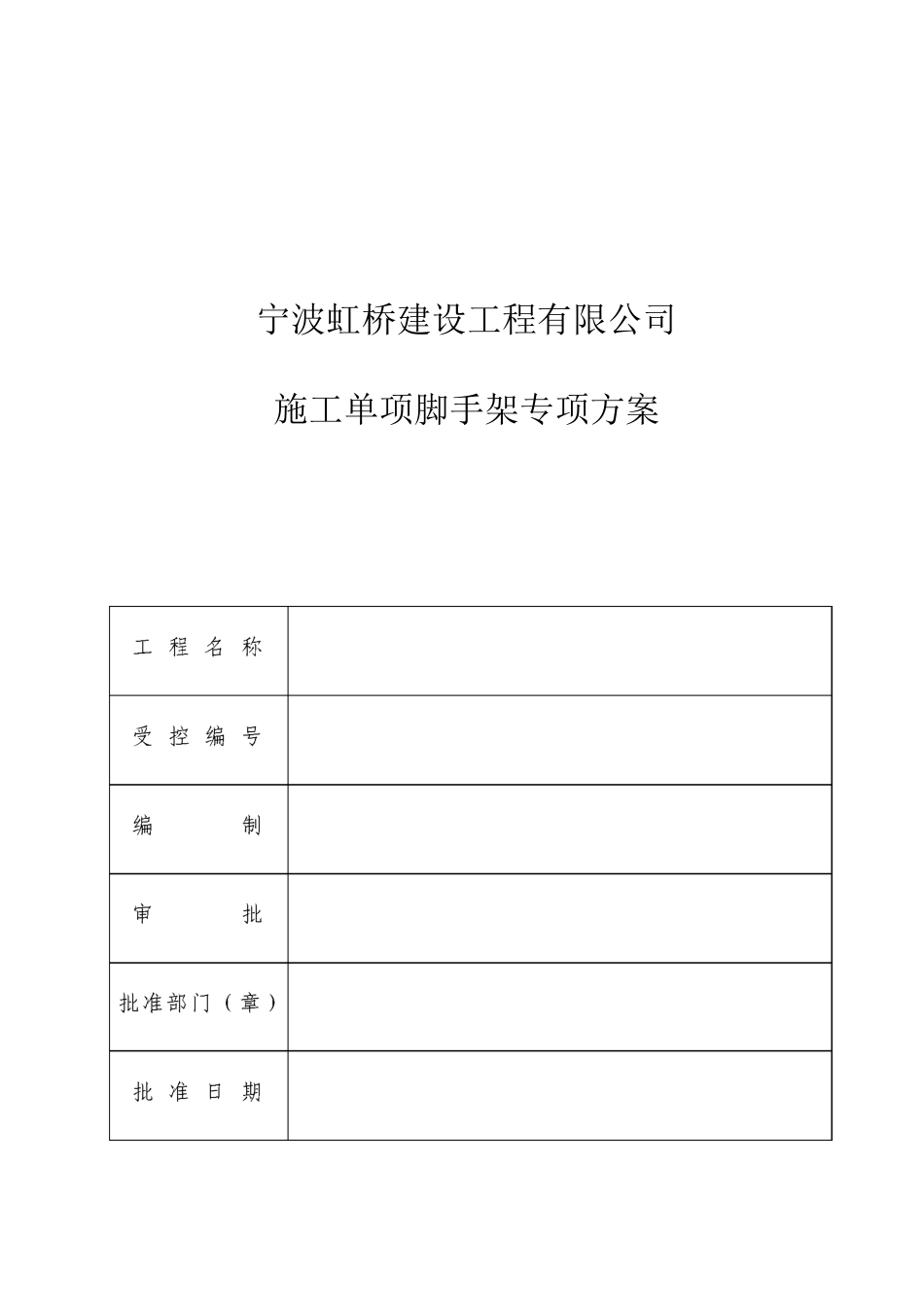

宁波虹桥建设工程有限公司施工单项脚手架专项方案落地式毛竹脚手架搭、拆施工方案一、工程概况：该厂房位于横河工业园区横公路南侧，结构为框架，一四层， 建筑〜物沿高：19. 9 米，纵跨 36. 0 米，横跨 1 .32 米。二、本工程采纳毛竹脚手架，但其材料、搭设方法严格按浙 JGJ59-99外架搭设要求设置。三、立杆基础：1、毛竹脚手架、立杆深埋地下 30cm,基础夯实后落地顶撑支 设在木板或水泥垫块上，并设纵横相连扫地杆。立杆基础埋深上部 采纳砼浇筑或用碎石子干铺铺平。可上设扫地杆。2、立杆基础外侧设置截面不小于 2 0 x 20cm 的排水沟，并在外 侧设1cm 宽碎石路面。3、外脚手架不宜支在屋面、雨棚、阳台等处，确因工程需要 搭设的脚手架，要分别对外架和屋架面、雨棚、阳台等部位的结构 稳定性进行计算并实行有效安全措施，并且跨越搭设。四、架体与建筑物拉结：1、脚手架与建筑物按水平方向不大于 8m,垂直方向不大于 3.5m 设一拉结点。拉结点在转角和顶部处加密，即在转角 1m 以内 范围按垂直方向不大于 4m 设一拉结点，顶部 80cm 以内范围按水平 方向不大于 7m 设一拉结点。2、毛竹外架采纳 2 根并联 8 号铅丝加套管的柔性拉结（即拉又撑）。拉结点应保证牢固，防止其移动变形，且尽量设置在外架大、 小横杆接点处。3、外墙装饰阶段拉结点也须满足要求，确因施工需要除去原 拉结点时，必须重新补设可靠、有效的临时拉结，以确保外架安全 可靠稳定性。4、拉结点（见详图）五、立杆间距与剪刀撑：1、毛竹脚手架步距不大于 1.8m，立杆纵距不大于 1.5m。横距 为1.20m，架子总高度未超过 25m，采纳双排立杆方法搭设。2、架子转角处立杆间距按搭设法律规范要求。3、脚手架外侧设置剪刀撑，由脚手架端头开始按水平距离不 超过9m，设置一排剪刀撑，剪刀撑杆件与地面成 45° —60°角， 自下而上，左右连续设置。设置时与其他杆件的交叉点应互相连接 （绑扎），并应延伸到顶部大横杆上，竹脚手架剪刀撑底部斜杆应深埋超过 30cm。4、毛竹脚手架必须设置顶撑，顶撑能有效地搁在小横杆上， 不得移位、偏离。5、严禁搭设单排脚手架。六、脚手架与防护栏杆：1、25m 以下建筑物的外脚手架除操作层以及操作层的上下层、 底层、顶层必须满铺外，还应在中间至少满铺一层。装饰阶段必须 层层满铺脚手片。2、满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空 位，不能满铺处必须实行有效防护措施。3...
