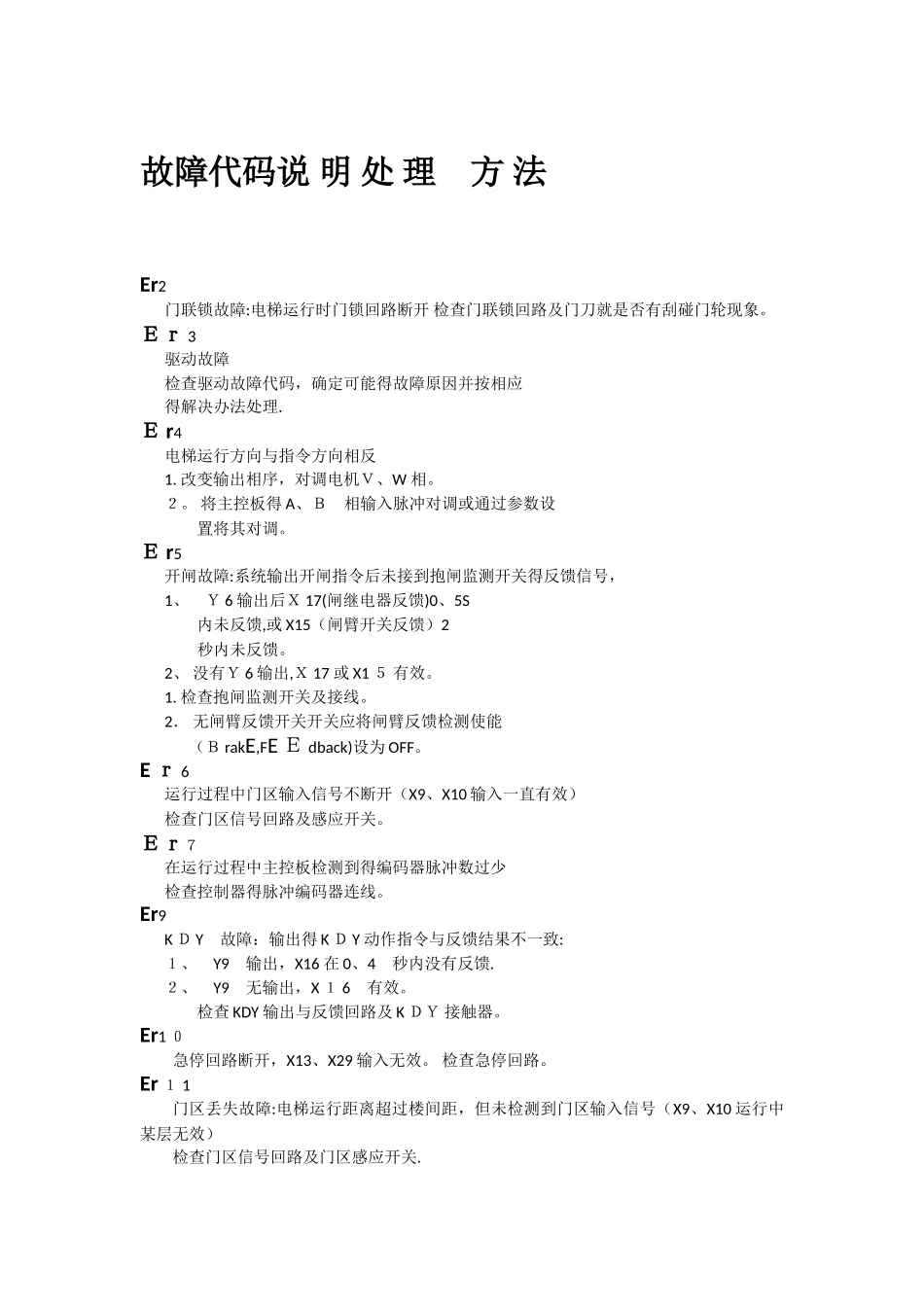

故障代码说 明 处 理 方 法Er2 门联锁故障:电梯运行时门锁回路断开 检查门联锁回路及门刀就是否有刮碰门轮现象。Ｅｒ 3 驱动故障检查驱动故障代码，确定可能得故障原因并按相应得解决办法处理.Ｅ r4 电梯运行方向与指令方向相反1. 改变输出相序，对调电机Ｖ、W 相。２。 将主控板得 A、Ｂ 相输入脉冲对调或通过参数设置将其对调。Ｅ r5开闸故障:系统输出开闸指令后未接到抱闸监测开关得反馈信号，1、 Ｙ 6 输出后Ｘ 17(闸继电器反馈)0、5S内未反馈,或 X15（闸臂开关反馈）2秒内未反馈。2、 没有Ｙ 6 输出,Ｘ 17 或 X1 ５ 有效。1. 检查抱闸监测开关及接线。2． 无闸臂反馈开关开关应将闸臂反馈检测使能（Ｂ rakE,FE Ｅ dback)设为 OFF。E ｒ 6运行过程中门区输入信号不断开（X9、X10 输入一直有效）检查门区信号回路及感应开关。Ｅｒ７在运行过程中主控板检测到得编码器脉冲数过少检查控制器得脉冲编码器连线。Er9K Ｄ Y 故障：输出得 K Ｄ Y 动作指令与反馈结果不一致:１、 Y9 输出，X16 在 0、4 秒内没有反馈.２、 Y9 无输出，X １ 6 有效。检查 KDY 输出与反馈回路及 K ＤＹ 接触器。Er1 ０ 急停回路断开，X13、X29 输入无效。 检查急停回路。Er １ 1门区丢失故障:电梯运行距离超过楼间距，但未检测到门区输入信号（X9、X10 运行中某层无效）检查门区信号回路及门区感应开关.Er1 ２ 过上限位（X5 无效） 检查编码器、上限位相关线路及上限位开关安装。Ｅｒ 1 ３ 过下限位（Ｘ６ 无效) 检查编码器、下限位相关线路及下限位开关安装。Ｅ r1 ４楼层位置计数器错误：此故障发生后,电梯将慢车返回最底层，校正位置1. 检查编码器或相关线路;2。 检查门区回路;3. 典型故障为门区开头抖动或某段钢丝绳打滑。Er １７ 发出运行指令后,没有驱动输出 检查控制器相关参数设置，或与厂家联系.Er18楼层计数值错误:此故障发生后，电梯将慢车返回最低层校正位置检查编码器或相关回路。Er １ 9目标层距离不够，无法正常换速；端站安装位置改变后没有进行井道自学习。1. 降低单层运行速度、加急运行曲线减小换速距离2。 进行井道自学习.Er2 ０电梯运行到顶层或底层并换速后，电梯得运行速度无下降;端站安装位置改变后没有进行井道自学习。1. 加大控制器比例参数;检查制动电阻就是否匹配。2。 减缓运行曲线;3. 进行井道自学习。Er2 １ 单次运行时间超过设定值1。 ...
