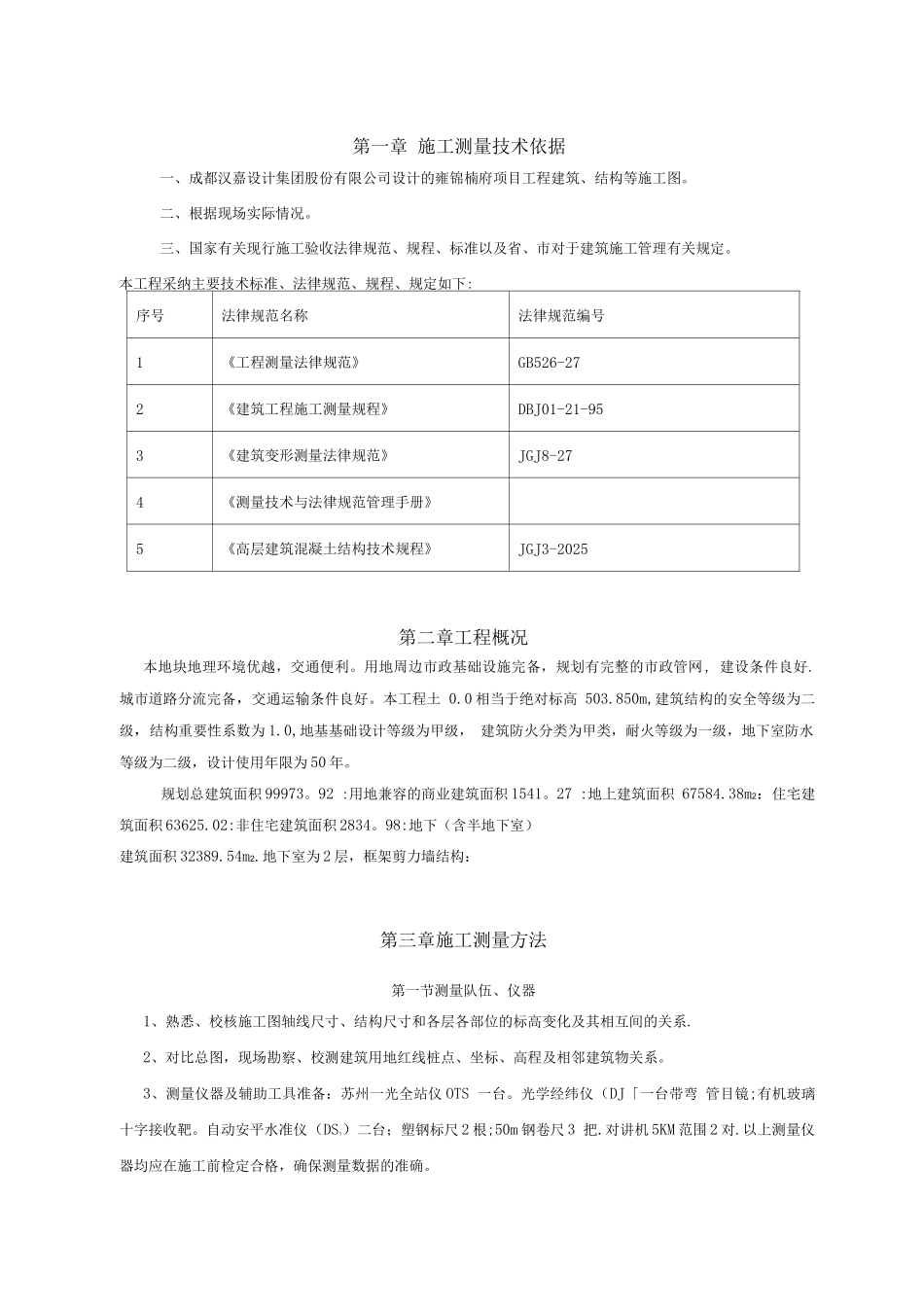

雍锦楠府项目施 工 测 量 方案建设集团有限公司二 O —六年七月目录一、施工测量技术依据二、工程概况三、施工测量方法1、测量队伍、仪器2、建筑物定位放线3、基础开挖放线4、结构施工测量5、装修工程施工测量6、电梯安装施工测量7、沉降观测四、施工测量技术要求第一章 施工测量技术依据一、成都汉嘉设计集团股份有限公司设计的雍锦楠府项目工程建筑、结构等施工图。二、根据现场实际情况。三、国家有关现行施工验收法律规范、规程、标准以及省、市对于建筑施工管理有关规定。本工程采纳主要技术标准、法律规范、规程、规定如下:序号法律规范名称法律规范编号1《工程测量法律规范》GB526-272《建筑工程施工测量规程》DBJ01-21-953《建筑变形测量法律规范》JGJ8-274《测量技术与法律规范管理手册》5《高层建筑混凝土结构技术规程》JGJ3-2025第二章工程概况本地块地理环境优越，交通便利。用地周边市政基础设施完备，规划有完整的市政管网, 建设条件良好.城市道路分流完备，交通运输条件良好。本工程土 0.0 相当于绝对标高 503.850m,建筑结构的安全等级为二级，结构重要性系数为 1.0,地基基础设计等级为甲级， 建筑防火分类为甲类，耐火等级为一级，地下室防水等级为二级，设计使用年限为 50 年。规划总建筑面积 99973。92 :用地兼容的商业建筑面积 1541。27 :地上建筑面积 67584.38m2：住宅建筑面积 63625.02:非住宅建筑面积 2834。98:地下（含半地下室）建筑面积 32389.54m2.地下室为 2 层，框架剪力墙结构：第三章施工测量方法第一节测量队伍、仪器1、熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系.2、对比总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。3、测量仪器及辅助工具准备：苏州一光全站仪 OTS 一台。光学经纬仪（DJ「一台带弯 管目镜;有机玻璃十字接收靶。自动安平水准仪（DS1）二台；塑钢标尺 2 根;50m 钢卷尺 3 把.对讲机 5KM 范围 2 对.以上测量仪器均应在施工前检定合格，确保测量数据的准确。4、测量人员配备：测量工 2〜3 人(专职测量放线 2 人，另加各栋号工长配合)，验线员 1 人，上述人员均持有相关部门颁发的上岗证书.第二节建筑物定位放线1、平面控制网建立：1)A、B、C、D、E、F 绝对坐标均已知，根据平面三角关系，内业计算广 2、 「 2 利用极坐标法架镜 E 点测设 A、B 两点位置，利用经纬仪及钢尺确定 D、C,平...
