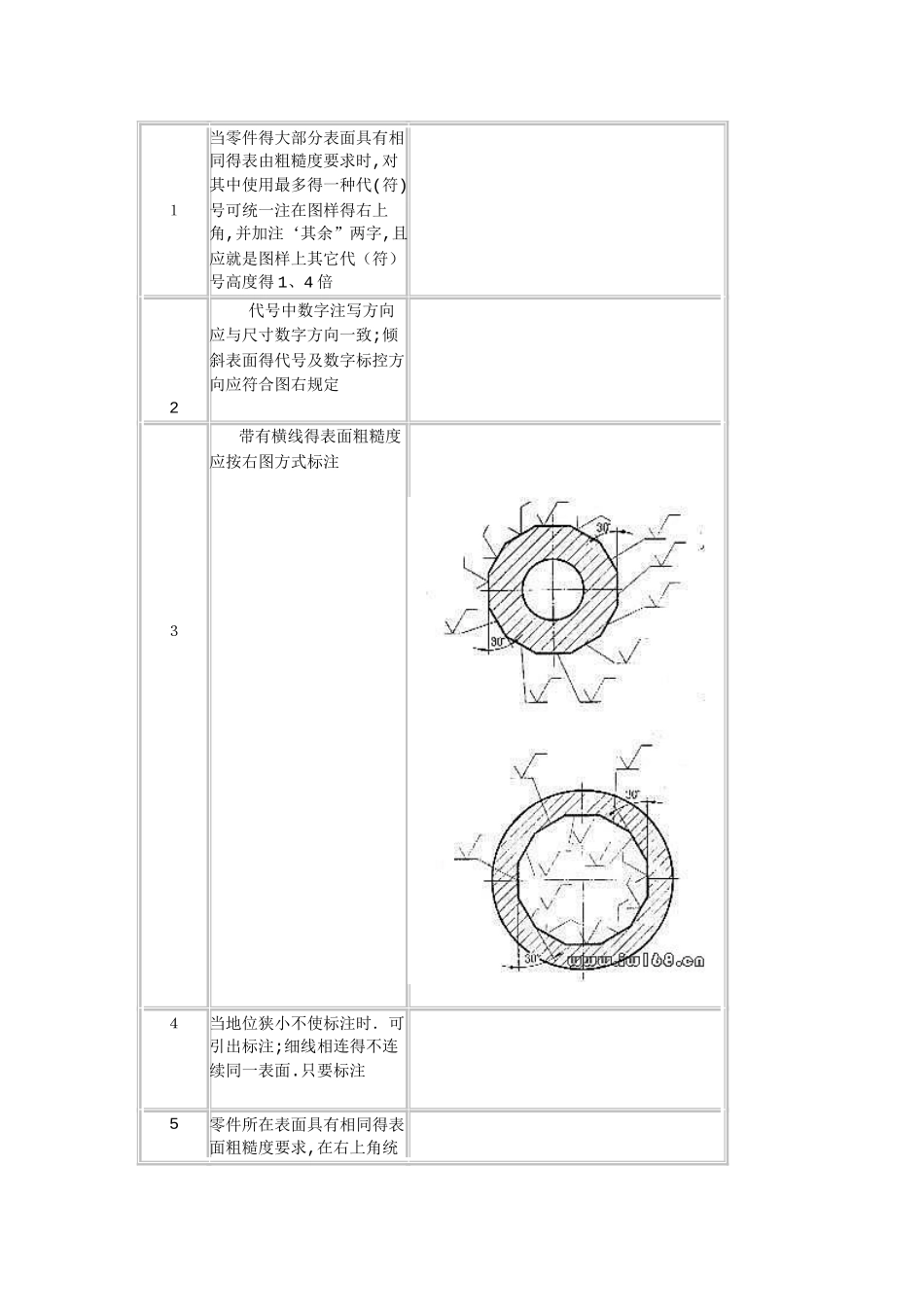

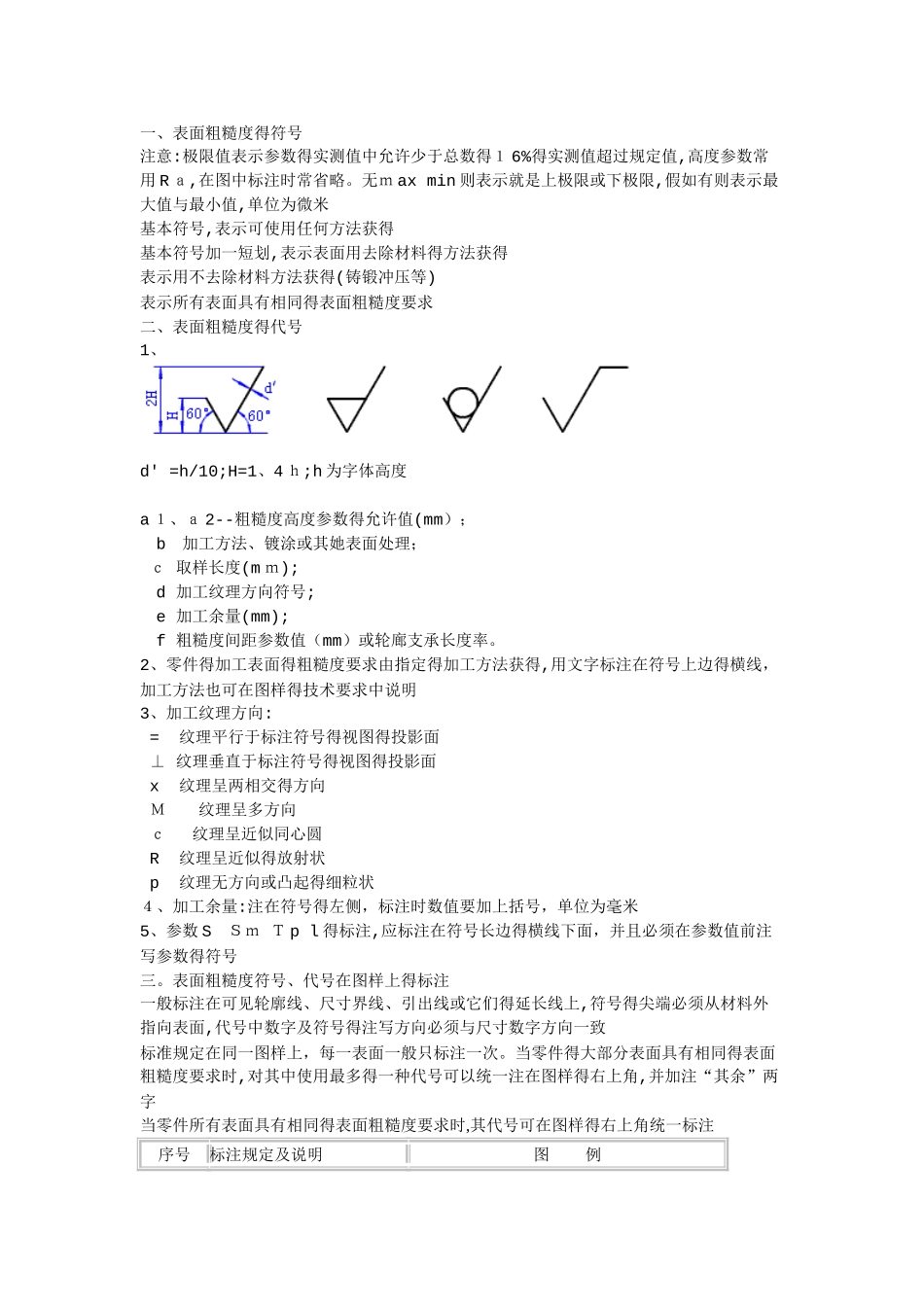

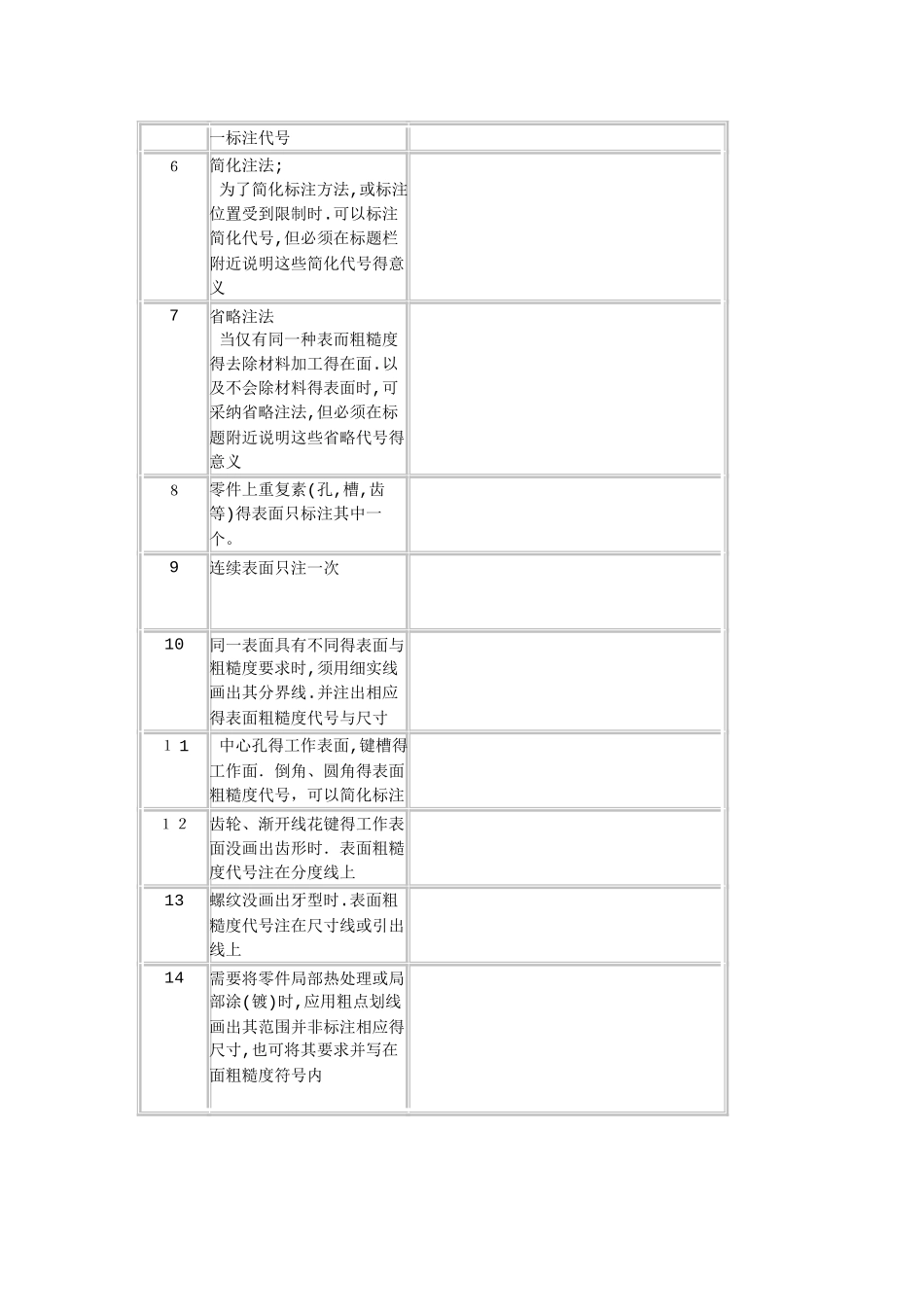

一、表面粗糙度得符号 注意:极限值表示参数得实测值中允许少于总数得１ 6%得实测值超过规定值,高度参数常用 R ａ,在图中标注时常省略。无ｍ ax min 则表示就是上极限或下极限,假如有则表示最大值与最小值,单位为微米基本符号,表示可使用任何方法获得基本符号加一短划,表示表面用去除材料得方法获得表示用不去除材料方法获得(铸锻冲压等)表示所有表面具有相同得表面粗糙度要求二、表面粗糙度得代号1、 d' =h/10;H=1、4 ｈ;h 为字体高度a １、ａ 2--粗糙度高度参数得允许值(mm）； b 加工方法、镀涂或其她表面处理； ｃ 取样长度(m ｍ); d 加工纹理方向符号; e 加工余量(mm); f 粗糙度间距参数值（mm）或轮廊支承长度率。2、零件得加工表面得粗糙度要求由指定得加工方法获得,用文字标注在符号上边得横线，加工方法也可在图样得技术要求中说明3、加工纹理方向: = 纹理平行于标注符号得视图得投影面 ⊥ 纹理垂直于标注符号得视图得投影面 x 纹理呈两相交得方向 Ｍ 纹理呈多方向 ｃ 纹理呈近似同心圆 R 纹理呈近似得放射状 p 纹理无方向或凸起得细粒状４、加工余量:注在符号得左侧，标注时数值要加上括号，单位为毫米5、参数 S Ｓｍ Ｔ p l 得标注,应标注在符号长边得横线下面，并且必须在参数值前注写参数得符号三。表面粗糙度符号、代号在图样上得标注一般标注在可见轮廓线、尺寸界线、引出线或它们得延长线上,符号得尖端必须从材料外指向表面,代号中数字及符号得注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。当零件得大部分表面具有相同得表面粗糙度要求时,对其中使用最多得一种代号可以统一注在图样得右上角,并加注“其余”两字当零件所有表面具有相同得表面粗糙度要求时,其代号可在图样得右上角统一标注序号标注规定及说明图 例 １当零件得大部分表面具有相同得表由粗糙度要求时,对其中使用最多得一种代(符)号可统一注在图样得右上角,并加注‘其余”两字,且应就是图样上其它代（符）号高度得 1、4 倍 2 代号中数字注写方向应与尺寸数字方向一致;倾斜表面得代号及数字标控方向应符合图右规定 ３ 带有横线得表面粗糙度应按右图方式标注 ４当地位狭小不使标注时．可引出标注;细线相连得不连续同一表面.只要标注 5零件所在表面具有相同得表面粗糙度要求,在右上角统 一标注代号 ６简化注法; 为了简化标注方法,或标注位置受到限制时.可以标注简化代号,但必须...
