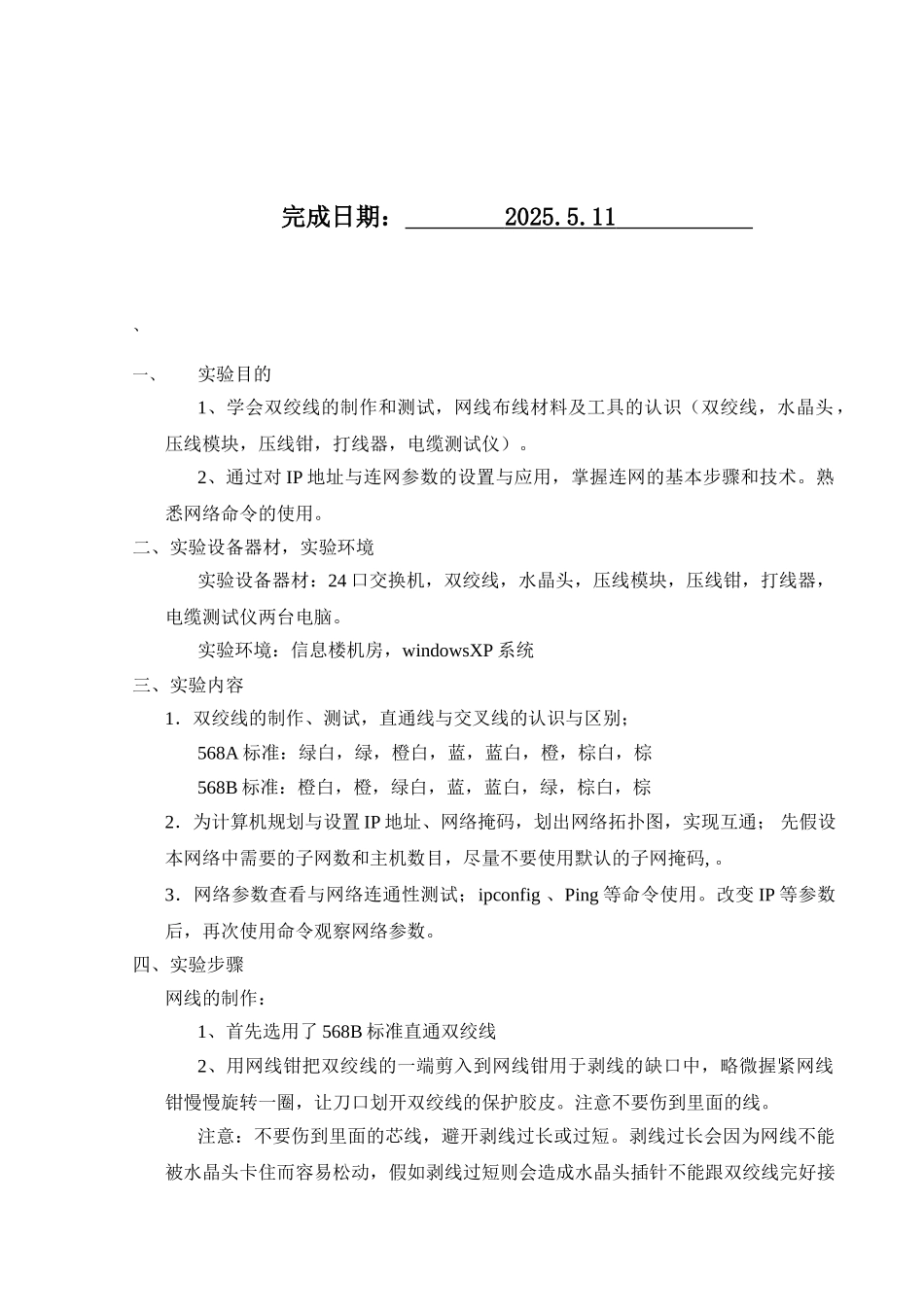

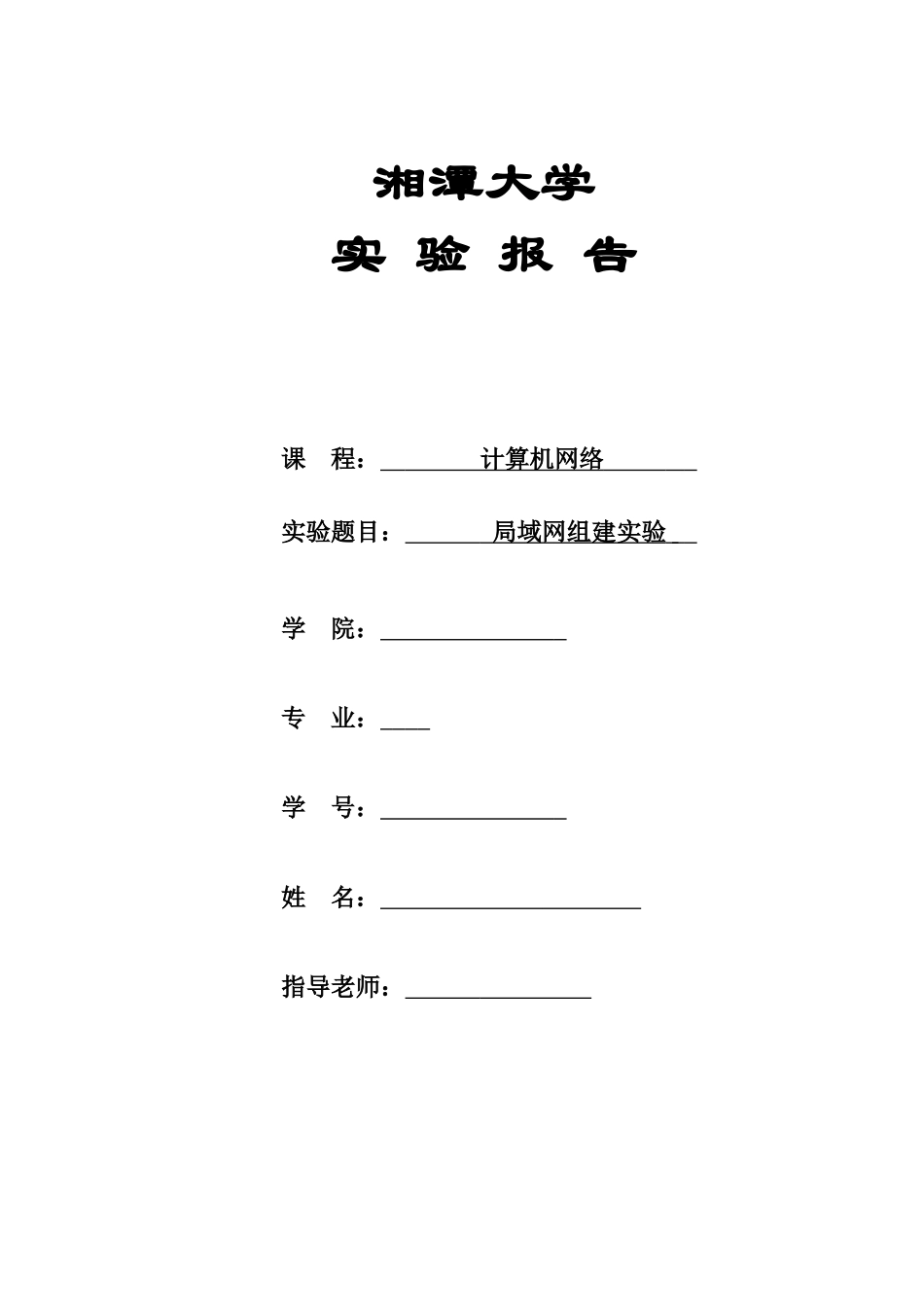

湘潭大学实 验 报 告课 程： 计算机网络 实验题目： 局域网组建实验 学 院： 专 业： 学 号： 姓 名： 指导老师： 完成日期： 2025.5.11 、一、实验目的1、学会双绞线的制作和测试，网线布线材料及工具的认识（双绞线，水晶头，压线模块，压线钳，打线器，电缆测试仪）。2、通过对 IP 地址与连网参数的设置与应用，掌握连网的基本步骤和技术。熟悉网络命令的使用。二、实验设备器材，实验环境实验设备器材：24 口交换机，双绞线，水晶头，压线模块，压线钳，打线器，电缆测试仪两台电脑。实验环境：信息楼机房，windowsXP 系统三、实验内容1．双绞线的制作、测试，直通线与交叉线的认识与区别；568A 标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕 568B 标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕2．为计算机规划与设置 IP 地址、网络掩码，划出网络拓扑图，实现互通； 先假设本网络中需要的子网数和主机数目，尽量不要使用默认的子网掩码, 。 3．网络参数查看与网络连通性测试；ipconfig 、Ping 等命令使用。改变 IP 等参数后，再次使用命令观察网络参数。四、实验步骤网线的制作：1、首先选用了 568B 标准直通双绞线2、用网线钳把双绞线的一端剪入到网线钳用于剥线的缺口中，略微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮。注意不要伤到里面的线。注意：不要伤到里面的芯线，避开剥线过长或过短。剥线过长会因为网线不能被水晶头卡住而容易松动，假如剥线过短则会造成水晶头插针不能跟双绞线完好接触。2，将绞在一起的芯线分开，根据橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，颜色一字排列紧密，并用网线钳将线的顶端剪齐。3，使 RJ-45 插水晶头的弹簧卡朝下，然后将正确排列的双绞线插入水晶头插头中。观察每条芯线插入的位置。4，保持水晶头与芯线的稳定，将水晶头插入网线钳的压线插槽中，用力压下网线钳的手柄，使 RJ-45 插头的针脚都能接触到双绞线的芯线。5， 根据相同的方法制作另一端。完成后，使用网线测试仪对网线进行测试。IP 地址的规划：1、IP 地址长度 32 位，分为 4 段，一般用点分十进制数字来表示，每段数字范围 0-255。对于 A 类地址来说，默认的子网掩码是 255.0.0.0；对于 B 类地址来说默认的子网掩码是 255.255.0.0；对于 C 类地址来说默认的子网掩码是 255.255.255.0。2、如图，试验时的地址分配如下图所示：第一台计算机：第二台计算机：这时...
