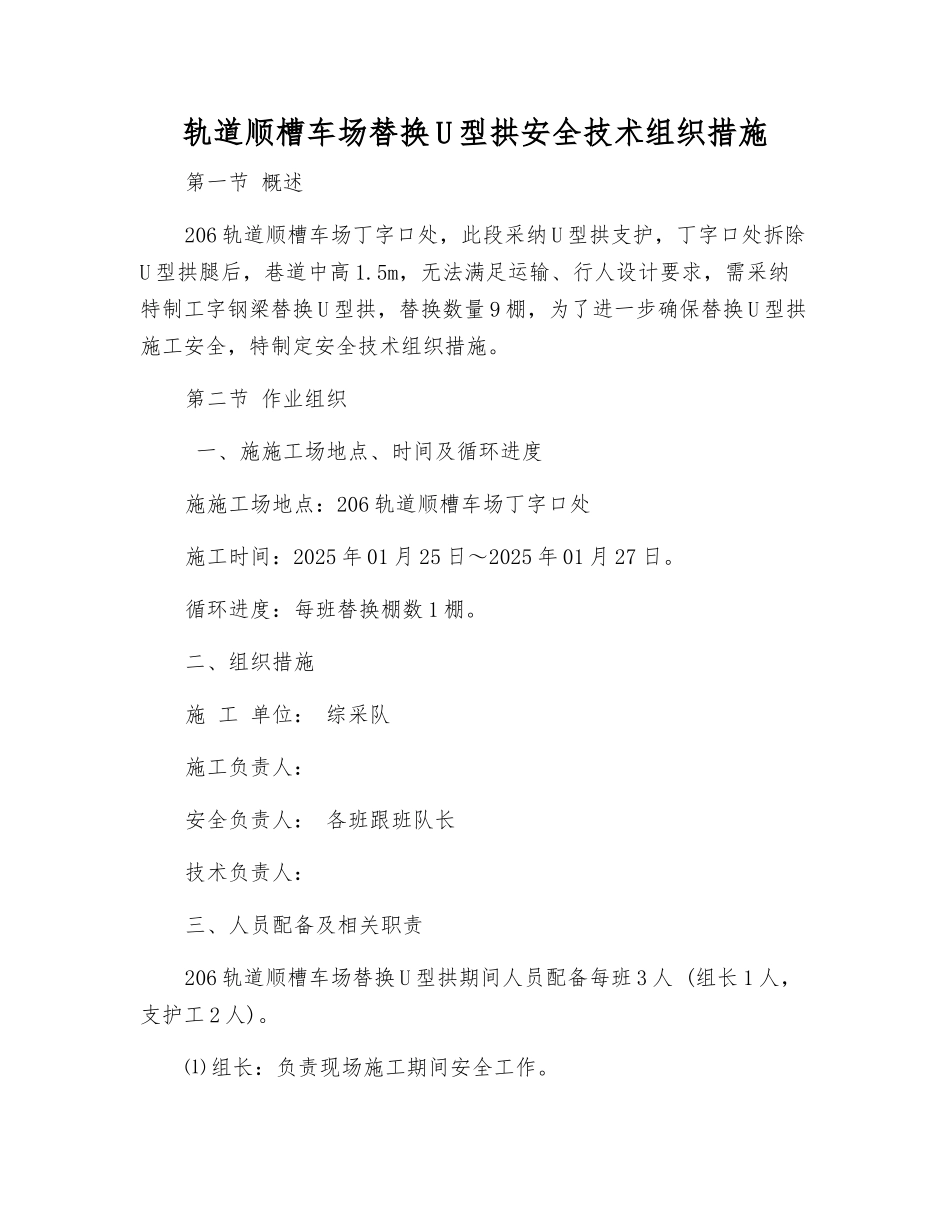

轨道顺槽车场替换 U 型拱安全技术组织措施第一节 概述206 轨道顺槽车场丁字口处，此段采纳 U 型拱支护，丁字口处拆除U 型拱腿后，巷道中高 1.5m，无法满足运输、行人设计要求，需采纳特制工字钢梁替换 U 型拱，替换数量 9 棚，为了进一步确保替换 U 型拱施工安全，特制定安全技术组织措施。第二节 作业组织 一、施施工场地点、时间及循环进度施施工场地点：206 轨道顺槽车场丁字口处施工时间：2025 年 01 月 25 日～2025 年 01 月 27 日。循环进度：每班替换棚数 1 棚。二、组织措施施 工 单位： 综采队施工负责人：安全负责人： 各班跟班队长技术负责人：三、人员配备及相关职责206 轨道顺槽车场替换 U 型拱期间人员配备每班 3 人 (组长 1 人，支护工 2 人)。⑴ 组长：负责现场施工期间安全工作。⑵ 支护工：负责施工期间进行永久支护。第三节 技术标准1、根据技术员给定替换中线施工。2、替换 U 型拱前，超前对此地段进行注水，打设仰角 45°，深度6m。3、工字钢采纳对棚支护，间距≦500mm，工字钢腿架设下扎300mm，角度 80°。4、帮、顶川杆打设间距 300mm。5、抬棚采纳特制 4.5m 工字钢梁对棚支护，梁采纳特制 4.3m 工字钢梁，点柱采纳特制 2.7m 工字钢腿支护抬棚。6、抬棚采纳一梁四柱，从上帮往下帮叙述，两根点柱紧贴巷帮，第二根点柱距第一根点柱 1.5m，第二根距第三根点柱 1.5m。7、刷帮、顶时，刷顶时：要以 U 型拱顶正中为点，顶部刷平；刷帮时：帮部根据现场从里向外第二棚、第三棚估计要刷帮 100mm～200mm。第四节 施工工艺一、支护方法永久支护：顶部采纳特制 4.3m 工字钢梁、川杆、荆笆支护顶板，帮部：下帮使用 3.0m 工字钢腿、川杆、荆笆支护；上帮采纳特制 2.7m工字钢腿加工的点柱支护。二、支护工艺㈠替换 U 型拱施工工艺施工顺序：交接班检查安全隐患→工作面安全质量检查→放中线→注水→去锚索梁→刷帮、顶→拆除 U 型拱→架设工字钢梁→架设抬棚→质量验收→清理现场，搞好文明生产。㈡替换 U 型拱施工步骤1、施工人员进入施施工场地点，现场交待本班没有处理完的隐患，及下班注意事项，组长检查施工现场安全。2、施工之前要严格执行敲帮问顶制度，每班开始前由质检员对施施工场地点进行放中线，严格根据中线施工。3、根据以往掘进此段巷道情况，此段巷道煤较厚，煤体松软，需对超前此段进行注水，打设仰角 45°，深度 6m，若打设一个孔达不...
