输气管道工程阀室施工组织设计

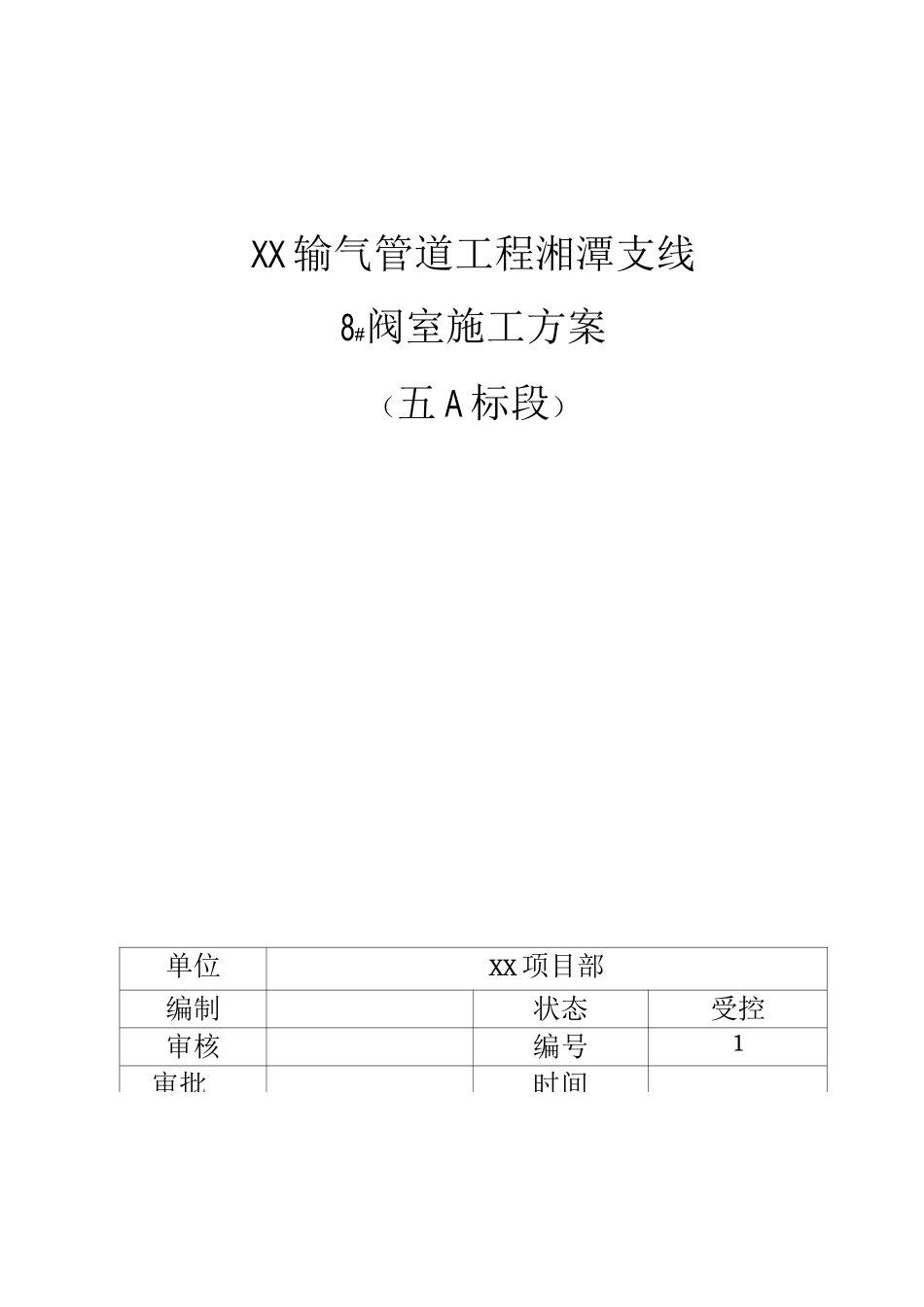

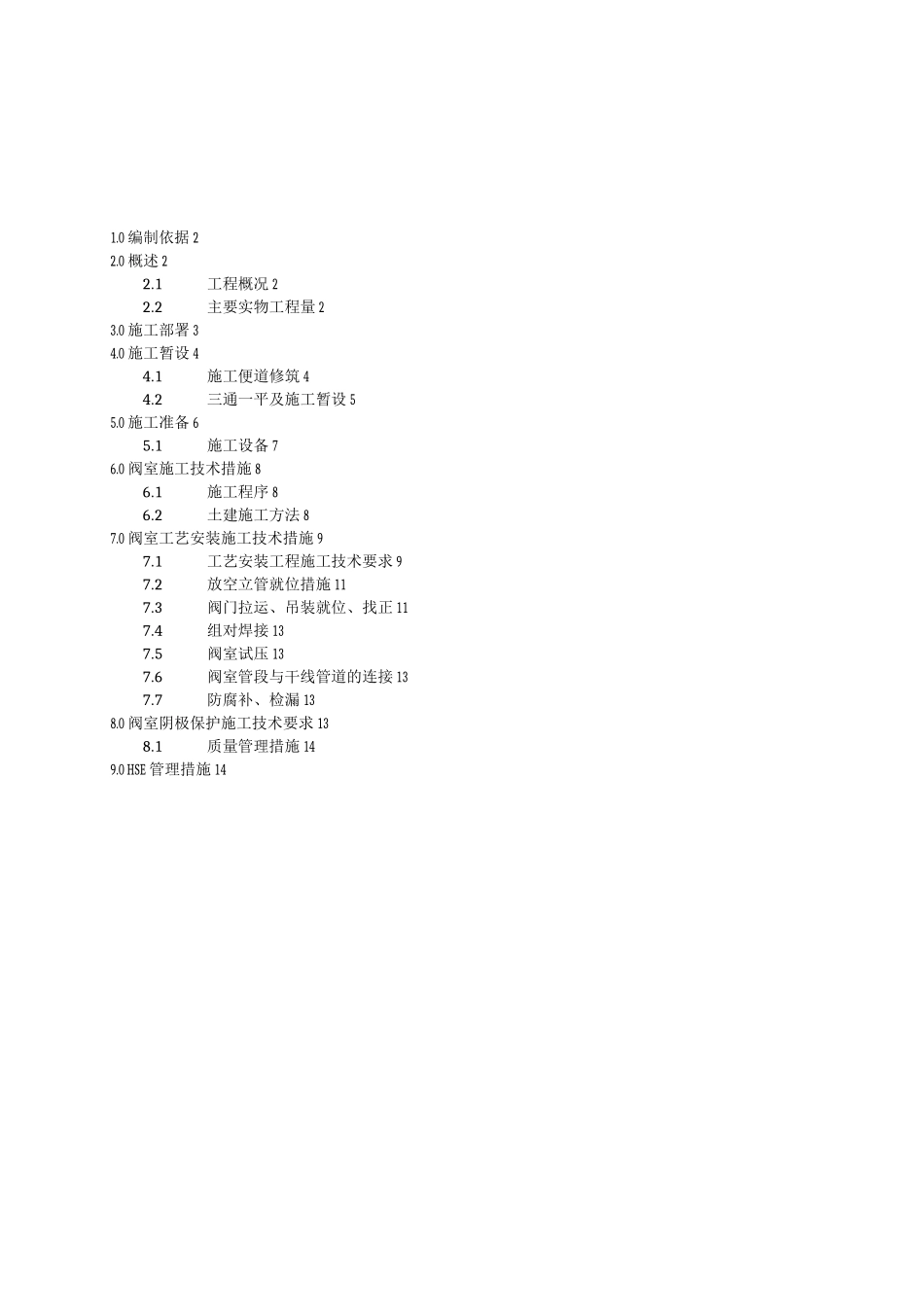

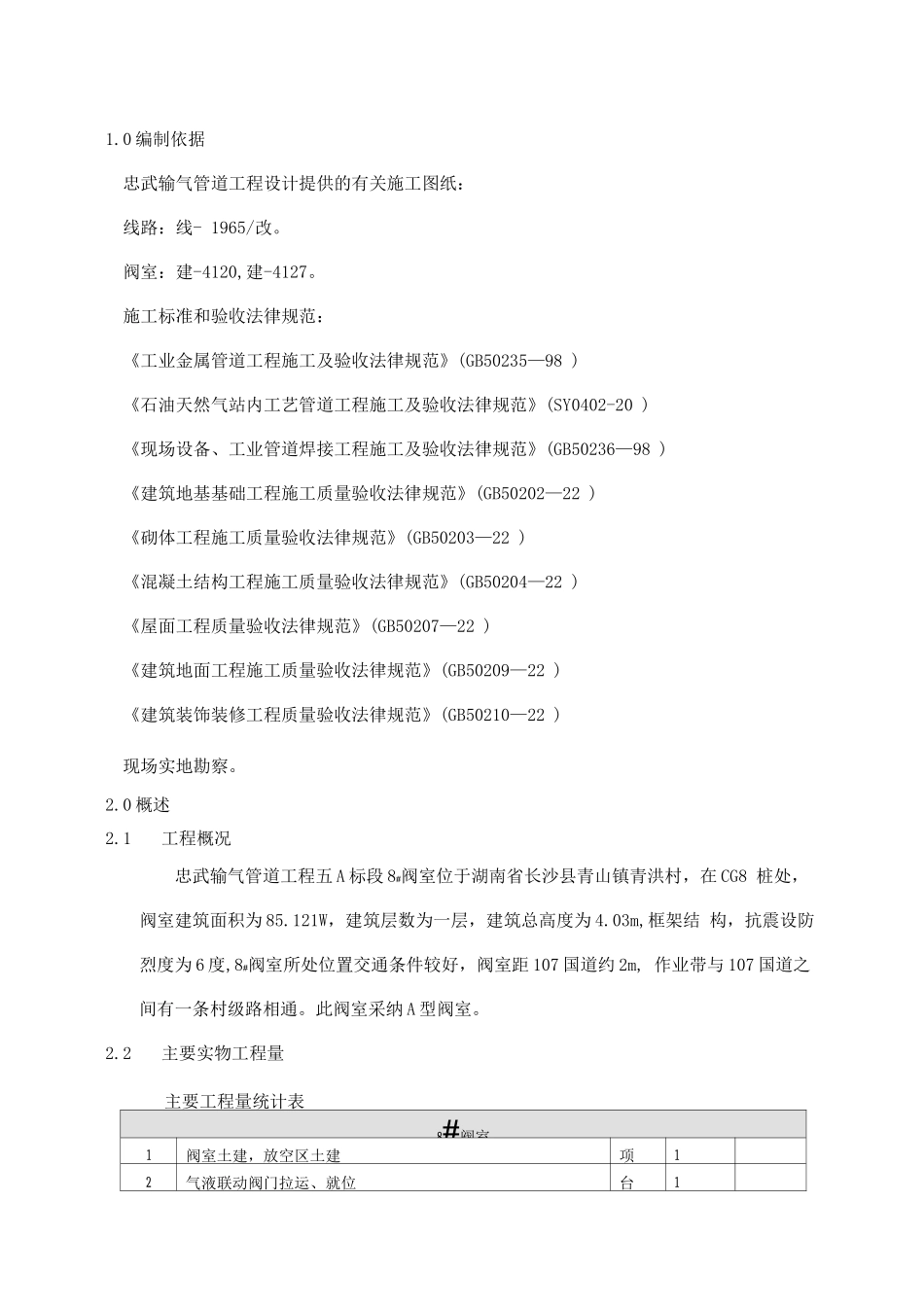

XX 输气管道工程湘潭支线8#阀室施工方案（五 A 标段）单位XX 项目部编制 1 状态受控审核编号1审批时间1.0 编制依据 22.0 概述 22.1工程概况 22.2主要实物工程量 23.0 施工部署 34.0 施工暂设 44.1施工便道修筑 44.2三通一平及施工暂设 55.0 施工准备 65.1施工设备 76.0 阀室施工技术措施 86.1施工程序 86.2土建施工方法 87.0 阀室工艺安装施工技术措施 97.1工艺安装工程施工技术要求 97.2放空立管就位措施 117.3阀门拉运、吊装就位、找正 117.4组对焊接 137.5阀室试压 137.6阀室管段与干线管道的连接 137.7防腐补、检漏 138.0 阀室阴极保护施工技术要求 138.1质量管理措施 149.0 HSE 管理措施 141.0 编制依据忠武输气管道工程设计提供的有关施工图纸：线路：线- 1965/改。阀室：建-4120,建-4127。施工标准和验收法律规范：《工业金属管道工程施工及验收法律规范》(GB50235—98 )《石油天然气站内工艺管道工程施工及验收法律规范》(SY0402-20 )《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236—98 )《建筑地基基础工程施工质量验收法律规范》(GB50202—22 )《砌体工程施工质量验收法律规范》(GB50203—22 )《混凝土结构工程施工质量验收法律规范》(GB50204—22 )《屋面工程质量验收法律规范》(GB50207—22 )《建筑地面工程施工质量验收法律规范》(GB50209—22 )《建筑装饰装修工程质量验收法律规范》(GB50210—22 )现场实地勘察。2.0 概述2.1工程概况忠武输气管道工程五 A 标段 8#阀室位于湖南省长沙县青山镇青洪村，在 CG8 桩处，阀室建筑面积为 85.121W，建筑层数为一层，建筑总高度为 4.03m,框架结 构，抗震设防烈度为 6 度,8#阀室所处位置交通条件较好，阀室距 107 国道约 2m, 作业带与 107 国道之间有一条村级路相通。此阀室采纳 A 型阀室。2.2主要实物工程量主要工程量统计表8#阀室1阀室土建，放空区土建项12气液联动阀门拉运、就位台13放空管安装就位项14围墙及大门项15阀室工艺安装项16阴极保护施工项17仪表、电气安装项18管线防腐、保温项19吹扫、试压项13.0 施工部署为优质高速的完成本阀室的施工，项目部成立施工领导小组，人员组成如下:组长：房子辉副组长：杨德强 张宝华组员：况遵义 王越熊振华王雪松刘殿印 本阀室施工任务由线路安装一机组和土方一机组承担，人员组成如下。安装机组人员构成表序号工种名称人数备注1机组长12技术员13质检员14...
